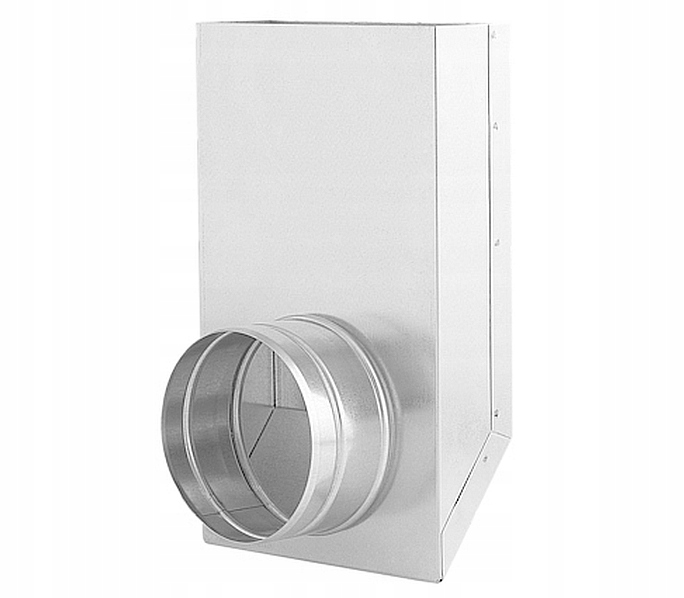

Фитинг L с круглым выходом KLO

150/50 фи 125 мм

Модель - KLO150x50/125-OC

Технические данные:

• материал - стальной лист оцинкованный 0,5 мм
• назначение - вентиляционные каналы, воздуховоды нагрев
• максимальная температура - 250˚C

Описание изделия

Футинг предназначен для перехода прямоугольного воздуховода в круглый под углом 90°.

Прямоугольные фитинги позволяют конструкция ПГП и вентиляционных каналов, например, полов или подвесных потолков.

Профиль выполнен точечной сваркой и изготовлен из оцинкованного листового металла, что защищает его от коррозии.

Системы на основе прямоугольных профилей требуют изоляции минеральной ватой в виде матов, плит или с использованием изоляционных рукавов.

Отдельные элементы соединяются между собой с помощью внутренних соединителей и крепятся саморезами для листового металла.

Размеры:

Основные правила установки систем распределения горячего воздуха (DGP):

• трассы воздуховодов должны быть как можно короче и содержать как можно меньше фитингов,
• тройников и следует использовать колена с пологими изгибами,
• для акустического комфорта и снижения скорости воздуха использовать элементы, действующие как статические короба,
• принимая скорости потока в каналах для расчета поперечного сечения и линейных размеров их предпочтительно принимать в пределах 2,5 - 4 м/с, однако значение 6 м/с превышать не следует.
• нормативные элементы должны быть быть предусмотрены в виде регулируемых приточных элементов: жалюзийных решеток или приточных анемостатов, либо в виде заслонок.
