LA5016 - канал Logic State Analyzer 16

Код: 9564043061
Как заказать
28499 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №13165540
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 3

Просматривая «LA5016 - канал Logic State Analyzer 16», вы можете быть уверены, что данный товар из каталога «Осциллографы» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

la5016 - Анализатор логических состояний

16 Canal

Анализатор логического состояния - это инструмент, который собирает и отображает цифровой сигнал с тестируемого устройства. Он используется в основном для оценки и анализа. В отличие от осциллографа, где у нас есть разные значения напряжения, анализатор логических состояний распознает только 2 состояния: логическое и ноль логично.

Установительный уровень напряжения бумаги определил, будет ли анализатор логического состояния читать заданный сигнал как «0» - низкий или «1» - высокое состояние. Курс из анализатора создается из сигналов 1 и 0. По сравнению с осциллографом во время тестирования и измерений в цифровых системах, таких как MCU, ARM, FPGA и DSP, логический анализатор может обеспечить лучшую точность, гораздо больше данных и является менее сложным методом. Кроме того, встроенные декодеры протоколов перед трансмиссией еще больше облегчают анализ.

Например: если выборка сигнала из логического анализатора составляет 1 МГц, а эталонное напряжение установлено на 1,5 В. Сигнал выше 1,5 В будет высоким состоянием (логическое 1), а сигнал ниже 1,5 В будет низким состоянием (логическое 0). Таким образом, мы получаем точки отбора проб, а затем мы можем подключить все эти точки (Logical 1 и Logical 0), чтобы получить пробег, в котором пользователь может видеть и анализировать скорость сигнала, логические ошибки и отношения между собой.

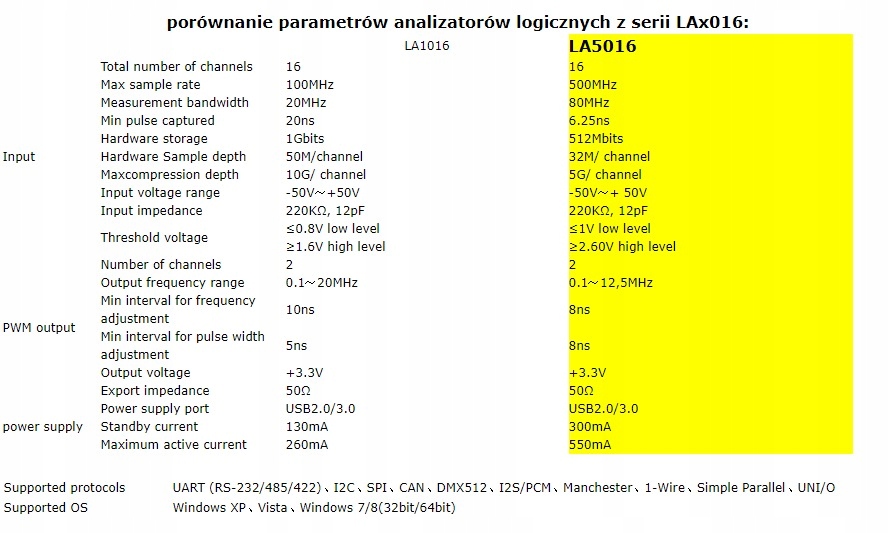

Технические данные:

  • Анализатор логического состояния 16 Канал
  • Максимальная выборка 500 МГц
  • Максимальное входное напряжение +/- 50 В
  • 2 Выходные pwm
    • (RS-232/485/422) 、 I2C 、 SPI 、 Can 、 DMX512 、 I2S/PCM 、 Manchester 、 1-провод 、 Простая парараллельная 、 uni/o
  • Согласно с помощью систем Back: Windows xp 、 vista 、 windows 7/8 (32BIT/64-прежнего программного обеспечения/Li-Liker)
  • Возможность экспорта данных в файлы: *.txt, *.csv, *.bin

Набор включает в себя:

  • Анализатор LA5016 X1 PCS
  • x1pcs
  • USB Cable x1pc Video:

    x1pc

  • USB Cable x1pc. https://youtu.be/zooq8gsch60
