LED БЛОК ЖИВЛЕННЯ ДОМОГОННИЙ ШИФРОВАЧ НА DIN-РЕЙКУ DC 12V + Домофон Hands-free КОДОВИЙ ЗАМОК, ВОРОТА
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 20
Заказывая «LED БЛОК ЖИВЛЕННЯ ДОМОГОННИЙ ШИФРОВАЧ НА DIN-РЕЙКУ DC 12V + Домофон Hands-free КОДОВИЙ ЗАМОК, ВОРОТА» данное изделие из «На DIN-рейку» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
ОДНОСЕМЕЙНЫЙ ДОМОФОН «БЕРНШТЕЙН» АДС-03РУ
⭐ поддерживает 2 входа (калитка и калитка)
⭐ черный шифратор с ночником, белый
⭐считыватель бесконтактных ключей
⭐ переговорное устройство громкой связи, черный
⭐ поверхностный монтаж внешней кассеты
⭐ защитная крыша
⭐ Питание по стандарту DIN - 15 Вт
Домофон для одной семьи оснащен черным унифоном, черной внешней кассетой и 2 блоками питания постоянного тока 12 В и 1 DIN Источник питания постоянного тока 12 В как альтернатива сетевому питанию.
Унифон громкой связи позволяет управлять двумя входами путем непосредственного управления электромагнитным замком и приводом въездных ворот.
Одноквартирная дверная станция предназначена для установки на поверхность. Алюминиевый корпус кассеты в сочетании с защитной крышей обеспечивает ее устойчивость к неблагоприятным погодным условиям.
Клавиатура с цифровой клавиатурой с белой подсветкой позволяет открыть ворота с помощью ПИН-код. Кроме того, кассета открывает ворота при приближении брелока.
ВИДЕО-ИНСТРУКЦИЯ
Ссылка: https://www.youtube.com/watch?v=LUkmQIgSaMo
Содержание:
- 00:08 - подключение кабелей связи [кассета]
- 00:12 - подключение кабелей связи [унифон]
- 00: 28 - подключение электрозащелки
- 00:38 - подключение кнопки выхода из помещения
- 00:45 - подключение электропитания
- 00:53 - проверка устройства
UNIFONE
Переговорное устройство громкой связи позволяет управлять двумя входами путем прямого управления электромагнитным замком. Кроме того, он оснащен функцией регулировки громкости разговора и кнопкой для незаметного прослушивания происходящего вокруг внешнего модуля.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Напряжение питания: 12 В постоянного тока
- Потребляемая мощность — режим ожидания/работа: 0,2 Вт / 2 Вт
- Количество соединительных проводов: 4
- Количество поддерживаемых выходов: 2
- Тип связи: Проводной
- Количество звуковых сигналов мелодии: 1
- Громкая связь: Да
- Материал корпуса: Алюминиевый сплав, пластик
- Выходное напряжение электромагнитного замка: 12 В постоянного тока (выход ворот)
- Рабочий диапазон температур: 0°C ~ +55°C< /li>
- Размеры (Ш x Ш x Г): 137 x 89 x 23 мм
- Вес нетто переговорного устройства: 160 г< /li>
ПРИСОЕДИНЕНИЕ РАЗГОВОРА, ОТКРЫТИЕ ВОРОТ И ОТКРЫТИЕ ВОРОТ
СТРОИТЕЛЬСТВО УНИФОНА
1. Светодиодный индикатор
2. Микрофон
3. Кнопка открытия ворот
4. Кнопка открытия ворот
5. Спикер
6. Кнопка вызова
7. Регулировка громкости вызова
8. Регулировка громкости звонка
ВОРОТНАЯ СТАНЦИЯ
Черная одноквартирная переговорная станция предназначена для поверхностного монтажа. Изготовленный из алюминиевого сплава и закрепленный дополнительной крышей, он гарантирует устойчивость к неблагоприятным погодным условиям.
Ворота можно открыть после ввода ПИН-кода или поднесения брелока к считывателю.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Выходное напряжение электромагнитного замка: 12 В постоянного тока, 350 мА
- Тип связи: Проводной
- Макс. количество арендаторов: 1
- Шифрование: Да
- Клавиатура с подсветкой: Да
- Считыватель бесконтактных ключей: Mifare 13,56 МГц
- Материал корпуса: Алюминиевый сплав
- Способ монтажа: Накладной монтаж
- Защитный кожух: Да
- Коэффициент защиты: IP44
- Рабочий диапазон температурной кассеты: -15°C ~ +45°C.
- Размеры (В x Ш x Г): 170 x 65 x 39 мм
- Вес нетто кассеты: 340 г
БЕСПЛАТНЫЙ СЧИТЫВАТЕЛЬ КЛЮЧЕЙ И ШИФРОВАТЕЛЬ С ПОДСВЕТКОЙ
КОМФОРТНОЕ ОТКРЫТИЕ КАЛИТКИ
Воротная станция шириной 66 мм идеально подходит для установки на узкий столб.
Большие кнопки с подсветкой и большое расстояние между ними между ними обеспечивает удобное использование кодового замка. Благодаря этому решениюнет проблем с одновременным нажатием нескольких клавиш, как в случае с внешними кассетами меньшего размера.
Кроме того, устройство оснащено считыватель бесконтактных меток, работающий в стандарте Mifare 13,56 МГц.

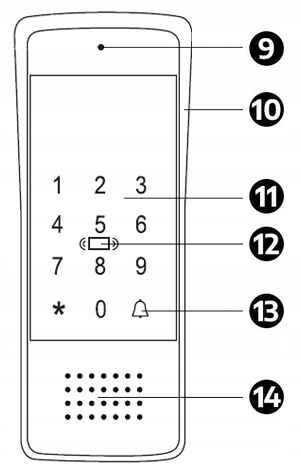

СТРОИТЕЛЬСТВО ВОРОТНОЙ СТАНЦИИ
9. Микрофон
10. Навес
11. Шифратор
12. Проксимити-считыватель
13. Кнопка вызова
14. Проповедуйте

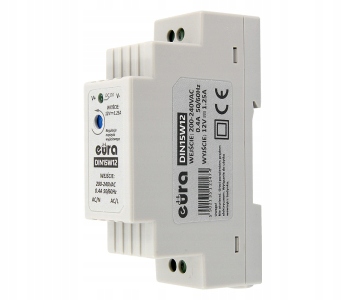

БЛОК ПИТАНИЯ DIN ''EURA'' DIN15W12
- Тип источника питания: импульсный
- Тип источника питания: DIN-рейка b>
- Мощность: 15 Вт
- Выходное напряжение: 12 В постоянного тока
- Диапазон выходного напряжения: - 10,5 ÷ 13,8 В
- Выходной ток: 1,25А
- Электрическое подключение: клеммная колодка
- Внешние размеры: 92 x 26 x 57 (мм)
- Количество выходов: 1/li>
- Рабочая температура: -20 (...) 50°С, IP20
Блок питания на DIN-рейку имеет защиту от:
- ✔️перенапряжения — защита от слишком низкого или слишком высокого входного напряжения,
- ✔️перегрузки
- b> — защита от перегрузки каждой линии электропитания,
- ✔️короткие замыкания — защита от короткого замыкания в цепь питания
ПРИМЕЧАНИЕ. Для использования только с устройством, соответствующим техническим характеристикам этого устройства.

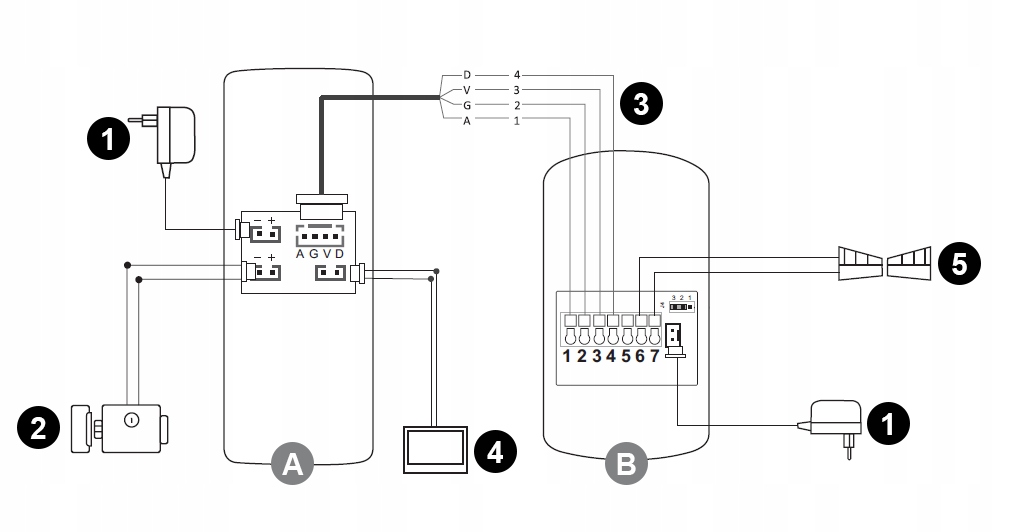

СХЕМА ПОДКЛЮЧЕНИЯ
ЛЕГЕНДА
A. Станция шлюза | Б. Унифон
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
⭐ Какой кабель следует использовать для соединения переговорного устройства с внешней станцией?
При проектировании электромонтажа следует учитывать подходящее сечение кабелей:
- до 30м - рекомендуемый кабель XzTKMXpw 4х2 х0,5мм2
- до 50м - рекомендуемый кабель XzTKMXpw 4х2 х0,8мм2 li>
⭐ Какой кабель необходимо использовать для соединения внешней панели с ригелем (электрозащелкой)?
Кабель для соединения электрозащелки с внешняя кассета должна быть как минимум 2x1мм2
⭐ Может ли внешняя панель подвергаться воздействию дождя и снега?
Да, устройство имеет высокий коэффициент устойчивости IP44, поэтому его можно подвергать воздействию к атмосферным факторам.
⭐ Могу ли я использовать источник питания на DIN-рейке?
Да, рекомендуемый источник питания должен иметь напряжение постоянного тока 12 В и мощность не менее 1,25А.
