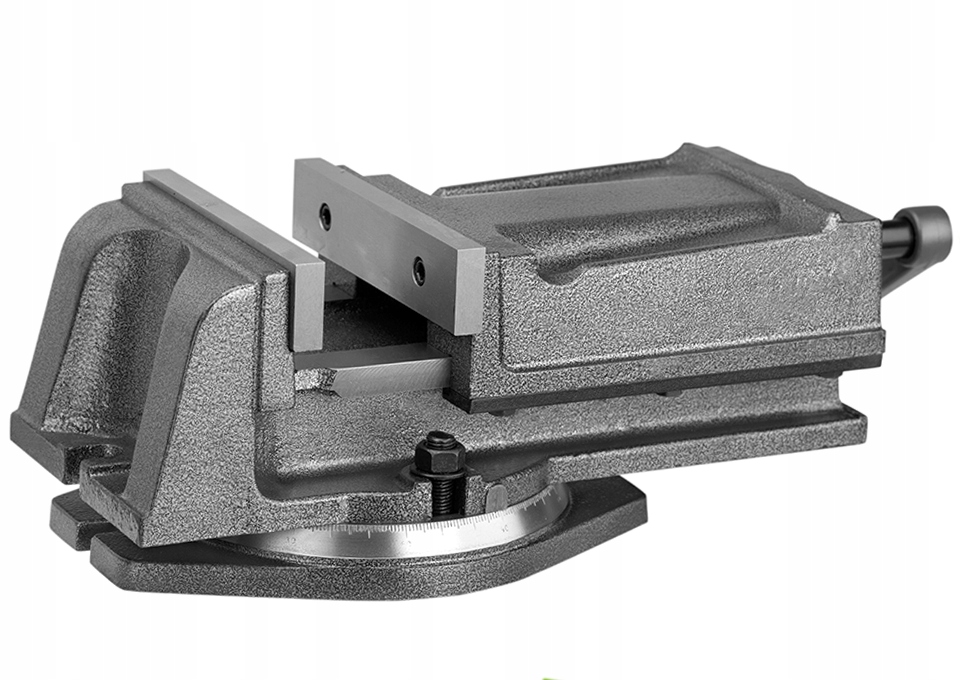

Вращающиеся тиски 200 мм QH200

Поворотные машинные тиски 200 мм QH200 – точный монтаж для профессионалов

Машинные тиски являются основным оборудованием каждой обрабатывающей станции, где требуются точность, стабильность и долговечность. Модель QH200, ротационные тиски с шириной губок 200 мм, представляет собой прочную и универсальную конструкцию для использования на фрезерных станках, сверлильных станках, шлифовальных и строгальных станках. Благодаря вращающемуся основанию со шкалой 1° пользователь получает полный контроль над расположением детали относительно инструмента, что существенно влияет на точность и удобство обработки.

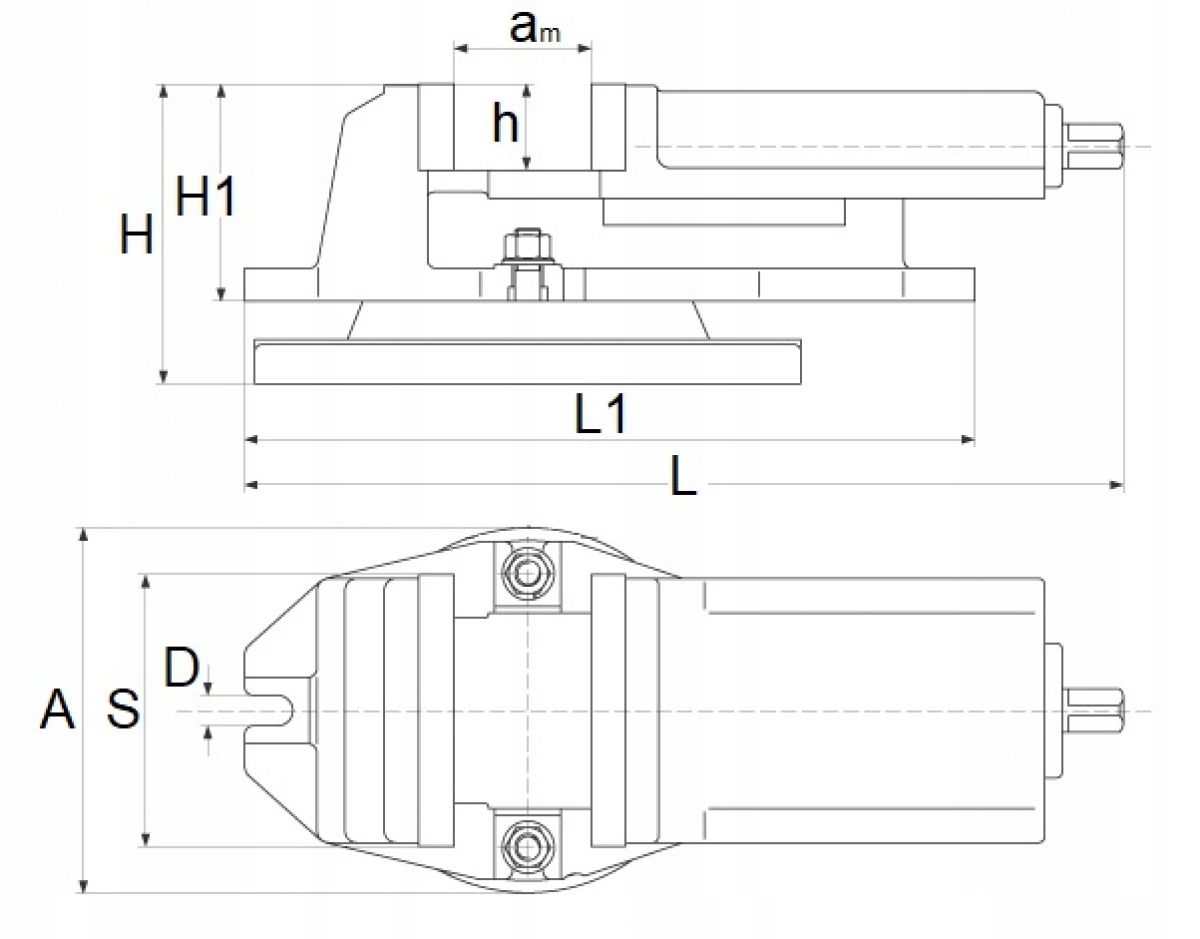

Технические параметры

• S: 200 мм
• a m: 160 мм
• h: 63 мм
• H1: 140 мм
• H: 178 мм
• A: 240 мм
• L: 480 мм
• L1: 445 мм
• Ширина шпоночного паза: 18 мм
• Усилие зажима: 3500 кг
• Вес: 41 кг

Основные преимущества станочных тисков QH200

• Стабильная чугунная конструкция - обеспечивает устойчивость к деформации и гасит вибрации.
• Вращающееся на 360° основание - со шкалой 1° позволяет быстро и точно устанавливать угол.
• Высокое усилие зажима: 3500 кг - гарантирует надежный захват заготовки даже при тяжелой обработке.
• Покрытый ходовой винт - защищен от загрязнения, увеличивает долговечность и не требует обслуживания.
• Возможность разборки основания - позволяет использовать как фиксированные или вращающиеся тиски.

Конструкция и технология

Машинные тиски QH200 изготовлены из высококачественного чугуна. Конструкция корпуса и подвижной челюсти обеспечивает жесткость и устойчивость к перегрузкам. Механизм ходового винта скрыт и защищен от опилок и охлаждающей жидкости, что защищает прецизионные рабочие поверхности. Утонченная геометрия и соответствующие контактные поверхности гарантируют точность зажима в соответствии с промышленными стандартами.

Точность и эффективность работы

Точный поворотный механизм позволяет быстро устанавливать угол зажима детали без необходимости перемещения всего станка. Эта функциональность существенно ускоряет переналадку и влияет на точность единичной и серийной обработки. Высокая сила прижима позволяет безопасно обрабатывать даже твердые материалы без риска смещения заготовки.

Применение

Модель QH200 представляет собой ротационные тиски, предназначенные для профессиональных пользователей на промышленных предприятиях, в инструментальных цехах и слесарных мастерских. Идеально подходят в качестве:

• Тиски для настольной дрели – для серийного и прецизионного сверления.
• Тиски для фрезерного станка – устойчивое крепление для боковой и фронтальной обработки.
• Тиски для шлифовальной машины – для шлифования плоских и угловых поверхностей.
• Универсальные мастерские тиски – для производства и обслуживания.

Стандартная комплектация

• Корпус и подвижная губка тисков изготовлены из высококачественного литья железо
• Угол деления 0–360° через каждые 1°
• Съемное вращающееся основание
• Защита ходового винта

Дополнительное оборудование

• Мягкие и твердые вставки для нестандартных деталей
• Сборочные элементы для отдельных типов машин
