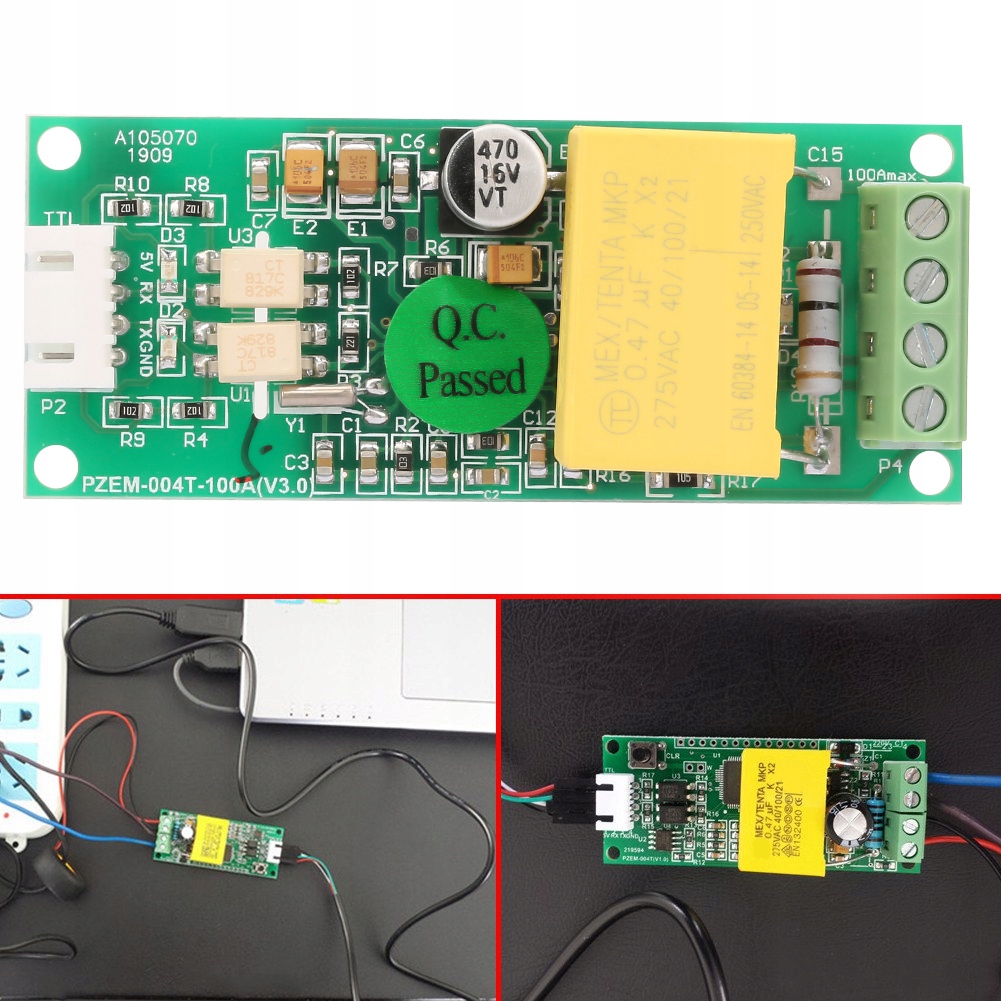

АМПЕРОМЕТР PEACEFAIR PZEM-004T AC 100A

Это тестовый модуль электрического мониторинга, который можно использовать для проверки мощности, энергии, напряжения и тока.

Подключение этого модуля разделено на 2 части: напряжение, входное соединение тока и последовательный порт. связь, и вы можете использовать разные адаптеры TTL для связи с разными терминалами.

Тестовый модуль предназначен для тестирования оборудования высокой мощности, и вы можете интуитивно наблюдать за процессом накопления при низкой мощности (в пределах 100 Вт) тестовая нагрузка.

На модуле есть кнопка сброса энергии, просто нажмите и удерживайте кнопку в течение 5 секунд и отпустите, затем нажмите кнопку еще раз для завершения сброса энергии.

Отображается на ПК или других терминалах, и вы можете загрузить программное обеспечение для ПК. Для других терминалов его необходимо запрограммировать самостоятельно.

Технические характеристики:

• Рабочее напряжение: 80–260 В переменного тока.
• Испытательное напряжение: 80–260 В переменного тока.
• Номинальная мощность: 100 А/22 000 Вт.
>
• Рабочая частота: 45–65 Гц.
• Точность измерения: 1,0.
• Размер платы: 7,3 x 3 x 2,3 см/2,87 x 1,18 x 0,9 дюйма

Формат отображения:

• 1. Диапазон проверки мощности: 0–22 кВт
• 0–10 кВт, формат отображения: 0,000–9,999
• 10 ~ 22 кВт, формат отображения: 10,00 ~ 22,00
• 2. Диапазон энергопотребления: 0 ~ 9999 кВтч
• 0 ~ 10 кВтч, формат дисплея: 0,000 ~ 9,999
• >10 ~ 100 кВтч, формат отображения: 10,00 ~ 99,99
• 100 ~ 1000 кВтч, формат отображения: 100,0 ~ 999,9
• 1000 ~ 9999 кВтч и выше, формат отображения: 1000 ~ 9999
• 3. Диапазон проверки напряжения: 80–260 В переменного тока.
• Формат отображения: 110,0–220,0.
• 4. Диапазон проверки тока: 0–100 А.
• Формат отображения: 00,00 ~ 99,99

Функция:

1. Измерение напряжения(В), тока(А), средней мощности(кВт), энергии(кВтч).

2. Сброс энергии нажатием одной кнопки.

3. Сохранение данных после выключения питания (сохранение собранных данных об энергии перед выключением питания).

4. Функция отображения ПК (отображение напряжения, тока, средней мощности, энергии).

5. Функция связи через последовательный порт (последовательный порт TTL может обмениваться данными, считывать и устанавливать параметры с различными терминалами через USB-адаптер).

Интерфейс дисплея:

Отображает через ПК или другие терминалы (нужно самостоятельно). программы) ниже приводится краткое описание каждого отображаемого параметра:

1. Отображение напряжения (В)

Измерение и отображение напряжения сети.

2. Отображение тока (А)

Измерение и отображение тока нагрузки (устройства). Текущее тестовое значение с самого начала составляет 10 мА, и этот модуль предназначен для тестирования мощных устройств. Если вам нужна точность измерения тока на уровне мА, это не рекомендуется.

3. Отображение энергии (кВтч)

Измерение и отображение совокупного потребления энергии. Минимальная единица измерения энергии — 0,001 кВтч, что означает, что она начинает накапливаться с 1 Втч. Вы можете интуитивно наблюдать за процессом накопления при тестировании под нагрузкой малой мощности (в пределах 100 Вт).

4. Индикатор мощности (кВт)

Измеряет и отображает мощность нагрузки. Тестовое значение мощности начинается с 0,001 кВт, что означает, что тестирование начинается с 1 Вт, и этот модуль предназначен для тестирования мощных устройств. Если вам необходимо проверить мощность в пределах 1 Вт, это не рекомендуется.

Связь через последовательный порт

Этот модуль оснащен последовательным портом данных TTL, вы можете считывать и устанавливать соответствующие параметры через последовательный порт. Если вам необходимо установить связь с устройством, имеющим USB или RS232 (например, компьютер), потребуется адаптер TTL. В таблице ниже приведены протоколы связи этого модуля:

Функция

Голова

Данные1- Данные5

Сумма

Напряжение

B0

C0 A8 01 01 00 (Компьютер отправляет команду на считывание значения напряжения)

1A

A0

00 E6 02 00 00 (Счетчик отвечает, что значение напряжения составляет 230,2В)

88

Ток

B1

C0 A8 01 01 00 (Компьютер отправляет команду на чтение текущего значения)

1B

A1

00 11 20 00 00 (Счетчик отвечает, что значение тока составляет 17,32 А)

D2

Средняя мощность

B2

C0 A8 01 01 00 (Компьютер отправляет команду на считывание среднего значения мощности)

1C

A2

08 98 00 00 00 (Счетчик отвечает, что значение активной мощности составляет 2200 Вт)

42

Считать энергию

B3

C0 A8 01 01 00 (Компьютер отправляет команду на чтение энергии значение)

1D

A3

01 86 9f 00 00 (Счетчик отвечает, что значение энергии равно 99999wh)

C9

Установить адрес модуля

B4

C0 A8 01 01 00 (Компьютер отправляет команду на установку адреса, адрес 192.168.1.1)

Установить адрес модуля

B4

C0 A8 01 01 00 p>

1E

A4

00 00 00 00 (счетчик отвечает, что адрес установлен успешно)

A4

Установить порог сигнала тревоги по питанию

B5

C0 A8 01 01 14 (компьютер отправляет команду для установки порога сигнала тревоги по питанию)

33

A5

00 00 00 00 (Счетчик отвечает, что порог срабатывания сигнализации по мощности установлен успешно)

A5

Иллюстрация протокола связи:< /п> <р>1. Установить адрес связи: 192.168.1.1

Данные ответа: A4 00 00 00 00 00 A4

При отправке команд: B4 + C0 + A8 + 01 + 01 + 00 = 21E (шестнадцатеричный) ), данные совокупной суммы равны 21E, возьмите последние два байта 1E в качестве данных совокупной суммы в командах отправки; в данных ответа: A4 + 00 + 00 + 00 + 00 = A4 (шестнадцатеричный), совокупные общие данные — это A4, которые представляют собой совокупные общие данные в ответе.

2. Установите порог сигнализации мощности: 20 кВт

Данные ответа: A5 00 00 00 00 00 A5

Значение сигнализации мощности этого модуля основано на единицах измерения кВт, а минимальное значение сигнализации составляет 1 кВт, максимальное значение — 22 кВт.

3. Считайте напряжение

Данные ответа: A0 00 E6 02 00 00 88

4. Читать текущий
