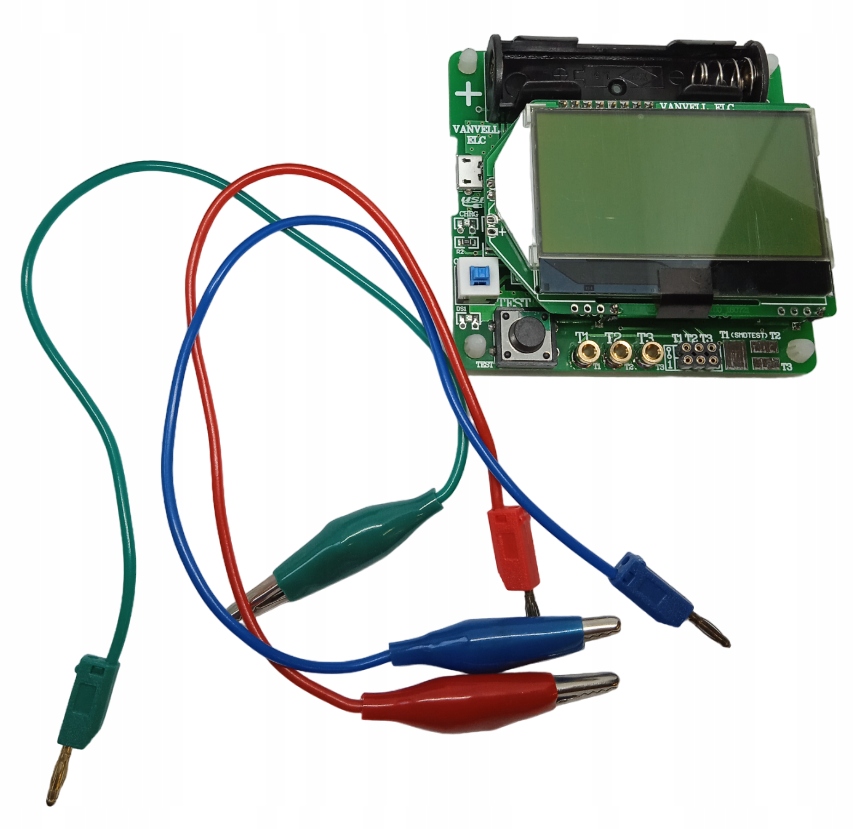

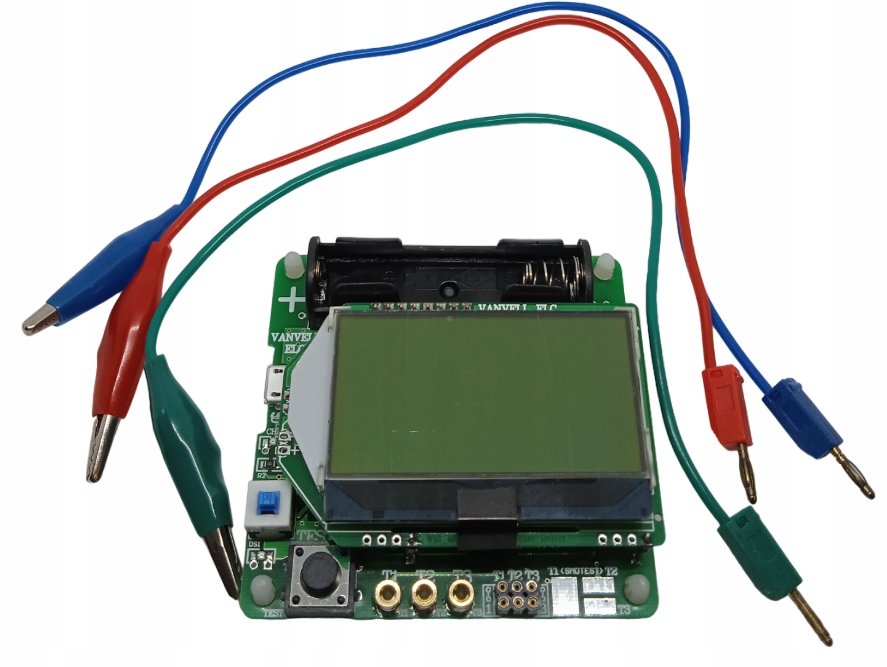

Тестер электронных компонентов M8 Многофункциональный измеритель RLC

Тестер электронных компонентов RLC M8 — это усовершенствованный модуль, который обеспечивает точное измерение и идентификацию широкого спектра электронных компонентов. Благодаря ему можно быстро и точно измерить такие параметры, как сопротивление, емкость и индуктивность, что делает его незаменимым в каждой мастерской электроники.

Тестер RLC M8, оснащенный четким ЖК-дисплеем с разрешением 2x16 символов, позволяет легко считывать результаты измерений. Управлять устройством чрезвычайно просто благодаря одной кнопке. Питание осуществляется от литий-ионного аккумулятора 14500 или через интерфейс micro USB, что обеспечивает гибкость и удобство использования.

Этот измеритель предлагает широкий спектр автоматических функций, включая автоматическое обнаружение и идентификацию биполярных транзисторов PNP и NPN, N- и P-канальных МОП-транзисторов, JFET-транзисторов, диодов, тиристоров, резисторов, конденсаторов и катушек индуктивности. Кроме того, устройство автоматически определяет выводы компонентов, что существенно упрощает процесс измерения. Функция автоматического отключения с током отключения 20 нА помогает экономить энергию, когда устройство не используется.

Прибор также может измерять сопротивление с разрешением до 0,1 Ом и максимальным значением 50 МОм, емкость в диапазоне от 25 пФ до 100 мФ с разрешением до 1 пФ и индуктивность в диапазоне от 0,01 мГн до 20 Гн. Благодаря функции измерения коэффициента усиления по току (В) биполярных транзисторов и напряжения включения эмиттерного перехода (Uф) тестер является универсальным инструментом для диагностики различных электронных компонентов. Возможность обнаружения стабилитронов с напряжением обратного пробоя менее 4,5 В и функция полномостового измерения еще больше расширяют область его применения.

Благодаря прочной конструкции и расширенным функциям модуль является надежным инструментом как для профессионалов, так и для любителей. Функция самотестирования с выбираемой тактовой частотой 50 Гц обеспечивает дополнительную калибровку и точные измерения, что делает это устройство бесценным дополнением к любой мастерской по производству электроники.

Технические данные:

• Тестер электронных компонентов RLC
• модель: M8

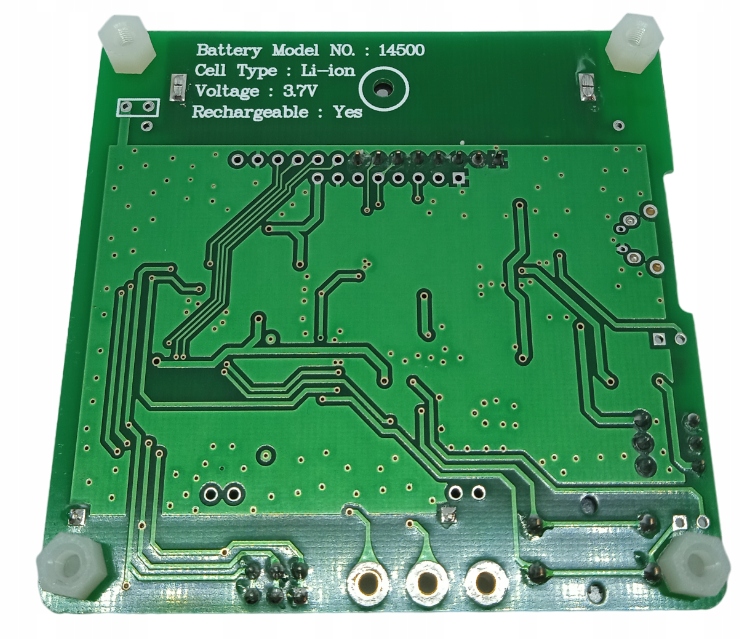

• аккумулятор: Li-ion 14500

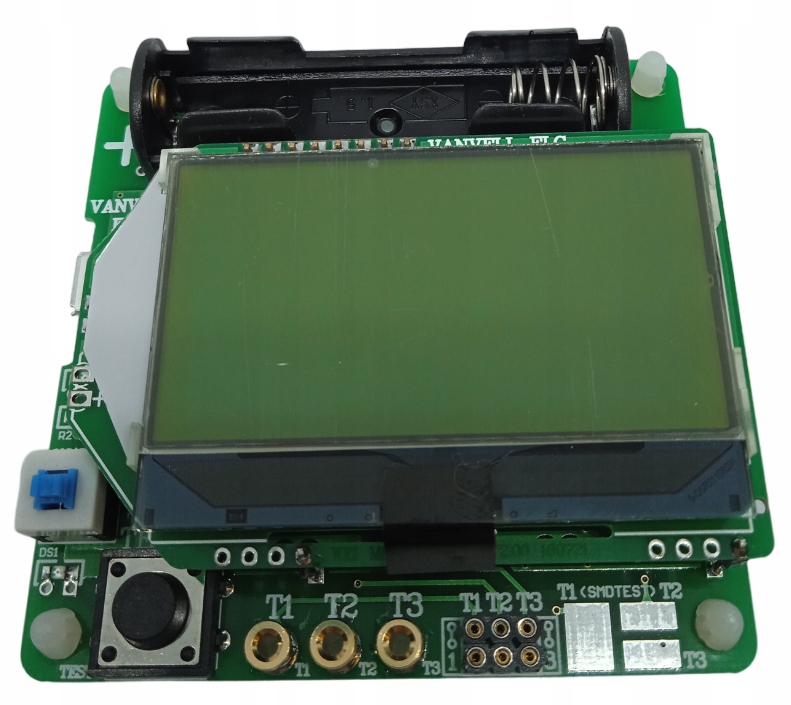

• дисплей: ЖК-дисплей 2x16 символов
• управление одной кнопкой
• разъем: microUSB
• автоматическое отключение
• ток отключения: 20 нА
• Возможно обнаружение и измерение конденсаторов
• Транзистор Дарлингтона идентифицируется высоким пороговым напряжением и высоким коэффициентом усиления по току

• источник питания: 3,7 В или интерфейс micro USB
• автоматическое обнаружение биполярных транзисторов PNP и NPN, N, P-каналов MOSFET, JFET FET, диодов, тиристоров, резисторов, конденсаторов, индукторов
• автоматическое определение контактов
• разрешение измерения сопротивления (ESR): 0,1 Ом
• максимальное измеренное значение 50 МОм
• без батарей в комплекте
• диапазон измерения емкости: 25пФ – 100мФ (100 000 мкФ), разрешение до 1пФ
• диапазон измерения индуктивности: 0,01MH-20H
• время каждого теста: ~2 с (измерения большой емкости и индуктивности занимают дольше)
• поддержка двух измерений сопротивления

• возможность отображения символов двух диодов в правильном направлении и прямого падения напряжения
• измерение коэффициента усиления по току (B) биполярного транзистора и напряжения включения эмиттерного перехода (Uf)
• измерение порогового напряжения и емкости затвора MOSFET-транзистора
• возможность обнаружения стабилитронов, если напряжение обратного пробоя меньше 4,5 В
• измерительный полный мост.
• программное обеспечение можно настроить на автоматическое отключение после определенного количества измерений.
• функция самотестирования с возможностью выбора частоты тактового сигнала 50 Гц.

В комплект входит:

• 1x тестер электронных компонентов RLC

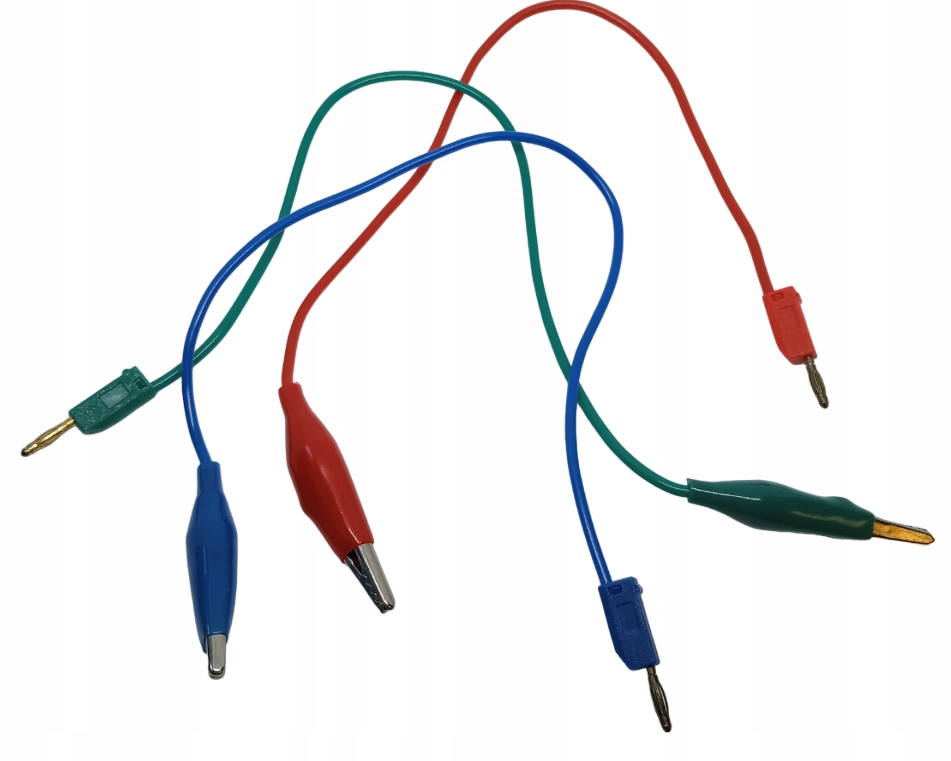

• 3x тестовый кабель типа «банан»
