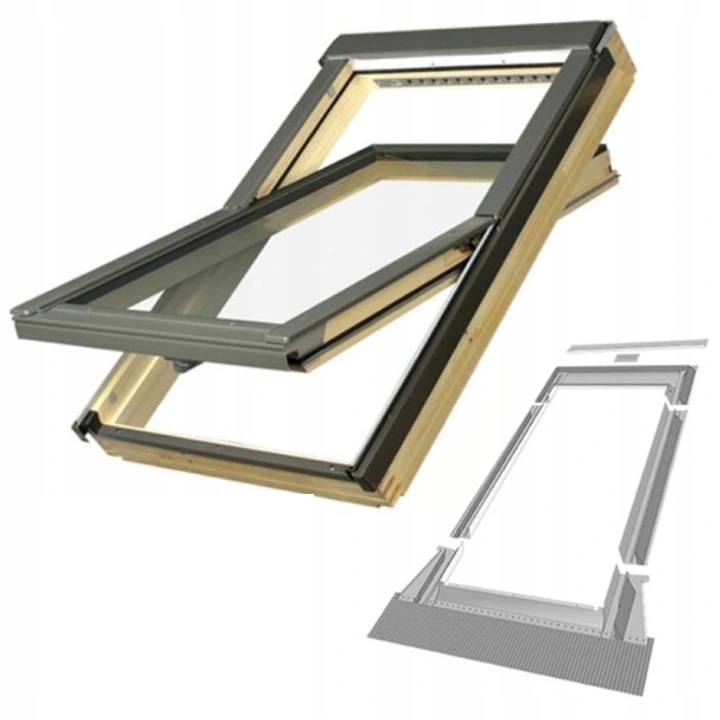

Оригинальное мансардное окно

ФАКРО модель FTP-V U4

размеры 55х78 см

+уплотнительная манжета

Термо<тип/ h1>

- внешняя обшивка окна RAL 7022

Окно с 3-стеклянным 2-камерным пакетом типа У4 с коэффициентом Ug 0,7Вт/м2К.

Коэффициент теплопередачи всего окна ФТП-В У4 следующий: :

• Uw=1,0 Вт/м2К. с термоворотом
• Uw=1,1 Вт/м2К. с воротником Стандарт

Окно ФТП-В У4 представляет собой мансардное окно поворотной конструкции, изготовленное из древесины сосны высшего качества, послойно-клееной, с вакуумной пропиткой, изготовленной с использованием система усиления конструкции мансардного окна topSafe и технология thermoPro

Окно оснащено автоматическим воздухозаборником V40P

Окно соответствует новым требованиямв соответствии с Положением в новостройках с 1 января 2021 года о требованиях к теплоизоляции окон.

Внешняя обшивка окна и фланца в цвете:

- стандарт RAL 7022 (серо-коричневый)

Покупая мансардное окно, вы покупаете комплект

Масардное окно FAKRO FTP-V U4 и уплотнительную планку EHV-AT THERMO с листовым покрытием RAL 7022 (другие фланцы Thermo по запросу, например, ESV- Т ТЕРМО, EZV- FT ТЕРМО, EBV-PT ТЕРМО)

СВВ АТ-ТЕРМО для гофрированной кровли

- для гофрированной кровли с высотой профиля до 90 мм

Применение воротника: кровля черепица или металлочерепица и листовой металл профилированный - трапециевидный и т.д.

Новый универсальный уплотнительный отлив EHV AT-THERMO с дополнительной теплоизоляцией – отличное системное решение, гарантирующее плотное и «теплое» соединение окна с поверхностью крыши. Уплотнительная манжета EH_-AT Thermo позволяет изолировать мансардные окна выше уровня обрешетки. С внутренней стороны наклеен гибкий изоляционный материал, который плотно прилегает к оконной раме, создавая таким образом теплоизоляционную раму после установки. Теплоизоляционный материал характеризуется очень хорошими параметрами (очень хороший коэффициент λ).

Воротник THERMO теплоизолирует окно и значительно улучшает коэффициент теплопередачи – до 15%, в зависимости от типа окна. . Это снижает риск возможных тепловых мостов и потерь тепла.

Отлив изготовлен из алюминиевого листа, постоянно защищенного полиэфирным лаком RAL7022, благодаря чему окно идеально сочетается с типичными цветами кровли.

Внимание: в стандартном исполнении к окну добавляется отлив типа EHV-AT THERMO (для гофрированной кровли). В случае замены оклада на другой просим сообщить нам по электронной почте или в доставке. форма.

Технические параметры:

• коэффициент стекла: 0,7 Вт/м2К
• коэффициент U окна: 1,0 Вт/м2К с термоворотом
• коэффициент окна : 1,1 Вт/м2К со стандартным воротником.
• Коэффициент Rw: 33 дБ.
• стеклопакет: 4HT-Tg12Ar-4-Tg12Ar-4T.
• низкоэмиссионный слой: +
• расширенный комплект остекления газ: + (аргон)
• закаленное стекло: +
• лакировка дерева: дважды
• уплотнения: четыре
• микроотверстие окна: +
• ручка: Элегант
• вентилятор: тип V40 (производительность воздухоотводчика до 49 м3/ч)
• Диапазон установки 15-90°.

Преимущества окон ФТП-В У4

Большая эффективная площадь остекления, облегчает освещенность помещения.

Поворотная конструкция и функциональная ручка, расположенная в нижней части створки обеспечивают удобство эксплуатации и использования.

Окно трехкамерное, двухкамерное типа У4, пространство между стеклами заполнено благородным газом, закаленное стекло имеет низкоэмиссионный слой, отражающий тепловые лучи. Это позволяет снизить теплопотери зимой и ограничить прогрев помещения летом.

Профиль форточки изготовлен с вниманием к высокой эстетичности.

Воротники гарантируют установка окна в большинстве кровельных покрытий, в крышах с разными углами наклона. (фланцы доступны на других аукционах или мы рекомендуем приобрести окно с воротником в комплекте).

Использованная в окнах конструкция внешней облицовки придает им современный и эстетичный вид.

Встроенный автоматический воздухозаборник V40P

Элегантная ручка имеет крышку, скрывающую крепежные винты. Позволяет плотно закрыть окно или установить микропроемы двух размеров.

Большой выбор фурнитуры.

Окно отвечает новым требованиям в соответствии с регламент, в новостройках с 1 января 2021 года вводятся требования по теплоизоляции окон.

Конструкция окон ФТП-В У4

• Окна ФТП-В У4 представляют собой богато оснащенные поворотные окна.
• Древесина дважды покрыта лаком, имеет четырехкратное уплотнение. и автоматический приток воздуха V40P.
• Новый автоматический V40P обеспечивает оптимальное количество воздуха в помещении при плотно закрытом окне, высокую водонепроницаемость, отсутствие пыли и насекомых.
• За счет расположения форточки в верхней части рамы окна FAKRO имеют до 6% большую площадь остекления по сравнению с другими мансардными окнами аналогичного размера, что позволяет лучше освещать внутреннее пространство.
• Петля, расположенная посередине окна, позволяет поворачивать створку и оставлять ее в открытом положении.
• Створку также можно повернуть вокруг оси на 180° и зафиксировать запорным ригелем, что позволяет удобная и безопасная очистка наружного стекла.
• Поворотные окна управляются ручкой с двухступенчатым микрооткидом, расположенной в нижней части створки.

Рама и створка

• Поворотные окна, изготовлены из древесины сосны высшего качества, послойно проклеены, пропитаны вакуумом.
• Петли расположены. до середины окна можно повернуть створку и оставить ее в открытом положении.
• Створку также можно повернуть вокруг оси на 180° и зафиксировать стопорным ригелем, что обеспечивает удобную и безопасную очистку. наружного оконного стекла.
• Защита углов мансардного окна согласно Зарегистрированная в патентном ведомстве технология соединения оконных профилей позволяет мансардным окнам FAKRO работать даже в экстремальных климатических условиях. В углах нет зазоров, как в случае с другими мансардными окнами.
• Петля, расположенная посередине окна, позволяет поворачивать створку и оставлять ее в открытом положении.
• створки также можно повернуть вокруг оси на 180° и зафиксировать их стопорным ригелем, что позволяет удобно и безопасно очищать наружное оконное стекло.
• Окна Fakro имеют инновационную систему направления створки.
• Инновационная система направления створки обеспечивает хорошее взаимодействие уплотнителей и профилей, а также быстрый монтаж и демонтаж окна без снятия створки.
• Повышенная устойчивость к взлому благодаря усилению оконной конструкции topSafe система

Остекление: Стеклопакет - У4 - суперэнергосберегающий

• Стакан двухкамерный 4ХТ-Тг12Ар-4 -Тг12Ар-4Т
• Внешнее закаленное стекло; Термопрокладка TGI черного цвета, пластиковая; внутреннее стекло с низкоэмиссионным покрытием.
• Внутренняя часть упаковки заполнена благородным газом - аргоном.

Пояснение:

Ручка

• Элегантная ручка, расположенная в нижней части створки, позволяет легко работа окна и двухступенчатый микрооткид

Вентиляция

• В нижней части микрооткрытием окна использование ручки и использование автоматического воздухоотводчика V40P

Автоматический воздухоотводчик V40P гарантирует экономию энергии и водонепроницаемость 600 Па как при закрытом, так и при открытом вентиляторе (Примечание: вентиляционные отверстия других устройств. окна гарантируют водонепроницаемость до 250 Па при открытом проветривателе).

Облицовка окон

• Дерево снаружи покрыто атмосферостойким профили из листового алюминия серого цвета (s

Окна из инновационной технологии thermoPro

Внедренные решения дополнительно улучшают качество и параметры мансардных окон. Технология thermoPro повышает энергоэффективность, увеличивает долговечность, гарантирует идеальную герметичность и облегчает установку мансардных окон

ЛУЧШАЯ ТЕПЛИЗОЛЯЦИЯ ОКОН

• ​Меньше теплопотери и меньшие расходы на отопление,
• Новая версия низкоэмиссионного покрытия на стекле,
• Внедрение теплоизоляционных вставок в нижних углах створки, которые предназначены для повышения энергоэффективности окна.

ПОВЫШЕННАЯ ПРОЧНОСТЬ ДЕРЕВА

В нижних углах дверной коробки введены специальные дренажные каналы, отводящие воду от конденсата и возможных протечек, вызванных, например, повреждением наружных алюминиевых профилей. Деревянные профили меньше подвергаются воздействию влаги, что повышает их долговечность.

ПОВЫШЕННАЯ ГЕРМЕТИЧНОСТЬ ОКОН

Окна, изготовленные по технологии thermoPro, имеют высший 4 класс герметичности по стандарту EN12207, что снижает количество воздуха, проникающего в помещения. Это особенно важно при искусственной вентиляции легких.

ОБЛЕГЧЕНИЕ МОНТАЖА

Новые углы облегчают монтажные работы и увеличивают возможность регулировки мансардных окон во время их установки. Кроме того, использование винтов Torx облегчает установку мансардных окон.

Оконная система TopSafe

Система усиления конструкции мансардного окна – повышенная взломостойкость

Масардные окна должны обеспечивать безопасность использования и защищать от легкого проникновения в помещение снаружи. Мансардные окна FAKRO созданы для обеспечения максимального чувства безопасности. Стандартно оснащенные инновационной системой усиления конструкции - topSafe и внешним закаленным стеклом, окна FAKRO обеспечивают высокую безопасность использования.

Система усиления конструкции окон topSafe значительно повышает устойчивость мансардные окна от взлома и защищает их от открытия при случайном наступлении на дверное полотно. FAKRO была первой компанией, которая представила на рынке полный ассортимент окон, в том числе: III класс безопасности, устанавливающий новый стандарт в индустрии мансардных окон.

Окна в системе topSafe обладают повышенной взломоустойчивостью.

например: невозможно легко открыть, например, путем динамического нажатия. ногу на верхнюю, внешнюю часть окна.

Это не приведет к открытию створки или поломке петель.

Вы можете спать спокойно, зная, что крыша оборудована самые безопасные мансардные окна, устойчивые не только к любой погоде.

Основными особенностями системы topSafe являются:

• инновационный монтаж система
• петли специального профиля,
• металлический элемент, усиливающий запирание,
• Металлическая полоса, затрудняющая взлом с помощью инструментов.

Инновационная система крепления петель специального профиля, предотвращает появление трещин в древесине, вырывание петель и выдавливание петель. створка внутри. Это решение в несколько раз прочнее известных и применявшихся ранее.

Металлическая полоса, затрудняющая взлом инструментами.

Специально усиленная конструкция и запирающие элементы.

Система усиления конструкции Окна topSafe существенно повышает устойчивость мансардных окон к взлому и защищает их от открытия при случайном наступлении на створку. FAKRO была первой компанией, которая представила на рынке полный ассортимент окон, в том числе: III класс безопасности, устанавливающий новый стандарт в индустрии мансардных окон.

- мансардные окна, опережающие будущее

Решения FAKRO, которые не предлагают другие

FAKRO заботится не только об эстетике, но и о высочайшем качестве и долговечности своей продукции. Даже при длительной эксплуатации в тяжелых условиях мансардные окна FAKRO прекрасно выполняют свои функции и при этом сохраняют свои высокие эстетические качества. Все это благодаря решениям, которые другие не предлагают или только сейчас внедряют.

• В окне FAKRO используется запатентованная специальная система запирания, защищающая стеклопакет. против удаления. Другие производители обычно предлагают только ламинированное стекло. (В других мансардных окнах многослойное стекло можно снять примерно за 2 минуты, открутив удерживающие стекло профили).
• Инновационная система направления створки обеспечивает также хорошее взаимодействие уплотнителей и профилей. как быстрый монтаж и демонтаж окна без снятия створки.
• Закрепление углов мансардных окон согласно Зарегистрированная в патентном ведомстве технология соединения оконных профилей позволяет мансардным окнам FAKRO работать даже в экстремальных климатических условиях. В углах нет зазоров, как у других мансардных окон.
• Масардные окна оснащены дополнительным уплотнителем стекла, что обеспечивает дополнительную герметичность в экстремальных погодных условиях. Уплотнитель также улучшает акустику мансардных окон, особенно во время дождя.
• Применяемая в мансардных окнах FAKRO вакуумная пропитка древесины и стойкое лаковое покрытие надежно защищают деревянные элементы окна. Вакуумная пропитка в несколько раз эффективнее погружной.
• Высокую функциональность в окнах FAKRO обеспечивает также автоматический воздухоотводчик V40P, оптимально дозирующий количество свежего воздуха. Необслуживаемая вентиляция в окнах FAKRO обеспечивает здоровый микроклимат на чердаке и экономит тепловую энергию. Открытое вентиляционное отверстие обладает высокой водонепроницаемостью даже при ветре. Защищает от пыли и насекомых снаружи.
• Ручка в нижней части створкиобеспечивает комфортное управление окном. Окна с нижней ручкой допускают правильную установку в соответствии со стандартом DIN 5034-1*, который определяет минимальную высоту над полом, на которой должен находиться верхний край стекла, 220 см. При таком монтаже ручка всегда под рукой.
• III класс безопасности - закаленное стекло и система усиления оконной конструкции topSafe делают мансардные окна FAKRO не ниже III класса безопасности для всей конструкции. окно, включая стекло, согласно EN 13049. FAKRO была первой компанией, представившей на рынок полный ассортимент окон, в том числе: III класс безопасности, устанавливающий новый стандарт в индустрии мансардных окон.

Использование дополнительного уплотнителя и системы направления створки обеспечивает высокую герметичность окна. Эта инновационная система позволяет правильно расположить створку в раме и обеспечить правильную работу уплотнителей при многократном открывании и закрывании створки. Такое решение также предотвращает коробление и возможное засорение створки и облегчает монтаж окна.

Высокая эстетика

Закрытые профили и мягкие линии подчеркивают современный дизайн внешней облицовки, что создает окно, которое идеально вписывается в форму каждой крыши.

В настоящее время конечный продукт должен отличаться не только высоким качеством и функциональностью, но и эстетикой. Поэтому важно осознанно создавать форму изделия. Мансардные окна FAKRO точно соответствуют этим требованиям. Внимание к высочайшему качеству продукции сочетается с вниманием к ее эстетике.

Мягко профилированнаяверхняя часть

• Окна были протестированы с точки зрения проектирования и производства независимыми экспертами TÜV SÜD Product Service и отмечены логотипом TÜV SÜD.
• Окна имеют ЕВРОПЕЙСКИЙ СЕРТИФИКАТ «CE»< /li>

Другие размеры окон ФТП-В У4 доступны на других наших аукционах, а именно 55х78, 55х98, 66х98, 66х118, 66х140, 78х98, 78х118, 78х140, 78х160, 94х118, 94х140 в исполнении без фланцев с одинарными фланцами (стандарт). и Thermo) и в комбинированных комбинациях типа B2/1 в цветах Стандарт RAL 7022, Антрацит RAL 7016, Черный RAL 9005
