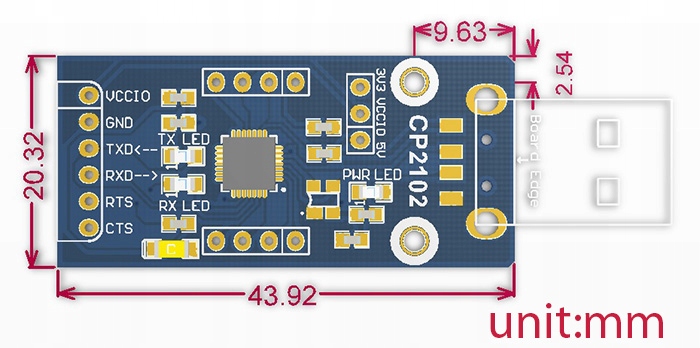

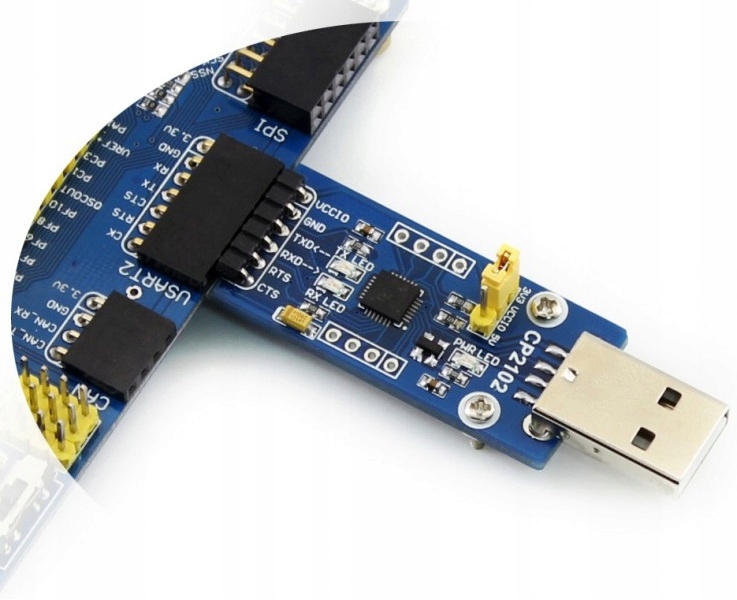

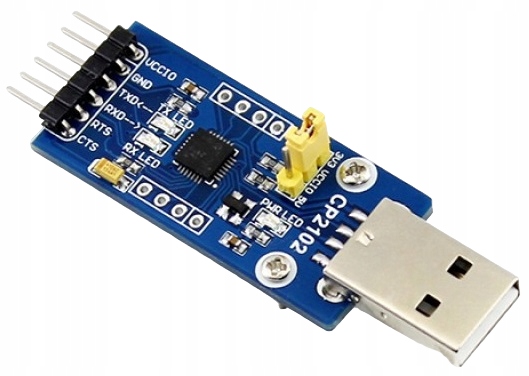

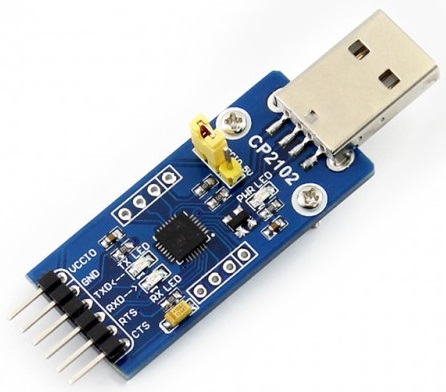

Модуль платы USART UART CP2102 типа A

Технические данные:

- производитель: Waveshare

- модель: 7605

• Преобразование USB в UART в однокристальной системе, нет необходимости в дополнительных резисторах или внешнем генераторе
• встроенная система сброса мощности и регулятор напряжения
• встроенная память EEPROM емкостью 1024 байт
• Совместимость с USB 2.0 (полная скорость: 12 Мбит/с)
• поддержка режима ожидания USB через контакты SUSPEND
• поддержка всех сигналов квитирования и интерфейса модема
• поддерживаемые форматы данных: количество бит: 5, 6, 7, 8; количество стоп-битов: 1, 1,5, 2; четность: нет, четная, нечетная

• Скорость передачи: от 300 бит/с до 1 Мбит/с
• Приемный буфер: 576 байт; буфер передачи: 640 байт
• поддержка аппаратного или программного подтверждения (X-On/X-Off)
• поддержка символов событий
• драйверы виртуального COM-порта:

➡️Windows 8/7/Vista/Server 2003/XP/2000

➡️Mac OS-X/OS-9

➡️Linux 2.4+

• Драйвер USBXpress Direct: Windows 7/Vista/Server 2003/XP/2000, Windows CE
• диапазон рабочих температур: от -40 до +85°C
• Совместимость: Mac, Linux, Android, WinCE, Windows 7/8/8.1/10/11
• Выходное напряжение: 5 В или 3,3 В
• Встроенный системный USB защита: SP0503
• Светодиоды: TXD LED, RXD LED, POWER LED
• На разъеме доступны контакты: TXD, RXD, RTS, CTS

Инструкция по использованию:

При работе с микроконтроллером (MCU):

• VCCIO: выход 3,3 В или 5 В (модуль питается от USB, перемычка должна быть установлена на 3,3 В или 5 В)
• GND: подключение к GND
• TXD: подключение к MCU.RX (сигнал) направление: MCU.RX << CP2102 << PC.TX)
• RXD: подключение к MCU.TX (направление сигнала: MCU.TX >> CP2102 >> PC.RX)
• RTS: подключение к MCU.CTS (направление сигнала: MCU.CTS << CP2102 << PC.RTS)
• CTS: подключение к MCU.RTS (направление сигнала: MCU.RTS >> CP2102 >> PC.CTS)
