ПОТОЛОЧНЫЙ РЕКУПЕРАТОР AWENTA PRO СЕРИИ AVIRA VAVP505

Приточно-вытяжная установка AVIRA – это инновационное устройство, предназначенное для механической вентиляции с рекуперацией тепла, обеспечивающее энергоэффективность до 95%. Благодаря потолочной (подвесной) конструкции является идеальным решением для жилых домов, офисов и коммерческих объектов, где важна экономия пространства и бесшумная, энергоэффективная работа.

Устройство, приобретенное нашей компанией, может быть установлено.

ХАРАКТЕРИСТИКИ ПРОДУКТА:

• Монтажное положение – потолочное (подвесное)
• Противоточный теплообменник с КПД до 95 %
• Эффективные вентиляторы с двигателями EC Ziehl-Abegg и EBM papst
• Автоматический байпас, 100% байпас
• Модулируемый предварительный нагреватель с регулируемым рабочие параметры
• Отличная изоляция благодаря использованию корпуса из EPP (вспененного полипропилена).
• Мобильное приложение для смартфона - Android, iOS и возможность управления через веб-браузер (требуется модуль iNext)
• Система автоматического регулирования расхода (постоянный расход) - в версиях CF
• Стандартно оснащена двумя фильтрами M5 (ISO) ePM10)
• Возможность использования фильтров тонкой очистки F7 (ISO ePM1) с повышенным классом фильтрации.
• Возможность использования фильтра начальной очистки (предфильтра).
• Возможность работы с датчиками: качества воздуха, концентрации углекислого газа и влажности (ВСПМ, ВШХ, ВШВ)
• Возможность промывки теплообменника.
• Длительный срок службы.
• Устойчивость к царапинам. окрашенные элементы на уровне 5 H
• Антибактериальные свойства окрашенных элементов в соответствии со стандартом ASTM E2149-13a
• Возможность управления по протоколу MODBUS RTU

Технические параметры - AVIRA VAVP505 (серия 500)

• Напряжение питания: 230 В переменного тока или 12 В постоянного тока / 50 Гц
• Степень защиты IP: IP33
• Максимальная мощность подогревателя: 2000 Вт
• Макс. потребляемая мощность (без нагревателя): 340 Вт
• КПД при 100 Па: 546 м³/ч
• Макс. частота вращения двигателя: 4400 об/мин
• Уровень шума: 48,0 дБ(А)
• Тип теплообменника: Противоточный перекрестноточный Recair (опция: энтальпийный теплообменник)
• Максимальная эффективность рекуперации тепла: до 95%
• Материал обмена: Полистирол
• Материал корпуса: EPP + сталь с порошковым покрытием
• Всасывающий фильтр: VM5AV605 – M5 ISO ePM10 (опция: VF7AV605 – F7 ISO ePM1)
• Выпускной фильтр: VM5AV605 – M5 ISO ePM10
• Фильтр предварительной очистки (опция): VFWAV605
• Диаметр воздушных патрубков: 260 мм (поворотный)
• Диаметр отвода конденсата: 32 мм
• Контроллер: AERO 4 + NANO COLOR 2
• Байпас: автоматический 100%
• Вентиляторы: 2 радиальных с EC-двигателем
• Система постоянного потока: ДА – (опция)
• Связь: Modbus RTU – ДА
• Интернет-модуль: VLAN iNEXT (дополнительно)
• Датчик качества воздуха: VSPM (дополнительно)
• Датчик CO₂ + влажности: VSHC (дополнительно)
• Датчик влажности: VSHW (дополнительно)
• Весовые единицы: 43 кг

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

Свежий воздух забирается через воздухозаборник, расположенный снаружи здания. Далее по вентиляционным каналам воздух подается в приточно-вытяжную установку. После фильтрации он поступает в теплообменник, где происходит процесс обмена тепловой энергии с потоком выхлопных газов. Воздух нагревается зимой и охлаждается летом. Затем подаваемый воздух поступает в так называемые помещения. «чистый», например гостиная, комната, спальня.

При этом отработанный, загрязненный воздух извлекается из так называемого «грязного» типа туалета, ванной, кухни, прачечной через вытяжные решетки или диффузоры, а затем направляется в приточно-вытяжную установку через вытяжные каналы. После фильтрации он поступает в теплообменник, где происходит процесс «отвода» тепла или холода от используемого воздуха. Затем воздух подается к вытяжке, расположенной снаружи здания.

В стандартную комплектацию установки входят:

● Перекрестно-противоточный теплообменник.

● Фильтры приточного и вытяжного воздуха класса М5.

● Панель управления NANO COLOR 2

● Гибкая трубка отвода конденсата fi32

Вентиляционные установки AWENTA PRO в стандартной комплектации оснащены высококачественными воздушными фильтрами класса М5 (стандарт ISO 16890), удаляющими частицы размером от 2,5 до 10 мкм (микрон), напр. пыльца и мелкая пыль (толщина человеческого волоса составляет от 40 до 120 мкм).

Для поступающего снаружи воздуха можно установить фильтр класса F7, удаляющий мельчайшие частицы размером от 0,3 до 1 мкм, например: вирусы, сигаретный дым, бактерии, грибки и их споры. Грязные фильтры ограничивают транспортировку воздуха, повышают сопротивление установки и увеличивают потребление электроэнергии. На практике это означает более низкую эффективность системы, поскольку количество обмениваемого воздуха будет ниже желаемого, что может негативно отразиться на самочувствии. Поэтому важно регулярно их заменять.

Чтобы продлить срок службы фильтров класса М5 или F7, используемых в приточно-вытяжных установках, можно установить дополнительный фильтр предварительной очистки. Задача фильтра предварительной очистки — задерживать пыль и крупные частицы. Благодаря этому до самого фильтра доходят только мелкие частицы и не вызывают его быстрого износа. Фильтры предварительной очистки имеют кассетную конструкцию, что позволяет легко снимать их для чистки или замены.

В случае фильтра предварительной очистки, фильтрующим материалом которого является нейлоновая сетка, нет необходимости заменять его. Используемый материал позволяет его многократно чистить.

Важнейшие функции контроллера AERO 4 NANO COLOR:

• Четкий главный экран: температура, влажность, качество воздуха, скорость вентиляции и режим работы.
• Режимы установки: Зима, Лето, Охлаждение (ручное или автоматическое).
• Режимы работы: ручной, по расписанию, праздник, праздник, вдали от дома.
• Управление вентиляцией: ВКЛ/ВЫКЛ, ручное переключение передач, режим вентиляции, управление BY-PASS.
• Управление термостатом: обогрев/охлаждение/оба, просмотр температур и настройка зон (комфорт, эко, вне дома).
• Поддержка датчиков: влажность, CO₂, качество воздуха (требуется подключение датчика).
• Режим работы камина – автоматическое увеличение расхода воздуха и дополнительная защита.
• Информационный экран рекуператора: температуры, потоки, обороты, нагреватель и охладитель статус.
• Работа ГВК (земного теплообменника).
• Часы и графики – легкая настройка времени и программ работы.

ОПЦИОНАЛЬНО: ИНТЕРНЕТ-МОДУЛЬ, ДАТЧИК КАЧЕСТВА ВОЗДУХА, ДАТЧИК КОНЦЕНТРАЦИИ CO2 И ВЛАЖНОСТИ, ДАТЧИК ВЛАЖНОСТИ

VLAN (опция) представляет собой интегрированную сетевую систему связи, использующую протокол связи C14 и специальный интернет-модуль.

Модуль обеспечивает мониторинг и удаленное управление настройками вентиляционной установки.

Модуль VLAN (iNEXT) обеспечивает:

• удаленную связь со всеми агрегатами AWENTA PRO через веб-браузер для агрегатов Auros, Avira, Aquila Easy, Aquila и, в случае Установки Auros, AVIRA, Aquila, также через мобильное приложение (для смартфона).
• чтение текущих параметров установки (например, считывание с датчиков температуры)
• контроль эффективности работы установки (переключение передач, режим вентиляции)
• программирование недельного графика работы
• удаленный доступ ко всем пользовательским настройкам
• удаленный доступ к сервисным настройкам для установщика
• обход управление заслонками

Для обеспечения связи с Интернетом необходимо подключить модуль к устройству доступа с разъемом Ethernet – например, маршрутизатору, модему мобильной сети 3G/4G/5G.

Благодаря такому подключению пользователь может управлять вентиляционной установкой онлайн из любого места. Для удаленного управления модулем приточно-вытяжной установки через модуль VLAN необходимо устройство с доступом в Интернет и возможностью работы через веб-браузер (настольный компьютер, ноутбук, планшет, телевизор, смартфон).

Датчик качества воздуха VSPM (опция) используется для измерения содержания углекислого газа и количества пыли PM1, PM2,5, PM4 и PM10. Кроме того, он также измеряет относительную влажность и температуру в помещении. Благодаря использованию датчика приточно-вытяжная установка на основе считанных данных регулирует подачу вытяжного и приточного воздуха в помещения, поддерживая необходимый комфорт.

Пыль PM1 и PM2,5 относится к числу наиболее вредных для здоровья. Это атмосферные аэрозоли, диаметр которых составляет менее 1 микрометра. Поэтому он вреден как для дыхательной, так и для кровеносной системы. Считается, что люди, страдающие заболеваниями легких и сердца, пожилые люди и дети, более подвержены вредному воздействию взвешенной пыли. Физически активные люди также подвергаются последствиям, возникающим в результате воздействия такой пыли.

PM4 и PM10, в свою очередь, представляют собой взвешенные пыли, которые в первую очередь оказывают негативное воздействие на дыхательную систему. Содержащиеся в нем частицы имеют диаметр менее 4 микрон. Они ответственны за приступы кашля, хрипы, ухудшение состояния людей, страдающих астмой и острым тяжелым бронхитом. Исследования показывают, что пыль PM10 косвенно увеличивает риск сердечного приступа и инсульта.

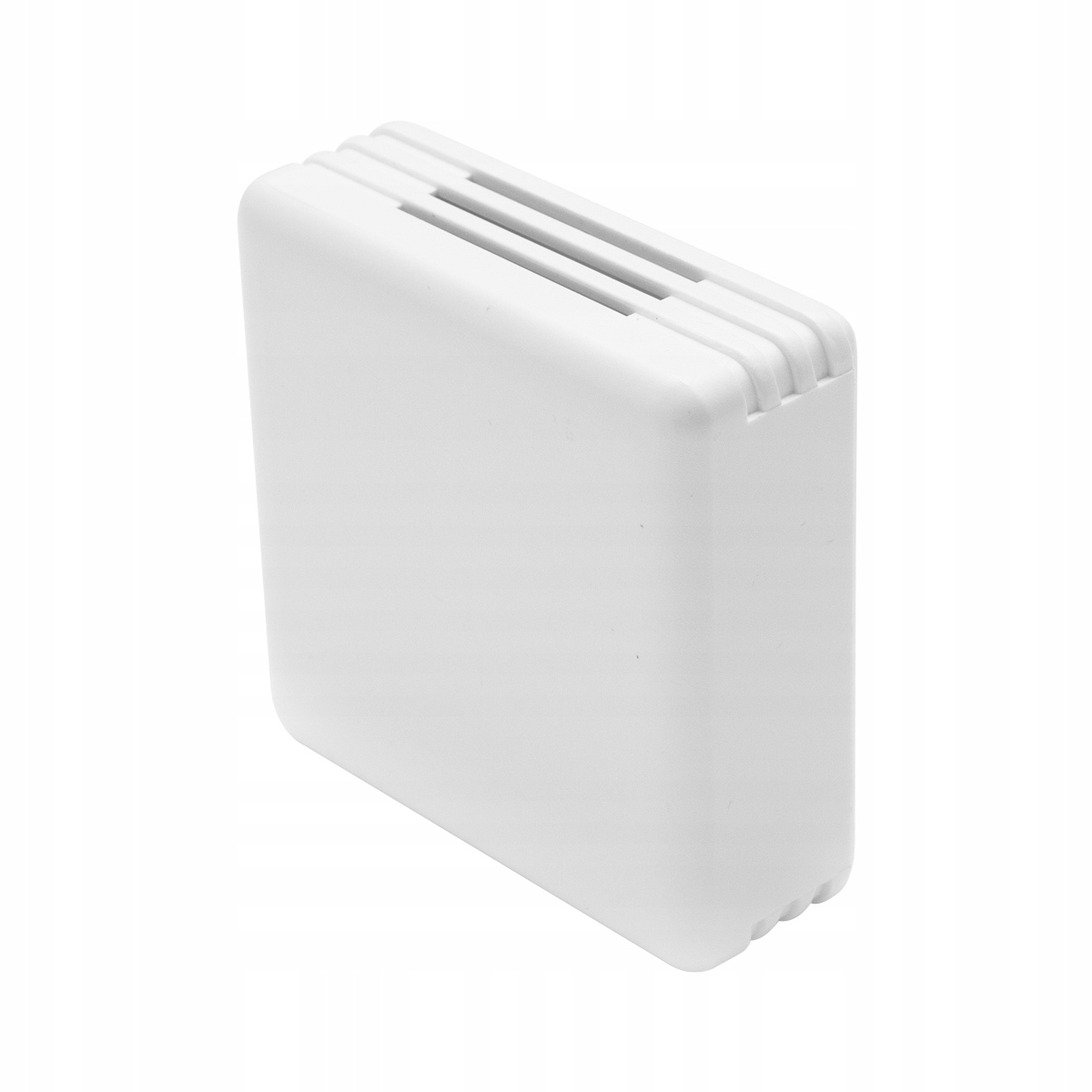

Компактная конструкция устройства позволяет устанавливать его в любом месте, оставаясь незаметным.

Датчик монтируется в помещении, где должно проводиться измерение. Может использоваться внутри помещений без чрезмерной конденсации водяных паров и в допустимом диапазоне рабочих температур от 0 до 55°С.

Датчик оснащен сигнальным диодом, предоставляющим актуальную информацию о степени загрязнения воздуха.

(Дополнительно) датчик предназначен для измерения концентрации углекислого газа и влажности в помещениях. При превышении заданного значения концентрации углекислого газа или влажности эффективность работы приточно-вытяжной установки автоматически увеличивается. VSHC оснащен алгоритмами автоматической калибровки. Чтобы показания были правильными, помещение, в котором находится датчик, следует не реже одного раза в месяц проветривать для корректировки опорной точки. После подключения источника питания VSHC выдает значение 500 ppm CO2. Первое измеренное значение появляется примерно через три минуты. Благодаря автоматической калибровке датчика датчик обеспечивает правильные измерения уже через 30 минут после подключения источника питания. Для обеспечения точных измерений VSHC должен работать непрерывно. Прибор может работать при температуре от 0 до 55 °С при отсутствии конденсации водяных паров.

ВШВ предназначен для измерения влажности в помещениях. При превышении заданного значения влажности эффективность работы приточно-вытяжной установки автоматически увеличивается. Устройство может работать при температуре от 0 до 55 °C.
