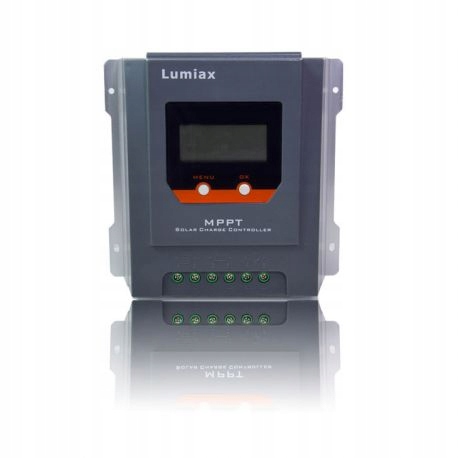

РЕГУЛЯТОР ЗАРЯДКИ MPPT

MT3075BT 30A

Контроллер MPPT серии MT работает на основе усовершенствованной технологии отслеживания точки максимальной мощности (MPPT) и предназначен для фотоэлектрических (PV) систем. /p>

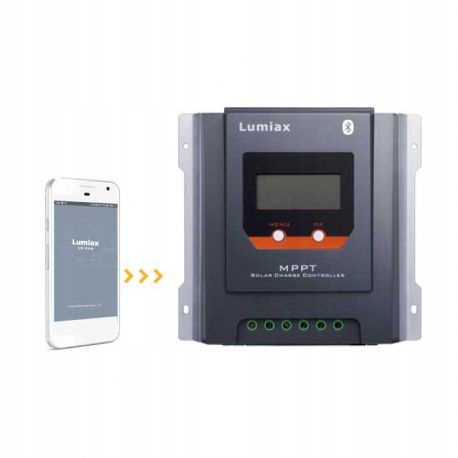

Интерфейс Bluetooth обеспечивает постоянный мониторинг данных в мобильном приложении

Общее описание

Комбинация нескольких алгоритмов отслеживания позволяет быстро и точно отслеживать точку максимальной мощности.

Инновационная технология отслеживания точки максимальной мощности (MPPT), эффективность отслеживания >99,9. %,

Полностью цифровая технология, высокая эффективность преобразования зарядки до 98%

ЖК-дисплей, легкое считывание рабочих данных

Функция статистики энергопотребления в реальном времени,

p>

Автоматическое определение напряжения 12/24 В.

Гибкий выбор батарей: жидкостные, гелевые, AGM и литиевые.

Увеличенный срок службы благодаря дистанционному управлению. датчик температуры.

Регулятор защищен от перегрева встроенной функцией ограничения мощности.

Он также имеет четырехступенчатый процесс зарядки: MPPT, импульсный (повышение), выравнивание, плавающий режим. (плавающий)

Двойная автоматическая защита от слишком высокой мощности зарядки и слишком большого тока.

Многочисленные режимы работы приемника: Always on (всегда включен), Dusk to Dawn (от заката до рассвета) ), Вечер (вечерами) и ручной режим

Связь по Bluetooth

Мобильное приложение для связи по Bluetooth

Ежемесячные эксплуатационные данные можно подсчитывать и отображать графически

Протокол Modbus с RJ11 на основе RS-485, максимизирующий возможности связи.

Полностью автоматическая функция электрической защиты

Технические данные продукта

• Модель: MT3075BT
• Напряжение системы [В]: 12 В/24 В < /li>
• Макс. зарядный ток [А]: 30 А
• Напряжение зарядки MPPT [В]: <14,5/29,0 В (при 25°C)
• Повышающее напряжение [В]: 14,5/29,0 В (при 25 °C)
• Выравнивающее напряжение [В]: 14,8/29,6 (при 25 °C) C) (плавающее)
• Напряжение Float [В]: 13,7/27,45 (при 25°C)
• Отключение нагрузок при низком напряжении [ В]: 10,8–11,8 В/21,6–23,6 В SOC1–5
• Напряжение повторного подключения [В]: 11,6–12,8 В/23,2–25,6 В< /li>
• Защита от перезаряда [В]: 15,5/31,0 В
• Макс. Напряжение разъема аккумулятора [В]: 35 В
• Температурное сжатие [В/К]: -4,17 мВ/К на ячейку (форсирование, выравнивание) -3,33 мВ/ К на ячейку (Float)
• Тип батареи: Жидкостная, гелевая, AGM, литий-ионная
• Связь: BLE 4.2 , RS485(интерфейс RJ11)
• Макс. Напряжение фотоэлектрического разъема [В]: 55 В
• Макс. входная мощность [Вт]: 390/780 Вт
• Напряжение обнаружения сумерек/рассвета [В]: 8,0/16,0 В
• Диапазон отслеживания MPPT: ~Voc0,9
• Выходной ток [А]: 30 А
• Интерфейс USB: -
• Режим работы: Стандартный, D2D, Уличное освещение (2–9 ч)
• Макс. эффективность отслеживания[%]:>99,9%
• Макс. конверсия зарядки [%]: 98%
• Размеры [мм]: 189x182x69
• Вес [кг]: 1
• Собственная потребляемая мощность [мА]: 7 мА
• Температура окружающей среды [°C]: -20 ~ +50 °C
• Температура хранения [°C]: -25 ~ +80°C
• Влажность окружающей среды [HR]: 0 ~ 100 % относительной влажности.
• Класс защиты:IP32

Как работают контроллеры заряда MPPT?

Полное название MPPT (отслеживание точки максимальной мощности) — отслеживание точек максимальной мощности. Это усовершенствованный метод зарядки, который определяет мощность модуля и максимальную точку вольт-амперной характеристики в режиме реального времени, чтобы максимизировать эффективность зарядки аккумулятора.

Увеличение тока:

Когда фотомодуль генерирует более высокое напряжение, чем 14,8 В, MPPT «увеличит» зарядный ток фотоэлектрических модулей.

Зарядка MPPT

Мощность на входе регулятора (Pmax)=Мощность при выход регулятора (Pout),

Iin x Vmp=lout x Vout (входной ток x максимальное напряжение питания = выходной ток x выходное напряжение)

При 100% эффективности. На практике возникают потери при прокладке кабелей и преобразовании.

Если максимальное напряжение питания (Vmp) фотоэлектрических модулей превышает напряжение батареи, это означает, что ток батареи должен быть пропорционально больше, чем выходной ток модуля. чтобы мощность на входе и выходе была сбалансирована. Чем больше разница между Vmp и напряжением батареи, тем сильнее усиление тока. Увеличение тока может быть значительным в системах, где номинальное напряжение фотоэлектрической цепи выше, чем у батареи, как описано в следующем разделе.

Преимущества работы с контроллерами MPPT

Высокое напряжение Фотоэлектрические цепи и подключение к сети.

Еще одним преимуществом технологии MPPT является возможность заряжать аккумуляторы с более низким номинальным напряжением, чем фотоэлектрическая цепь. Например, аккумуляторную батарею на 12 В можно заряжать от автономных фотоэлектрических цепей с номинальным напряжением 12, 24, 36 или 48 В. Также можно использовать модули, подключенные к сети, при условии, что напряжение холостого хода фотоэлектрической батареи (Voc) не превышает максимально допустимое входное напряжение в граничных (самых низких) температурных условиях. Документация по фотоэлектрическим модулям должна включать данные Voc для различных температур. Более высокое входное напряжение фотоэлектрической панели приводит к более низкому входному току фотоэлектрической системы при заданной входной мощности. Фотоэлектрические цепи с высоким входным напряжением позволяют использовать более тонкие кабели. Это особенно полезно и экономично в системах, в которых используются длинные кабели, соединяющие фотоэлектрические модули с контроллером.

Преимущество MPPT перед традиционными ШИМ-контроллерами

Традиционные контроллеры подключают фотоэлектрические модули непосредственно во время зарядки к аккумулятор. Для этого необходимо, чтобы фотоэлектрические модули работали в диапазоне напряжений, обычно ниже Vmp модулей. Например, в системе 12 В напряжение аккумулятора находится в диапазоне 10,8–15 В постоянного тока, тогда как Vmp модулей обычно составляет около 16 или 17 В. Поскольку традиционные контроллеры не всегда работают в Vmp фотоэлектрических модулей, энергия, которую можно было бы использовать для зарядки аккумулятора и питания приемников, тратится впустую. Чем больше разница между напряжением батареи и Vmp модулей, тем больше потери энергии.
