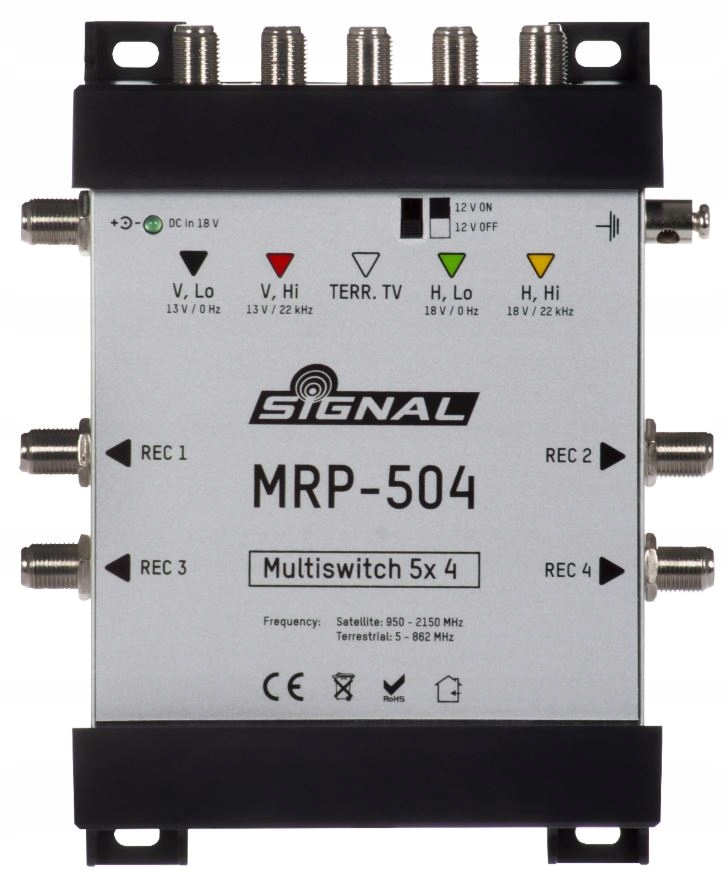

Мультисвич MRP-504 Сигнал 5/4 с пассивным трактом эфирного ТВ

Отличительные особенности:

• радиальный мультисвитч,
• входы: 4 от quatro LNB, 1 наземный DVB-T,
• выходы: 4 для SAT-тюнеров,
• пассивная дорожка FM/DVB-T, оснащенная переключателем включения/выключения 12 В постоянного тока,
• разделение входов более 25 дБ,
• высокое разделение выходов 30 дБ (отсутствие перекрестных помех между полосами и поляризациями),
• предварительная коррекция характеристик кабеля,
• очень высокая входной уровень 105 дБмкВ,
• высокий выходной уровень: 100 дБмкВ,
• индикаторы напряжения питания и мультипереключателя (простая диагностика сбоя питания или короткого замыкания в цепи заземления),
• li>
• заземление,
• компактные размеры 146×120×42 мм,
• внешний источник постоянного тока 18В 1А,
• 3- гарантия год.

Новое семейство мультисвитчей Signal позволяет реализовать установки RTV/SAT в частных домах, а также в небольших жилых и офисных зданиях. Мультисвичи предназначены для работы внутри здания. Многодиапазонные коммутаторы предназначены для установок, основанных на звездообразной топологии. В системах этого типа провода от концевых розеток сходятся в месте установки мультисвитча или группы мультисвитчей. Высокое разделение выходов (отсутствие перекрестных помех между диапазонами и поляризациями) и встроенная предварительная коррекция характеристик кабеля позволяют исключить влияние затухания в кабеле, увеличивающегося с частотой.

Коммутатор оснащен пассивный тракт эфирного телевидения, поэтому рекомендуется использовать антенный предусилитель или усилитель, который будет компенсировать затухание мультисвитча (12 дБ) и пассивных элементов в монтаже (кабель, розетки, разъемы) в тракте эфирного телевидения. При выборе усилителя следует также учитывать уровень сигнала от передатчика (мощность и высота передатчика, расстояние до точки приема, коэффициент усиления антенны, рельеф местности между передатчиком и приемником). Актуальный список передатчиков можно найти на странице Данные передатчиков наземного телевидения в Польше.

Мультисвитч оснащен переключателем напряжения 12 В на антенном тракте. Для включения усилителя установите его в положение «Вкл.». Если используется усилитель с собственным источником питания, например AWS 1/1 F B1216 (с регулировкой усиления), оставьте переключатель в положении «Выкл.».

Мультипереключатель и блок питания оснащены светодиодными индикаторами состояния питания. Если они исправны, оба должны гореть.

Если после подключения эфирной антенны и включения питания мигают светодиоды на блоке питания и мультипереключателе, это указывает на короткое замыкание в эфирном антенный путь. Это может быть вызвано включением питания в эфирном тракте у антенны без усилителя или плохим соединением разъемов (короткое замыкание между центральным проводом и экранирующей оплеткой кабеля). Немедленно отключите питание и устраните причину.

Использование отдельного усилителя имеет следующие преимущества:

• оптимизация затрат на установку,
• выбор наиболее подходящего усилителя ( уровень усиления, место установки, раздельная регулировка УКВ и УВЧ),
• питание усилителя от мультисвича (отдельный блок питания не требуется).

Устройство распределяет сигнал от одного спутникового и эфирного телевидения и FM-радио максимум до четырех розеток. Таким образом, мы можем подключить до четырех спутниковых тюнеров с одной головкой. Если тюнер имеет жесткий диск (PVR), то для его нужд следует зарезервировать два мультисвитч-выхода. Неиспользуемые выходы мультипереключателя следует нагрузить резистором сопротивлением 75 Ом
