КОМПЛЕКТ 3-ХОДОВЫХ АЛМАЗНЫХ СМЕСИТЕЛЬНЫХ КЛАПАНОВ DN25, ПРИВОД AFRISO 1 ДЮЙМ

Комплект регулирования 1"

• 3-позиционный привод 230В ARM 141 AFRISO (1-го поколения) с монтажным комплектом
• 3-ходовой регулирующий смесительный клапан 1" DIAMOND ART.18-25

Комплекты регулирования широко используются в различных типах систем отопления, кондиционирования и других установках, в которых используются самые популярные трехточечные регуляторы.

Комплекты управления состоят из латунного трехходового поворотного смесительного клапана, монтажного комплекта и электропривода ARM 141 (230 В переменного тока, 3-точечный, время вращения 120 с, крутящий момент 6 Нм).

3-точечный актуатор 230В ARM 141 AFRISO

Актуатор ARM отличается современным дизайном и привлекательным внешним видом. Индикация на синем кольце привода указывает положение зеркала смесительного клапана. Ручное вращение клапана возможно благодаря использованию специальной муфты. Понятная схема электрических соединений расположена на боковой стороне привода. Не требует обслуживания. Поставляется с электрическим кабелем длиной 2 м.

Технические данные привода

• Напряжение питания: 230 В переменного тока
• Время поворота на 90°: 120 секунд
• Крутящий момент: 6 Нм
• Тип управления: 3-точечный
• Диапазон рабочих температур: 0 ÷ 50ºC
• Потребляемая мощность: 2,5 В.А.

Инструкции по установке и комплект для сборки входят в комплект:

• переходник головки клапана
• переходник привода/регулятора
• длинный винт для прикручивания привода/контроллера ARM
• короткий винт для прикручивания переходника
• инструкция по установке

3-ходовой регулирующий смесительный клапан 1" АРТ.18-25

Технические данные клапана:

• Присоединительный диаметр: 1''
• Пропускная способность: 12 КВС
• Рабочее давление: ≤ 10 бар
• Рабочее температура: ≤ 110°C
• Концентрация гликоля: 50%
• Материал: Латунь

Размеры клапана:

• Размер A: Rp 1"
• Размер H: 91 мм
• Размер Д: 82 мм

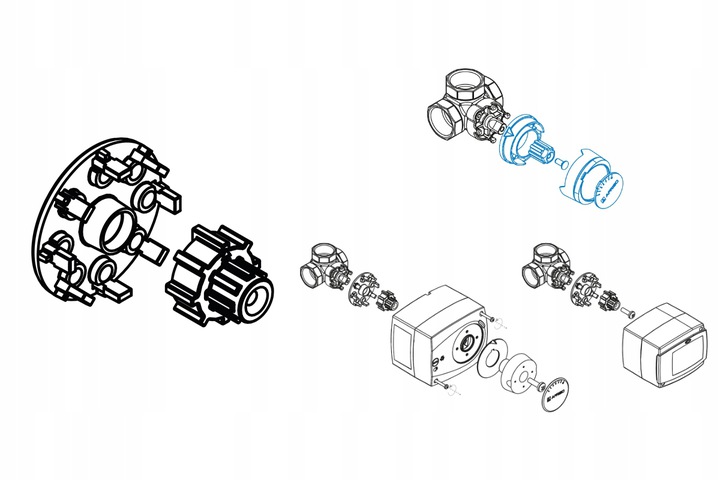

Примеры сборочных схем:
