Нагревательная пластина ZVS Элементы модуля высокоиндукционного нагревателя N7
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 999
Просматривая «Нагревательная пластина ZVS Элементы модуля высокоиндукционного нагревателя N7» данный товар из каталога «Остальные», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
Функция:
1. В цепи индукционного нагрева используется источник постоянного тока низкого напряжения 12–48 В, мощность 1000 Вт и высокая скорость нагрева.
2. Используется для термообработки, такой как закалка и отжиг мелких деталей, а также может использоваться с графитовым тиглем для выплавки металла.
3. Благодаря отличному изготовлению печатной платы, шнур питания полностью изготовлен из меди, что значительно увеличивает силу тока.

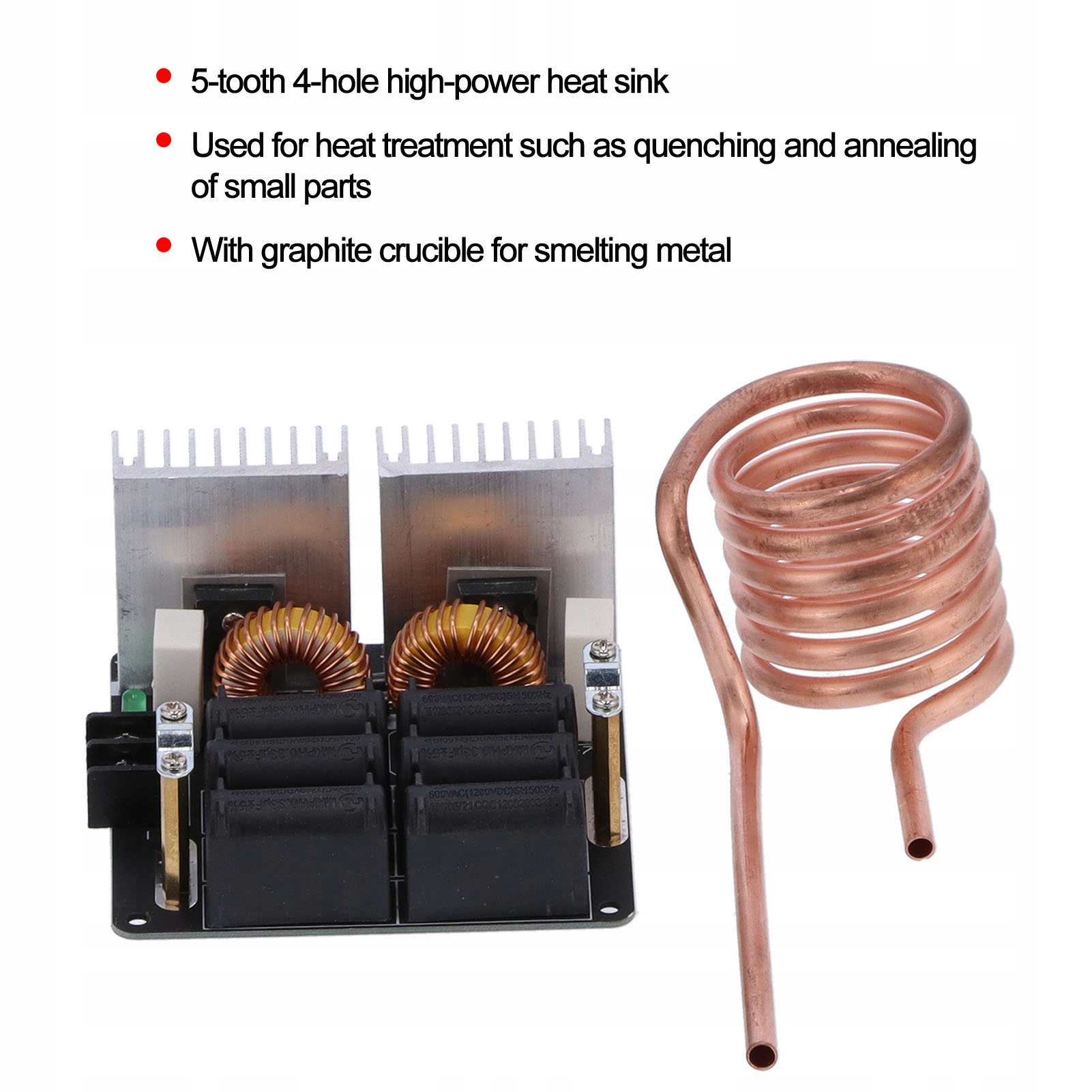

4. Использование мощного радиатора с 5 зубцами и 4 отверстиями, что обеспечивает лучшее рассеивание тепла и безопаснее в использовании.
5. На выходной клемме параллельно используются прокладки M4, которые можно подключить к другим выходам, например, к блоку высокого напряжения.
6. На плате имеется порт 2,54 мм. После подключения регулятора подключите поддерживающий охлаждающий вентилятор и водяной насос.
Спецификация:
- Тип изделия: нагревательная пластина.
- Входное напряжение: 12–48 В, рекомендуется 36 В.
- Требования к питанию: ≥10 А (менее 12 В), ≥ 15 А (выше 15 В).
- Размер нагревательной пластины: прибл. 100 x 100 мм / 3,9 x 3,9 дюйма.
- Размер радиатора: прибл. 100 x 32 x 58 мм / 3,9 x 1,3 x 2,3 дюйма.
- Меры предосторожности при использовании:
1. Минимальное входное напряжение этого модуля составляет 12 В, но это не означает, что можно использовать все источники питания 12 В. Напряжение составляет 12 В, а ток должен быть выше 10 А, прежде чем можно будет использовать источник питания. Если мощность источника питания слишком низкая, фактическое выходное напряжение источника питания будет значительно снижено при выходе мощности. Когда напряжение ниже 12 В, оба МОП-транзистора будут открыты одновременно. И сжечь МОП-трубку.
2. Некоторые покупатели не заметят, что требования к питанию источника питания приводят к нагреванию МОП-трубки во время использования. Если вы обнаружите, что трубка MOS слишком горячая, сначала проверьте, соответствует ли выходная мощность источника питания требованиям.
3. Плату нельзя разряжать, иначе она будет издавать высокочастотный шум, и тогда МОП-лампа нагреется и перегорит.
4. Для индукционного нагрева рекомендуется использовать источник питания 36В20А. Мощность блока питания 12В слишком мала и реакции на нагрев почти нет. Более того, нагрев блока питания 12 В легко приведет к падению выходного напряжения блока питания, а если оно ниже 12 В, это очень опасно.
5. Мощность индукционного нагрева очень велика, и выделение тепла неизбежно, поэтому не забывайте хорошо рассеивать тепло.
6. Хотя эта плата драйвера может выдерживать ток выше 20 А, во избежание несчастных случаев и повреждений рекомендуется не превышать 48 В, 20 А.
7. Встроенное нагревательное кольцо имеет диаметр 40 мм и номинальное напряжение 24 В. Если вы используете напряжение выше 30В, необходимо использовать нагревательное кольцо с внутренним диаметром 50 мм и более. И вентилятор, и водяной насос питаются от напряжения 12 В постоянного тока. Пожалуйста, включите их отдельно, чтобы не сжечь вентилятор и водяной насос.

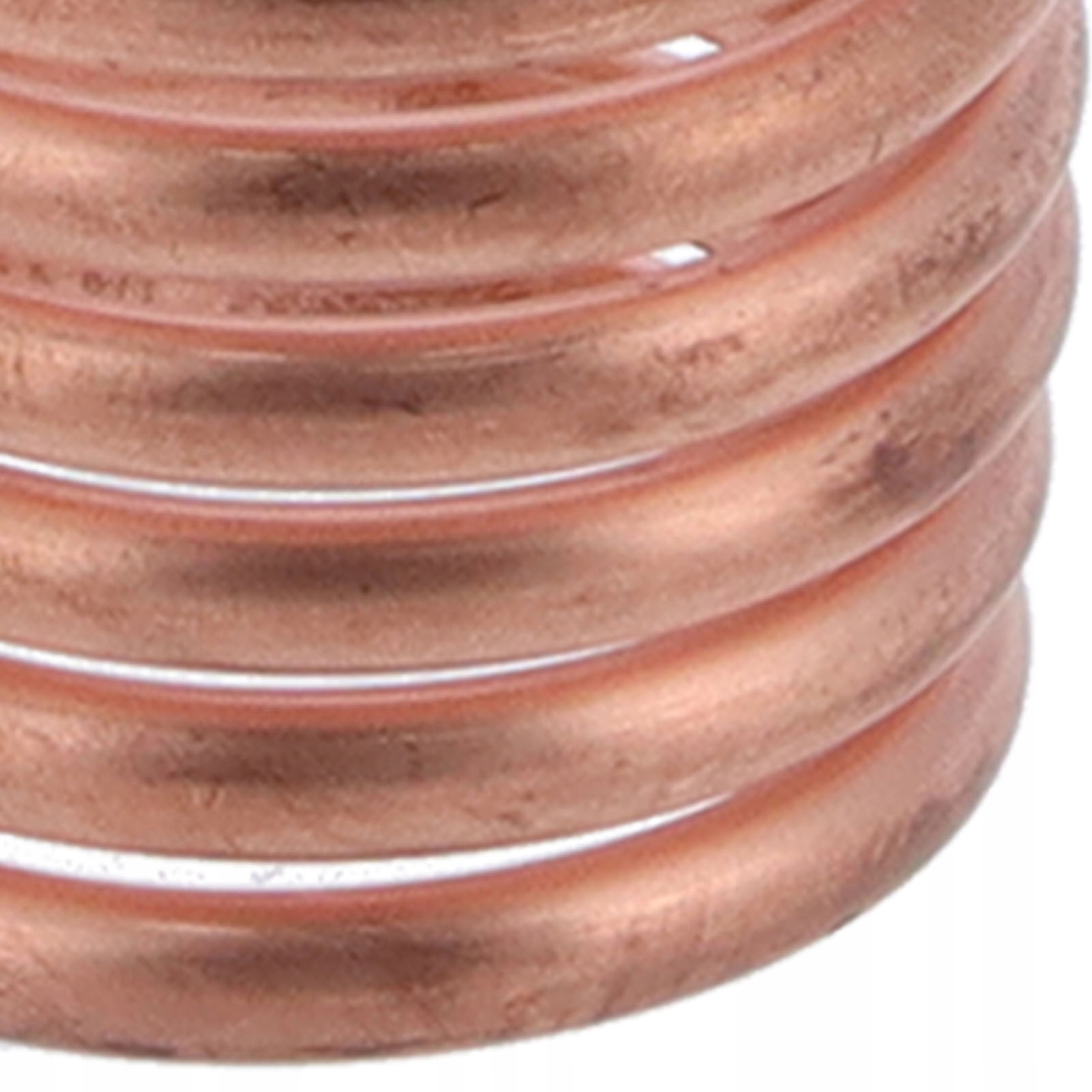

8. При индукционном нагреве используйте медную трубку, подходящую к этому продукту, или оберните ее в соответствии со стандартом из 8 кругов с внутренним диаметром 40 мм, в противном случае покупатель будет нести ответственность за любые проблемы со сгоранием.
Список упаковки:
- 1 нагревательная пластина 1 медная труба
