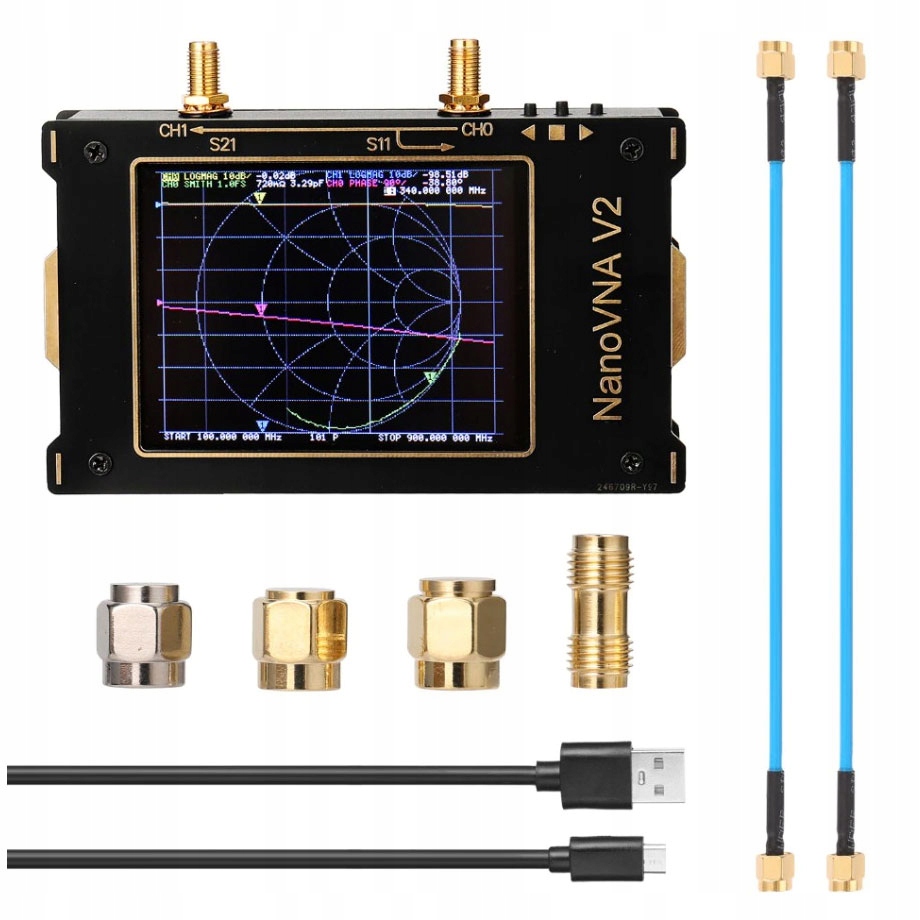

nanovna -f v2 -сетевая сеть Анализатор 50 кГц - 3 ГГц

nanovna-f v2-это простой анализатор векторной сети, используемый для измерения антенн MF HF VHF UHF. Это расширение версии Nanovna. Анализатор имеет возможность подключаться к компьютеру и управлять устройством. Программное обеспечение позволяет экспортировать файлы Touchstone (SNP), которые, в свою очередь, можно использовать для проектирования и моделирования с использованием других программ моделирования и проектирования. Улучшенный алгоритм может использовать нечетную гармоническую SI5351 для поддержки частоты измерения до 3 ГмГц. Системы ввода представляют собой экран в уменьшении нарушений извне и повышают точность измерения. Широкий диапазон от 50 кГц до 3000 МГц с динамикой от 50 дБ до 80 дБ. Маленькие размеры, простая работа обеспечивает превосходные возможности измерения. Идеально подходит для DIY и в качестве измерительного устройства для начинающих для анализа векторной сети. Продукт имеет 3,2 -дюймовый экран дисплея с разрешением 800 x 480 пикселей. Встроенная батарея в 5000 мАч позволяет выполнять измерения до 7 часов без перерыва.

• Портативный векторный сетевой анализатор Nanovna-F V2-это новый продукт, разработанный на основе Nanovna-F. Использует 3,2-дюймовый ЖК-дисплей IPS и алюминиевый сплав. Это стандартно оснащен большой литийной батареей 5000 мАч. Обслуживание сенсорного экрана и боковых кнопок, поддержка интерфейса на китайском и английском языке. Дизайн этого продукта основан на Nanovna Edy555 и SAA V2 от Fruitommm, а углубленная оптимизация программного обеспечения основана на предыдущем продукте Nanovna-F. Рабочий интерфейс совместим с Nanovna-F, диапазоны измерений расширены до 3 ГГц, а динамические диапазоны больше. Измерение более точное, а обслуживание более удобно;
• ▶ 3,2-дюймовый ЖК-дисплей TFT, угол просмотра ультрасероки, долгосрочное использование не повредит.
• ▶ Весь корпус сплава алюминиевого сплава, твердое и долговечное, эффективно экранирующее электромагнитное помехи, чтобы обеспечить точность измерения.
• ▶ Радиочастотный интерфейс - это SMA, которая удобна для объединения различных тестируемых деталей.
• ▶ Полный сенсорный экран, с 3 боковыми кнопками одновременно, гибкой и удобной работой.
• ▶ Интерфейсная служба на китайском и английском языке.
• ▶ Оптимизированный дизайн пользовательского интерфейса, удобный для пользователей при выполнении измерительных операций.
• ▶ Регламент яркости экрана.
• ▶ Facilal Software может быть обновлено с помощью виртуального D Disk, вам не нужен программист, а прошивка может быть обновлена ​​с использованием включенного кабеля USB Type C.
• ▶ Стандартные калибровочные детали высокого качества и стабильный кабель RG405, обеспечивающий точность калибровки.
• ▶ Разработано с помощью выходного интерфейса USB, который может поддерживать выходную мощность 5V / 1A.
• ▶ Используя интегрированную схему для зарядки с высокой точкой, время зарядки короче.
• ▶ Поддержав компьютерное программное обеспечение хоста, хост -компьютер поддерживает интерфейсы на китайском и английском языке.
• ▶ Изображения экрана устройства можно получить, сделав экрановый скриншот хоста.
• ▶ Функция: может измерить параметры S, фактор постоянного напряжения, диаграмма Smith, фаза, задержка группы и т. Д.
• Технические данные:
• Модель: nanovna-f v2 = s-a-a-2 nanovna v2
• Объем частоты измерения: 50 кГц - 3000 МГц

  Материал: PCB+Metal

  Основной цвет: черный+золото

  Диапазон частот измерений: 50 кГц-3 ГГц

  Система динамического диапазона (после калибровки): 70 дБ (от 50 до 1,5 ГГц); 60 дБ (до 3 ГГц)

  S11 Noise Пол (после калибровки): -50 дБ (вверх -1,5 ГГц); -40db (до 3 ГГц)

  Скорость развертки: 100 баллов / второй

  Точки развертки (на устройстве): 10-201 точки, регулируемые

  Точки развертки (USB): 1-1024 точки, регулируемый

  Питание: USB, 4,6 В -5,5 В

  rf порт: sma

  usb -интерфейс: micro usb

  Экран отображения: 3,2-дюймовый TFT

  Аккумулятор: 1 * литийная батарея, 1950mah (в комплекте)

  Порт 2 Потеря возврата: ≥13 дБ (до 3 ГГц), 20 дБ (UP - 1,5 ГГц)

  Отслеживание дисплея: 4, Маркировка: 4, Настройка Сохранить: 5

• Компактная конструкция
• Размеры: 115 x 80 x 27 мм
• разъем SMA для прикручивания проводов
• Построен -в 5000 мАч батареи, позволяющая непрерывно работать до 7 часов
• сенсорный экран и 3 кнопки функций
• Меню на английском и китайском
• Параметры мощности: 5V/1A
• Возможность подключения к компьютеру и работы с использованием программного обеспечения
