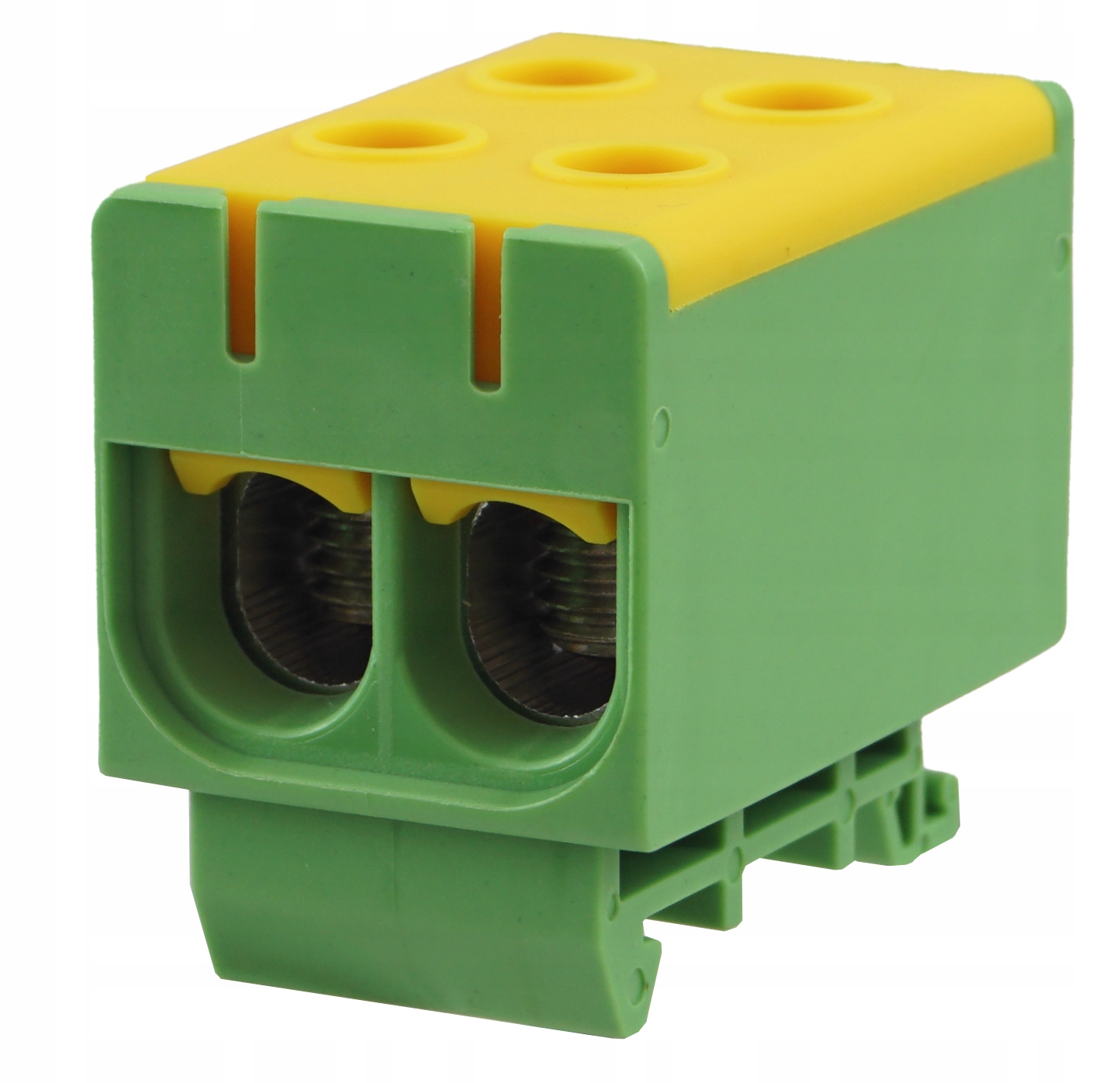

КОМПАКТНЫЙ СОЕДИНИТЕЛЬ РЕЛЬСА ЖЕЛТЫЙ ЗЕЛЕНЫЙ 4X 2,5-50 мм2

ИНДЕКС: ZG-50/2-PE

Клеммная колодка ZG универсальная, 1-полюсная, с четырьмя отверстиями, для проводов сечением от 2,5 до 50 мм2.

• Зелено-серый резьбовой соединитель для рейки, предназначен для < b >монтируется на стандартную DIN-рейку 35 мм.
• Как и другие разъемы этого типа, применяется для электрического и механического соединения медных и алюминиевых кабелей. b> li>
• Можно использовать как для проводов, так и для кабелей указанного сечения.

✅ Технические данные:

• Сечение проводов Al/Cu: от 2,5 до 50 мм2
• Номинальное напряжение: 750В
• Номинальный ток Cu 160 А, Al 145 А
• Момент затяжки: 4 Нм (2,5–4 мм2), 12 Нм (6–50 мм2)
• Сечение подключаемого многожильного кабеля без наконечника: 2,5...50 мм²
• Сечение подключаемого многожильного кабеля с наконечником: 2,5...50 мм²
• Материал зажима - алюминиевый сплав
• Монтаж: на рейку TH35(DIN) или непосредственно на монтажную пластину
• Класс воспламеняемости изоляционного материала в соответствии с UL94: V0
• Цвет: Зелено-желтый
• Материал элемента, изолирующий материал: Термопластик
• Тип электрического подключения 1: Винтовое соединение
• Положение подключения: боковое
• Количество уровней: 2
• Количество клемм на уровне: 2
• Способ установки: Монтажная рейка DIN TH-35 мм.
• Диапазон рабочих температур: 80 ... 80 °C

✅ Сборка

• Нажим: винт с внутренним шестигранником.

✅ Размеры разъема:

• Ш: 29,8 мм
• В: 43 мм
• Д: 49 мм

✅ Дополнительная информация:

• 1. Установочный винт с внутренним шестигранником, обеспечивающий простой и надежный монтаж кабеля.
• 2. Большой диапазон сечений и возможность подключения множества проводов к одной клемме разъема ЗГ.
• 3. Монтаж на Лента DIN TH35 или непосредственно на монтажной пластине с помощью винтов.
• 4. Компактный корпус небольших размеров. Разъем выполнен из моноблока. МАТЕРИАЛ PA66.
• 5. Информация об электротехнических параметрах выгравирована на корпусе.
