Настенный блок рекуперации тепла Harmann

AIRDOT Link

Технические данные

• Модель: AIRDOT Link – проводная связь устройств b>< /li>
• Макс. расход воздуха: 60 м3/ч
• Макс. мощность. 7 Вт
• Напряжение: 50 Гц
• Источник питания: 220–240 В переменного тока
• Темп. окружающая среда: -30 +50˚C
• Уровень защиты: IPX4
• Вес: 4,9 кг
• Подходит для установки в перегородку 250–500 мм

Сертификат ПЖ

Рекуператор AIRDOT имеет сертификат ПЖ.

Это значит, что он не оказывает негативного влияния на здоровье человека и окружающую среду.

Описание

Зональный рекуператор AIRDOT эффективно вентилирует, удаляет лишнюю влагу и контролирует ее уровень в помещении. Он работает циклически в функции приточно-вытяжной вентиляции. Подает свежий воздух, нагретый ранее накопленным теплом.

Объединение устройств в систему позволяет вентилировать весь объем.

В базовой версии AIRDOT Easy может работать как одно устройство – однако, если требуется большая эффективность, стоит планировать установку двух блоков.

В версии AIRDOT Link благодаря взаимной проводной связи рекуператоры синхронизируются приточного и вытяжного воздуха.

Для версий AIRDOT Link и AIRDOT Link+ требуется пульт дистанционного управления с ЖК-дисплеем. С одного пульта можно управлять несколькими рекуператорами.

Преимущества рекуператора AIRDOT Link

• Тихая работа благодаря расположению вентилятора за теплообменником
• снаружи
• Удлиненный керамический нагреватель теплообменник с высоким КПД (до 93%)
• Простая и элегантная форма
• Наклоняющаяся панель, служащая запорной заслонкой
• Высокоэффективный бесщеточный двигатель< /li>
• Простота чистки и обслуживания.
• Двойной пылевой фильтр, моющийся и легкодоступный.
• Светодиодный индикатор, сигнализирующий о работе устройства.
• Нет необходимости сливать конденсат< /li>
• Возможность настроить до 16 устройств через проводную связь.
• Автоматический перезапуск после сбоя питания.

Конструкция

Доступные версии рекуператора

Характеристика устройства в базовой версии AIRDOT Easy (модель имеется на других наших аукционах)

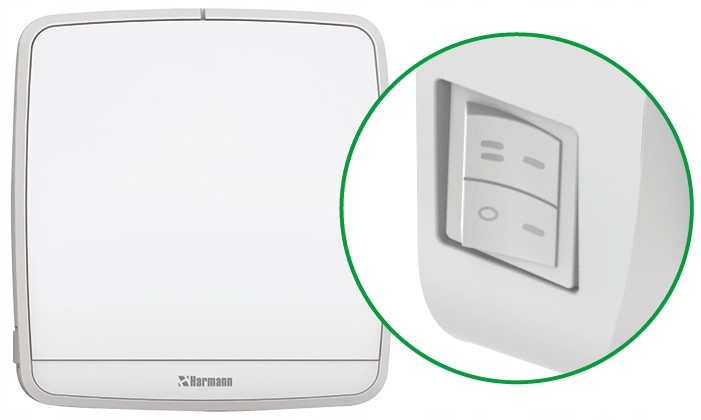

• Переключатель и переключатель передач на корпусе (две скорости)
• Диод, сигнализирующий работу устройства
• Возможность использования стандартного настенного переключателя

Технические характеристики устройства в версии с проводной связью AIRDOT Ссылка (модель, предложенная на аукционе выше)

• Включение корпуса (возможно дистанционное управление)< /li>
• Функция ожидания (спящий режим)
• Функция гигростата
• Диод, сигнализирующий о работе устройства и необходимости очистки фильтра
• Доступно четыре уровня скорости , управляемый с помощью пульта дистанционного управления.
• Возможность связи до 16 устройств через кабельное соединение.

Спецификация устройства в версии с беспроводной связью AIRDOT Link+ (модель доступна на других наших аукционах)

• Включение корпуса (возможно управление с пульта)
• Функция ожидания (спящий режим)
• Функция гигростата.
• Диод, сигнализирующий о работе устройства и необходимости очистки фильтра.
• Четыре уровня скорости, управляемые с пульта.
• Возможность настроить до 16 устройств по беспроводной связи

Принцип работы

Первый цикл

Отбор теплого, спертого воздуха и передача тепла в теплообменник.

Второй цикл

Подача свежего воздуха с одновременным отводом накопленного тепла.

Интеллектуальная автоматизация

адаптирует работу к потребностям и объединяет агрегаты в одну эффективную систему вентиляции.

- Автоматический режим – Рекуператор работает при средней мощности вентилятора. скорость – циклически по 70 секунд в режиме вытяжки и 70 секунд в режиме притока. После нажатия кнопки «АВТО» прибор тестирует активные датчики (датчик сумерек, гигростат и CO2, если таковой имеется). Если считано значение выше заданного параметра, то рекуператор начнет работать в режиме максимального выхлопа до восстановления предельного значения параметра

- Функция ожидания (спящий режим) - Рекуператор остается в спящем режиме с закрытой шторкой, но датчики остаются активными. Если параметры воздуха изменяются, например, когда влажность или концентрация CO2 превышают установленный предел, устройство автоматически запускается в режиме вытяжки на максимальной скорости. После выравнивания параметров воздуха рекуператор возвращается в режим ожидания. Данный тип работы устройства хорошо работает в случае длительного отсутствия домочадцев.

- Функция гигростата с возможностью выбора трех значений: 40% - 55% - 70% Можно установить максимальный порог влажности для гигростата, чтобы адаптировать его к помещению, в котором он работает. После установления уровня относительной влажности устройство будет непрерывно забирать воздух из помещения до тех пор, пока показания датчика не упадут ниже заданного значения. В случае совместной работы нескольких агрегатов все устройства будут работать в режиме вытяжки до тех пор, пока влажность не упадет до нужного значения. По умолчанию установлен уровень H2, который соответствует относительной влажности относительной влажности: 55%.

- Датчик сумерекПри уменьшении интенсивности освещения скорость вентилятора снижается. автоматически устанавливается на минимум для ограничения шума.

- Регулировка количества подаваемого воздуха с помощью переключателя на корпусе, пульта дистанционного управления или настенного переключателя (в зависимости от модели). .

Быстрая сборка

1. Просверливаем в стене отверстие диаметром Ø D=160мм под углом 2° и подключаем кабели.

2. Вставьте трубку в монтажное отверстие.

3. Установите переднюю и заднюю панели.

4. Устанавливаем основной модуль с вентилятором и теплообменником.

Изделие соответствует техническим требованиям, указанным в программе «Чистый воздух», и находится в списке «Зеленых устройств и материалов» (ZUM).

Список UTI является вспомогательным средством. для претендентов программы «Чистый воздух.Воздух» при выборе устройств и материалов, подлежащих финансированию.

Размеры [мм]
