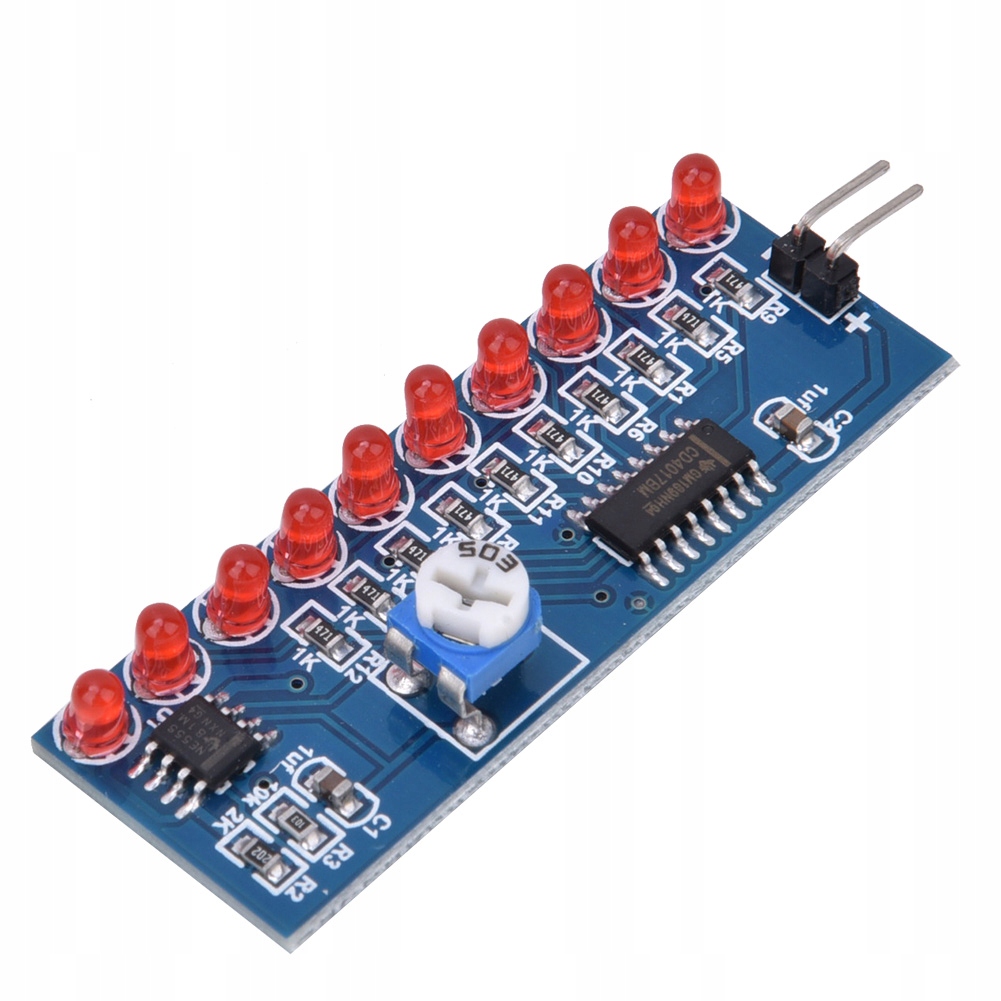

NE555 + CD4017 Светодиодный модуль проточного света воды 2 ПК
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 100
Оплачивая «NE555 + CD4017 Светодиодный модуль проточного света воды 2 ПК», вы можете быть уверены, что данный товар из каталога «Модули» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
2 шт. NE555 + CD4017 Светодиодный модуль преследования протекающей воды, устанавливающейся для самостоятельной ассемлемы Электронной схемы
Функция:
1. Он состоит в основном из цепи генерации тактовой частоты и цепи десятичного метра.
2. Samovzbudny Multi -Bid с NE555 Core, заряды источника питания от конденсаторов от C1 до R2, R3, R4. Когда C1 начинает заряжать, PIN 2 NE555 все еще находится на низком уровне, поэтому выходной контакт 3 находится на высоком уровне. Когда источник питания заряжается до 2/3 напряжения питания от R2, R3 и R4, уровень выходного вывода 3 изменяется от высокого до низкого уровня, и включен внутренняя выгружающая лампа NE555. Конденсатор C1 разряжается 7-контактным разъемом R4, R3 и NE555. До тех пор, пока напряжение на C1 не будет ниже 1/3 от напряжения питания, 3-контактный уровень NE555 изменяется от низкого до высокого уровня. C1 снова заряжен, и цикл создает колебание.
3. Время зарядки составляет: 0,695 (R2+R3+R4) C1, время разряда составляет: 0,695 (R4+R3) C1, R4 можно регулировать, чтобы контролировать частоту выходного сигнала, а сигнал колебания часов NE555 постоянно добавляется до 14. PIN CD4017.
4. Десять светодиодов подключены к 10 выходам CD4017. Когда выход 10017 попеременно генерирует высокий уровень под влиянием тактового сигнала, диоды D1-D10 выделяются последовательно, создавая влияние света воды.
5. исправьте R4, чтобы отрегулировать скорость потока светодиодного света.
Спецификация:
Тип статьи: свет проточной воды
напряжение: 2,5 ~ 14,5 В
Размер: 5,4 x 2,1 см/2,13 x 0,83 дюйма
Толщина: 1,6 мм
Список пакетов:
2 x Модуль
