EACOON R-G5 LC 28 — 60 кВт, 17 кг, одноступенчатая масляная горелка

Одноступенчатая жидкотопливная горелка EACOON R-G5 LC (L=107 мм, диаметр=89 мм), мощность: 28–60 кВт

Серия EACOON R-G одноступенчатых дизельных горелок представляет собой полный ассортимент продукции, предназначенной для удовлетворения всех потребностей в отоплении жилых зданий, малых предприятий или технологических промышленных процессов.

Серия R-G доступна в трех различных вариантах. модели мощностью от 28 до 213 кВт, разделенные на две разные конструкции.

Во всех моделях используются одни и те же компоненты, разработанные R-G для серии R-G. Высокий уровень качества гарантирует безопасную эксплуатацию.

При разработке этих горелок особое внимание было уделено снижению шума, простоте установки и регулировки для получения минимально возможного размера, подходящего для любого типа котла, доступного на рынке.

Все модели одобрены европейским стандартом EN 267 и соответствуют европейским директивам относительно электромагнитной совместимости, низкого напряжения, эффективности машины и котла.

Все горелки R-G прошли испытательный запуск и прошли полную проверку. проверка работоспособности перед отправкой с завода.

ОПИСАНИЕ МАСЛЯНОЙ ГОРЕЛКИ EACOON R-G5 мощностью 28-60кВт

Маслогорелка EACOON R-G5 LC представляет собой одноступенчатую жидкотопливную горелку серии R-G.

Основные параметры:

Мощность: 28 - 60 кВт, расход топлива: 2,4 - 5,0 кг/ч, длина жаровой трубы L=107мм, диаметр жаровой трубы 89мм.

Диаграмма: зависимость тепловой мощности и расхода топлива от давления в камере сгорания

Вид масляной горелки EACOON Р-Г5

Жаровая труба РГ-5

Воздухозаборник РГ-5

⭐Благодаря компактной конструкции горелки серии EACOON R-G имеют легкий доступ ко всем элементам, связанным с регулировкой, сборкой и эксплуатацией горелки.

Вид горелки Eacoon R-G5 после снятия корпуса

РАЗМЕРЫ МАСЛЯНОЙ ГОРЕЛКИ EACOON R-G5: 28-60кВт

Вт EACOON Жидкотопливные горелки R-G5 стандартно имеют жаровую трубу длиной L = 107 мм (длина F) и диаметром 89 мм (H). Опционально имеются горелки R-G5 с макс. длина трубы L = 180 мм.

РАЗМЕРЫ МАСЛЯНЫХ ГОРЕЛОК EACOON серии R-G: 5-10-20

ТЕХНИЧЕСКИЕ ДАННЫЕ МАСЛЯНЫХ ГОРЕЛОК EACOON R-G5

Тепловая мощность - выходная мощность: 28 - 60кВт / 2,3 - 5,0 кг/ч

Топливо:

- Дизельное топливо, вязкость 4–6 мм²/с при 20°C (Hi = 11,86 кВтч/кг)

- Печное топливо, вязкость 1,6–6 мм²/с при 20 °C (Hi = 11,97 кВтч/кг)

- Дизельное топливо и смеси биотоплива (FAME) согласно EN 14214) до 10 %

Электрическое питание: Однофазное, ~ 50 Гц, 230 В ± 10 %

Двигатель: Рабочий ток 0,8 А – 90 Вт – 2800 об/мин – 294 рад/с

Конденсатор: 4 F

Запальный трансформатор: Вторичный 8 кВ – 16 мА

Насос: Максимальное давление 14 бар (203 фунта на квадратный дюйм)

Потребляемая электрическая мощность: 0,115 кВт

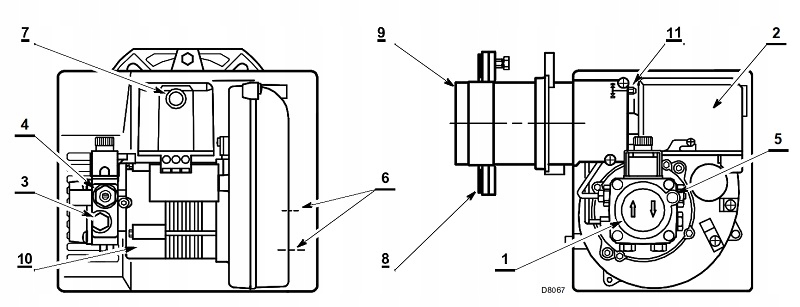

СТРУКТУРА МАСЛЯНОЙ ГОРЕЛКИ EACOON R-G5

Описание горелки

1. Насос

2. Шкаф управления

3. Подключение манометра

4. Регулятор давления насоса

5. Подключение вакуумного манометра

6. Винты крепления воздушной заслонки

7. Блокировка света и кнопка сброса

8. Фланец с изолирующей прокладкой

9. Головка сгорания

10. Двигатель

11. Винт регулировки головки сгорания.

ПРИМЕНЕНИЕ МАСЛЯНОЙ ГОРЕЛКИ EACOON R-G5

Одноступенчатые масляные горелки очень хорошо работают в отопительных приборах относительно малой мощности и в отопительных приборах с короткими камерами сгорания – длина жаровой трубы всего 107 мм!

Тепловая мощность горелки Eacoon R-G5 составляет от 28кВт. до 60кВт. Это очень экономичные и тихие горелки.

Маслогорелки Eacoon R-G5 применяются в масляных котлах, печах принудительного воздушного отопления, сушилках, в теплицах, в отопительных приборах, в сочетании с влагосушилкой, в покрасочных камерах и т.п.
