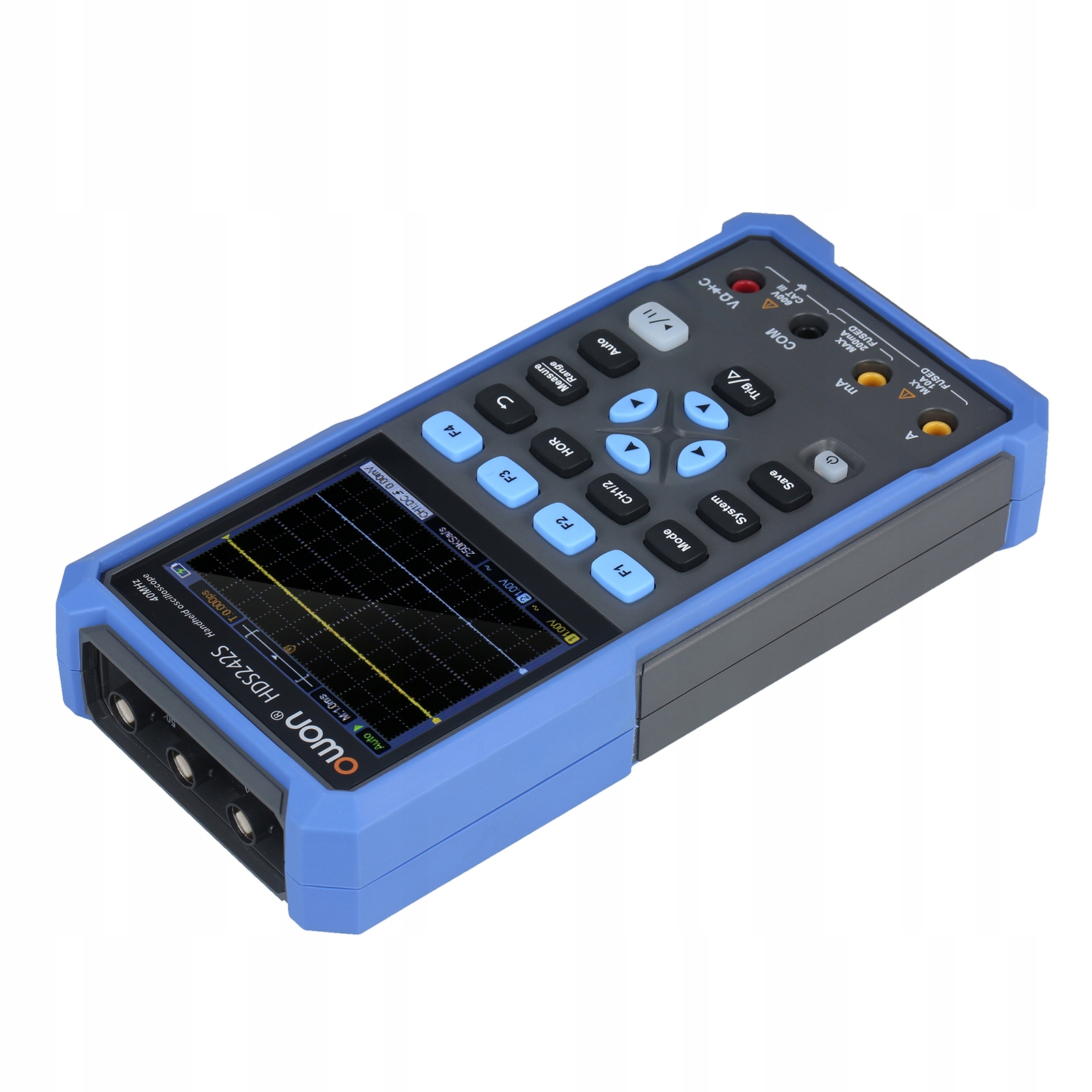

2-канальный портативный осциллограф OWON HDS242S, мультиметр, генератор волн XQ

Функция:

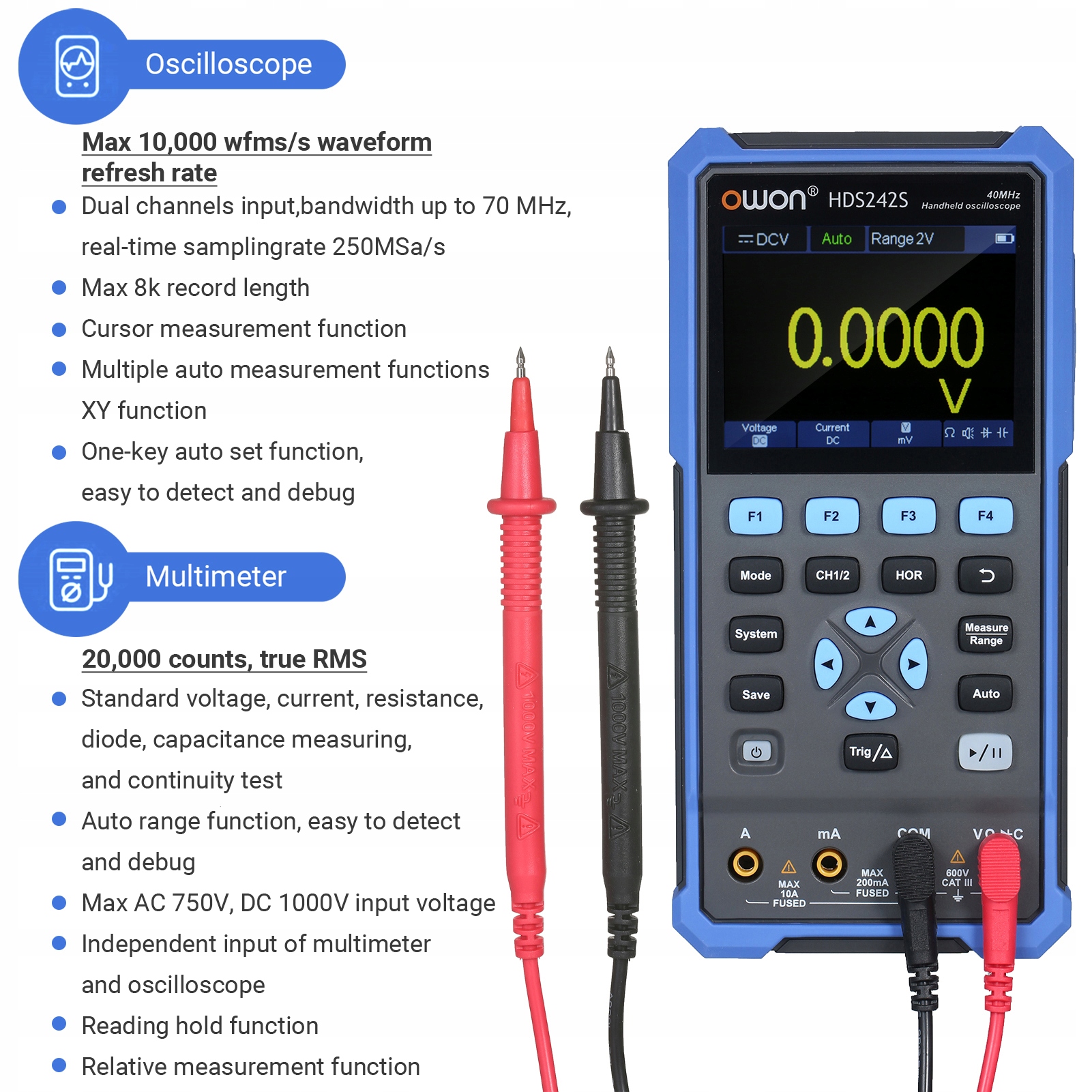

1. Многофункциональность «3 в 1» — в режиме осциллографа он имеет двухканальный вход с полосой пропускания 40 МГц и частотой обновления сигнала до 10 000 осциллограмм в минуту/с; В режиме мультиметра он может измерять напряжение, ток, сопротивление, диод, емкость и проверять целостность; В режиме генератора волн он может отправлять синусоидальные, прямоугольные, линейно-линейные, импульсные и встроенные специальные сигналы с частотой до 25 МГц.

2. Эргономичный дизайн. Компактный размер позволяет легко переносить его на открытом воздухе, а подставка позволяет безопасно сидеть на столе. В комплект входит сумка для удобного хранения.

3. Большая емкость аккумулятора. Работает от двух аккумуляторов емкостью 2200 мАч, он может работать непрерывно около 6 часов без подзарядки и легко заряжается через интерфейс USB с помощью адаптера или портативного аккумулятора.

4. Большой и четкий дисплей. Оснащен 3,5-дюймовым ЖК-дисплеем высокого разрешения, позволяющим легко читать цифры и детали формы сигналов.

5. Простота в использовании. Благодаря простой панели кнопок и интуитивно понятному интерфейсу это устройство легко в использовании, подходит для обслуживания объектов на открытом воздухе, быстрого измерения на месте, технического обслуживания автомобилей, обнаружения энергии. и т. д.

Спецификация:

• Это многофункциональный тестер 3 в 1, который можно использовать в качестве осциллографа/мультиметра/генератора волн. Ручной дизайн, отлично подходит для обслуживания объектов на открытом воздухе, быстрого измерения на месте, обслуживания автомобилей, обнаружения энергии. и т. д.
• Особенности:
• многофункциональное устройство «3 в 1» — в режиме осциллографа имеет двухканальный вход с полосой пропускания 40 МГц и частотой обновления сигнала до 10 000 WFM/с; В режиме мультиметра он может измерять напряжение, ток, сопротивление, диод, емкость и проверять целостность; В режиме генератора волн он может выдавать синусоидальные, прямоугольные, линейно-линейные, импульсные и встроенные специальные сигналы с частотой до 25 МГц.
• Эргономичный дизайн - его компактный размер позволяет легко переносить его на открытом воздухе, а фиксированная конструкция позволяет безопасно сидеть на столе. Поставляется с сумкой для удобного хранения.
• Большая емкость аккумулятора — питание от двух аккумуляторов емкостью 2200 мАч обеспечивает непрерывную работу около 6 часов без подзарядки. Его можно легко заряжать через USB-интерфейс с помощью адаптера или портативного аккумулятора.
• Большой и четкий дисплей — оснащен 3,5-дюймовым ЖК-дисплеем с высоким разрешением, на котором можно считывать цифры и подробные формы сигналов.
• Простота в использовании — с простой панелью кнопок и интуитивно понятный интерфейс, это устройство просто в использовании, подходит для обслуживания объектов на открытом воздухе, быстрого измерения на месте, обслуживания автомобилей, обнаружения энергии. и т. д.
• Технические характеристики:
• Бренд: Owon
• Модель: HDS242S
• Материал: абс
• Функция: осциллограф + мультиметр + генератор сигналов
• Вилка: США/ЕС/Великобритания (опционально)
• Батарея: 2 литиевых аккумулятора емкостью 2200 мАч
• Способ зарядки: USB Тип-C
• Размер изделия: 19,5*9,5*3,8 см/7,68*3,74*1,5 дюйма
• Вес изделия: 519 г/18,3 унций
• Вес упаковки: 1100 г/38,8 унций
• Размер упаковки: 24*15,5*8,8 см/ 9,45*6,1*3,46 дюйма
•
• Модель HDS242 HDS272 HDS242S HDS272S
• Полоса пропускания осциллографа 40 МГц 70 МГц 40 МГц 70 МГц
• Канал 2-канальный 2-канальный осциллограф - осциллограф + 1-канальный генератор
• Частота дискретизации 250 мм/с
• Нормальная модель сбора данных, определение пиков
• Длина записи 8 тыс.
• 3,5-дюймовый ЖК-дисплей
• Частота обновления сигнала 10 000 WFRM/с
• Заземление постоянного, переменного тока и входной связи
• Входное сопротивление 1 МОм+2, параллельно с 1 6пф+10пф
• Коэффициенты отклонения пробника 1x, 10x, 100x, 1000x
• Макс. Входное напряжение 400 В (DC+AC, PK PK, 1 МОм, входной импеданс) (10: 1 зонд)
• Ограничение полосы пропускания (типичное) 20 МГц
• Шкала по горизонтали 5NS/дел - 500 с/дел, шаг 1-2-5
• Чувствительность по вертикали 10 мВ/дел - 10 В/дел
• Разрешение по вертикали 8 бит
• Граница типа запуска
• Автоматический, нормальный, одиночный режимы запуска
• Автоматическое измерение частоты, периода, амплитуды, макс, мин, среднее, ПК-ПК
• Курсорное измерение △ v, △ t, △ t и △ v между курсорами
• Интерфейс связи USB Type-C
• Мультиметр (стандарт) максимальное разрешение 20 000 отсчетов
• Режим тестирования напряжения, тока, сопротивления, емкости, диодов и проверки целостности
• Входное сопротивление 10 МОм
• Макс. входное напряжение переменного тока 750 В, постоянного тока 1000 В
• Максимальный входной ток постоянного тока: 10 А переменного тока: 10 А
• Диод 0 - 2 В
• Выход волновой частоты Не применимо Синусоидальный: 0,1 Гц – 25 МГц
• Не применимо Квадратный: 0,1 Гц – 10 МГц
• Линейное изменение Не применимо: 0,1 Гц –

Список упаковки:

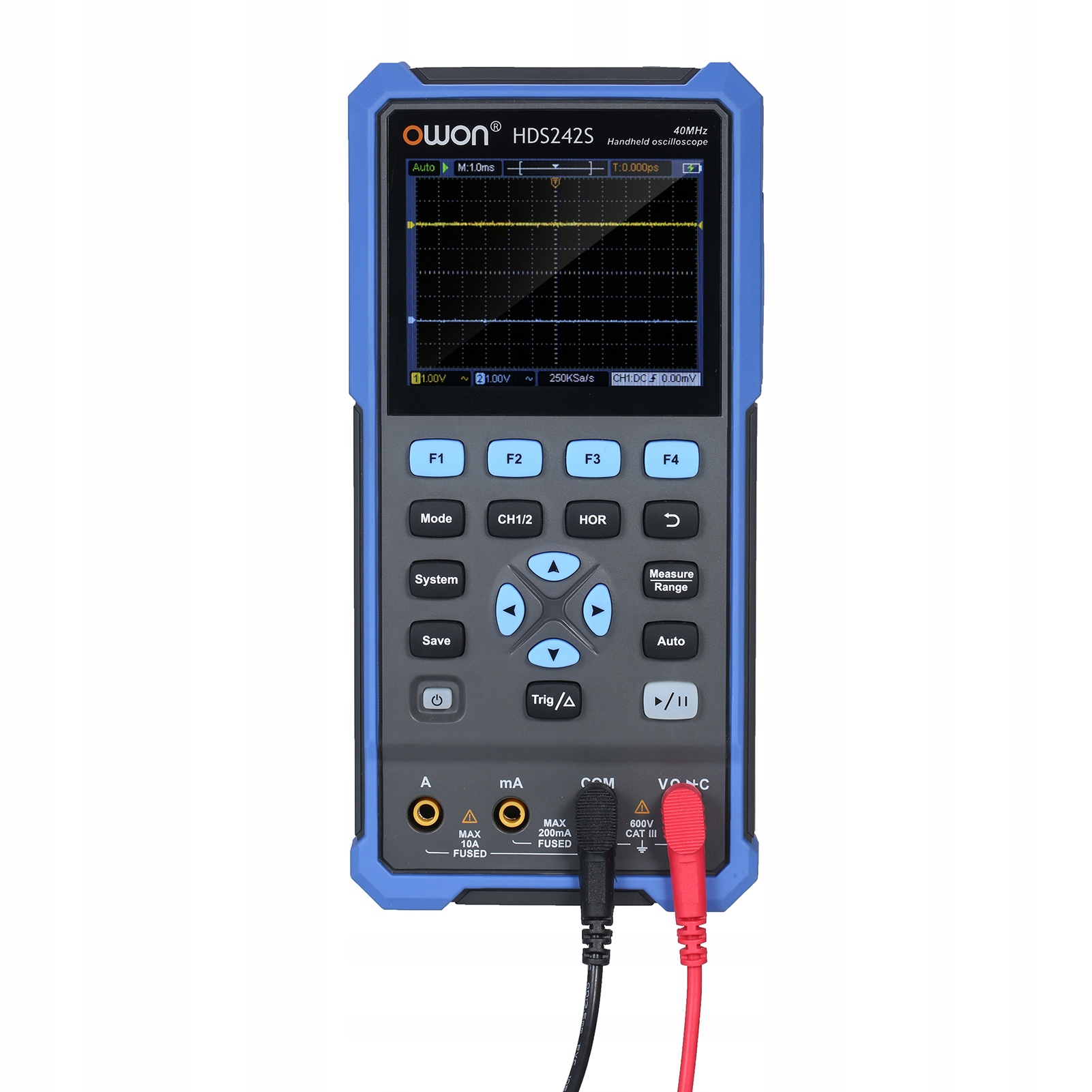

• 1 * Ручной осциллограф HDS242S
• 1 * USB-кабель
• 1 * Сумка для хранения
• 1 * Вилка питания
• 2 * Провода мультиметра
• 2 * Кабель с зажимом «крокодил»
• 1 * Пробник
• 1 * Индивидуальный пробник
• 1 * Руководство пользователя (английский)
