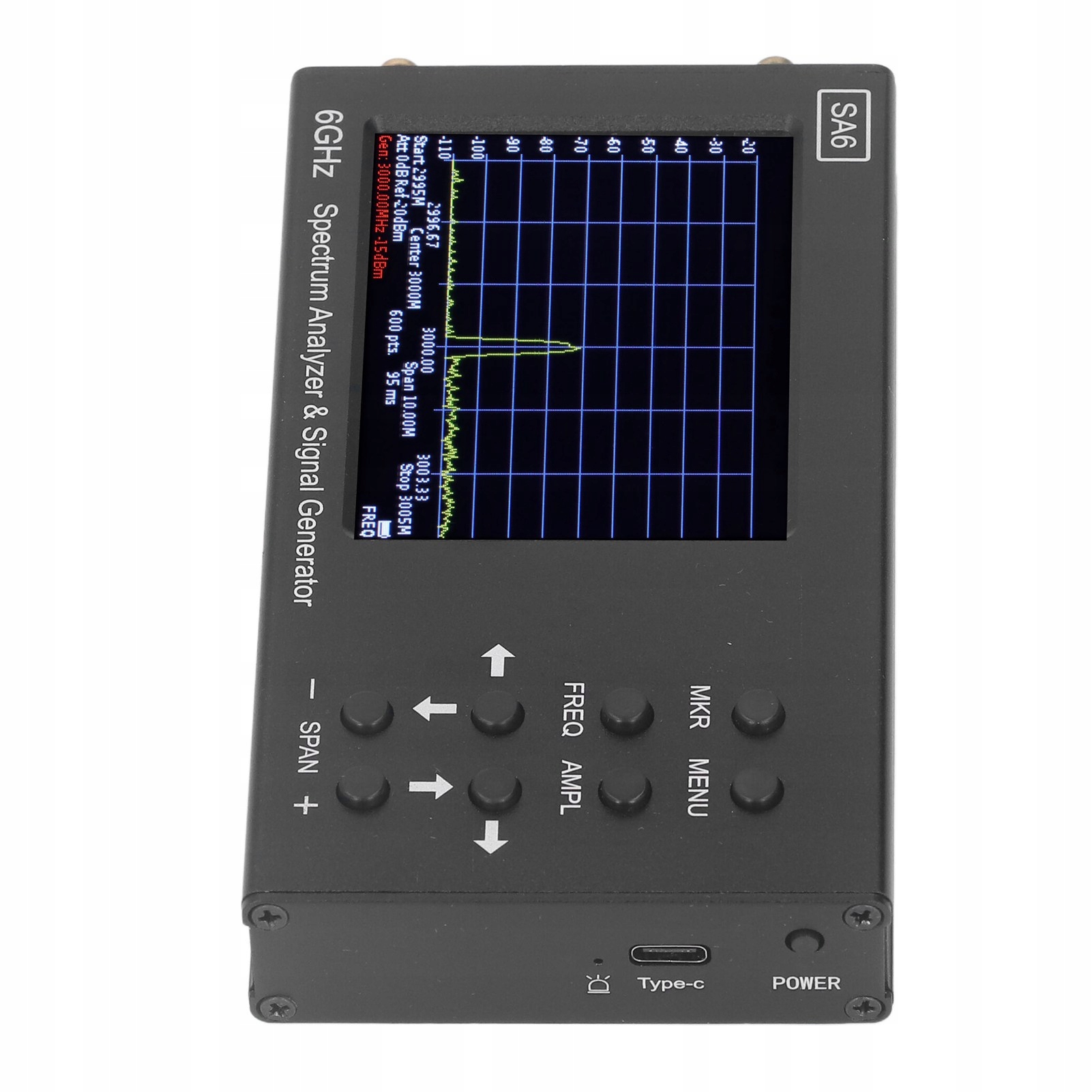

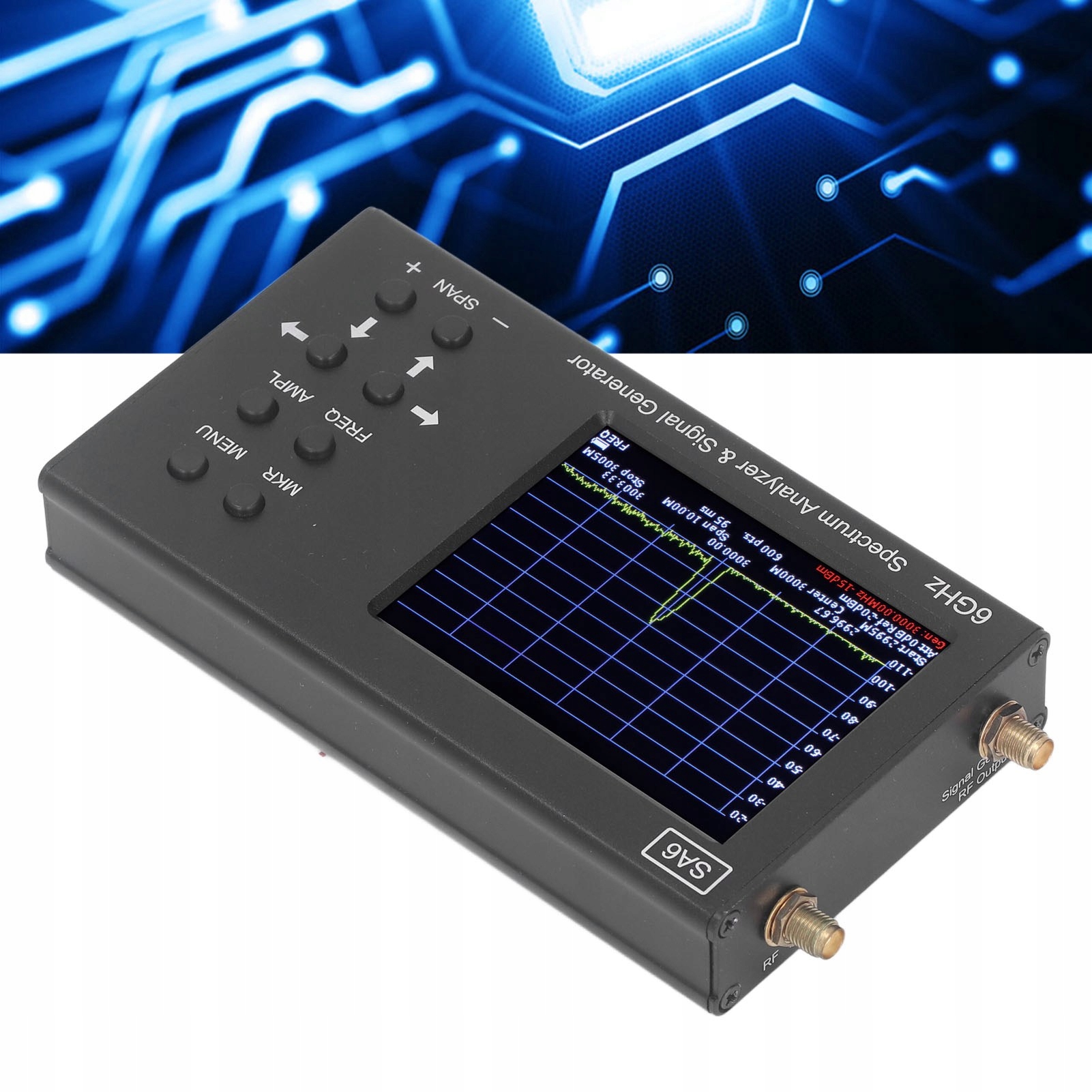

Портативный анализатор спектра SA6 6G WiFi, многофункциональный A3 от 35 до 6200 МГц

Функция:

1. ОСНОВНОЕ НАЗНАЧЕНИЕ: SA6 – простой портативный анализатор спектра и источник сигнала, предназначенный для отображения спектра сигнала в диапазоне частот от 35 до 6200 МГц. Анализатор определяет амплитуду и частоту спектральных составляющих анализируемого процесса.

2. МНОГОФУНКЦИОНАЛЬНОСТЬ: Анализатор спектра может обрабатывать сигналы всех распространенных технологий, таких как Wi-Fi, 2G, 36, 4G, LTE, CDMA, DCS, GSM, GPRS, ГЛОНАСС и т. д.

3. ДОПОЛНИТЕЛЬНАЯ ФУНКЦИЯ: Позволяет измерять частотную характеристику пассивных или активных устройств (таких как фильтры или усилители). Это программное обеспечение позволяет измерять модули КСВ и обратные потери. Для этого необходим внешний направленный ответвитель и набор средств калибровки.

4. В основном ИСПОЛЬЗУЕТСЯ ДЛЯ РАБОТЫ НА МЕСТЕ: Оборудование прочное и долговечное, легкое и потребляет мало энергии. Позволяет сервисному центру и мастерской выполнять анализ на месте для отладки и ремонта. Кроме того, анализатор спектра является решением для мастерских по техническому обслуживанию и радиолюбителей.

5. ВЫПОЛНИТЕ СЛЕДУЮЩИЕ ОПЕРАЦИИ: Разместите внешнюю антенну на базовой станции, быстро проанализируйте радиочастотную обстановку, проверьте корректность работы релейной ячейки, а также отремонтируйте и настройте реле, генераторы, фильтры и т. д. Измерьте КСВ при использовании внешнего направленного ответвителя (без него).

6. 2 МЕТОДА УПРАВЛЕНИЯ: С помощью кнопок устройства и сенсорного экрана. Данные между анализатором и ПК передаются через USB-кабель. Все данные измерений отображаются в режиме реального времени на экране устройства или компьютера.

Спецификация:

• Тип изделия: анализатор спектра
• Материал: алюминиевый сплав
• Режим: SA6
• Параметры производительности:

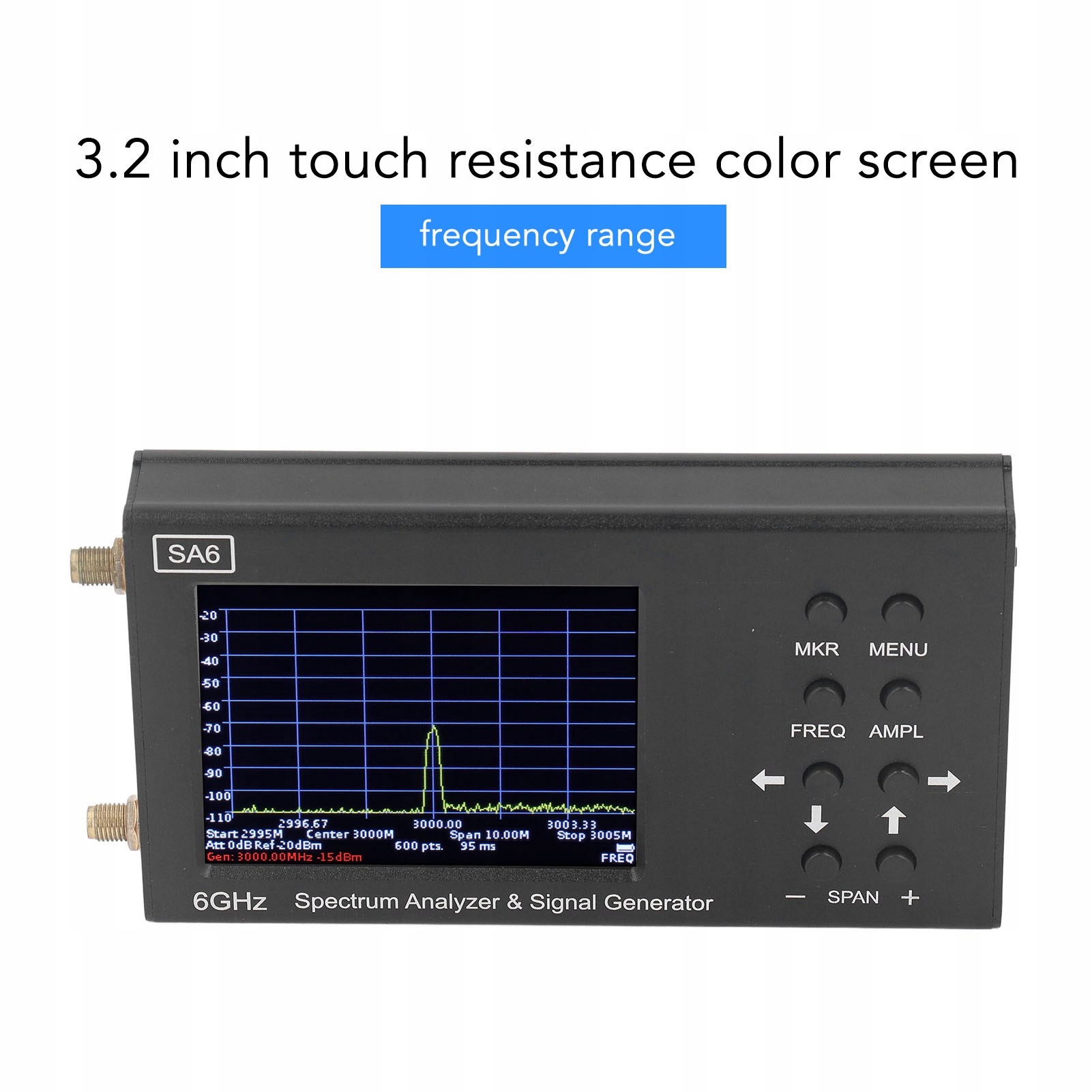

• 3,2-дюймовый цветной резистивный сенсорный экран
• Широкий частотный диапазон: от 35 до 6200 МГц
• Быстрое сканирование диапазона частот: 500 точек на каждую точка
• Высокая точность измерения: 2дБ в динамическом диапазоне от 70 до 75дБ
• Совместимость с компьютерами под управлением ОС Windows
• Возможность управления прибором с помощью ПК
• Чрезвычайно удобна в использовании
• Независимое питание, обеспечивающее до 4 часов бесперебойной работы, проводная передача данных на компьютер
• Технические данные:
• Диапазон частот дисплея: 35–6200 МГц
• Диапазон измерительных частот: 35–4500 МГц
• Динамический диапазон 35–3000 МГц: 75 дБ
• Динамический диапазон 3000–4500 МГц: 70 дБ
• Максимальный диапазон частот: 6165 МГц
• Пропускная способность: 200 кГц, фиксированная
• Скорость сканирования частот выше 100 МГц: 700 МГц/сек
• Сканирование 100 МГц: Менее 0,25 секунды
• Фоновый шум До 3000 МГц: Менее -100 дБм
• Фоновый шум 3000–4500 МГц: менее -95 дБм
• Фоновый шум 4500–6200 МГц: менее -90дБм
• Волновое сопротивление: 50 Ом
• Коэффициент стоячей волны в рабочем диапазоне частот: Менее 1,5
• Внутренний аттенюатор: 0–30 дБ
• Погрешность затухания До 10 дБ: 2 дБ
• От 10 до 20 дБ Ошибка затухания: 5 дБ
• От 20 до 30 дБ погрешность затухания: 8 дБ
• Выходная мощность следящего генератора: от -15 до -25 дБм
• Погрешность динамического диапазона: 2,0 дБ
• Максимальная входная мощность аттенюатора при 0 дБ: 10 дБм
• Максимальная входная мощность при затухании более 20 дБ: +20 дБм
• Максимальный входной измерительный сигнал: +10 дБм
• Максимальное входное напряжение постоянного тока: 25 В
• Максимальное потребление тока при работе от аккумулятора: 450 мА
• Максимальное потребление тока при работе от аккумулятора USB: 500 мА (при зарядке)
• Аккумулятор: Литий-ионный аккумулятор (поставляется со встроенным аккумулятором)
• Емкость: 3000 мАч
• Продолжительность работы: 4 часа.
• Время зарядки аккумулятора: 2 часа.

Как использовать:

• С этим устройством можно выполнять следующие операции:
• 1. Установите внешнюю антенну на базовую станцию.
• 2. Быстро анализируйте радиочастотную среду.

3. Проверьте корректность работы релейного модуля.

• 4. Обслуживание и регулировка реле, генераторов, фильтров и т.д.
• 5. Использование внешнего направленного ответвителя (без) для измерения КСВ.

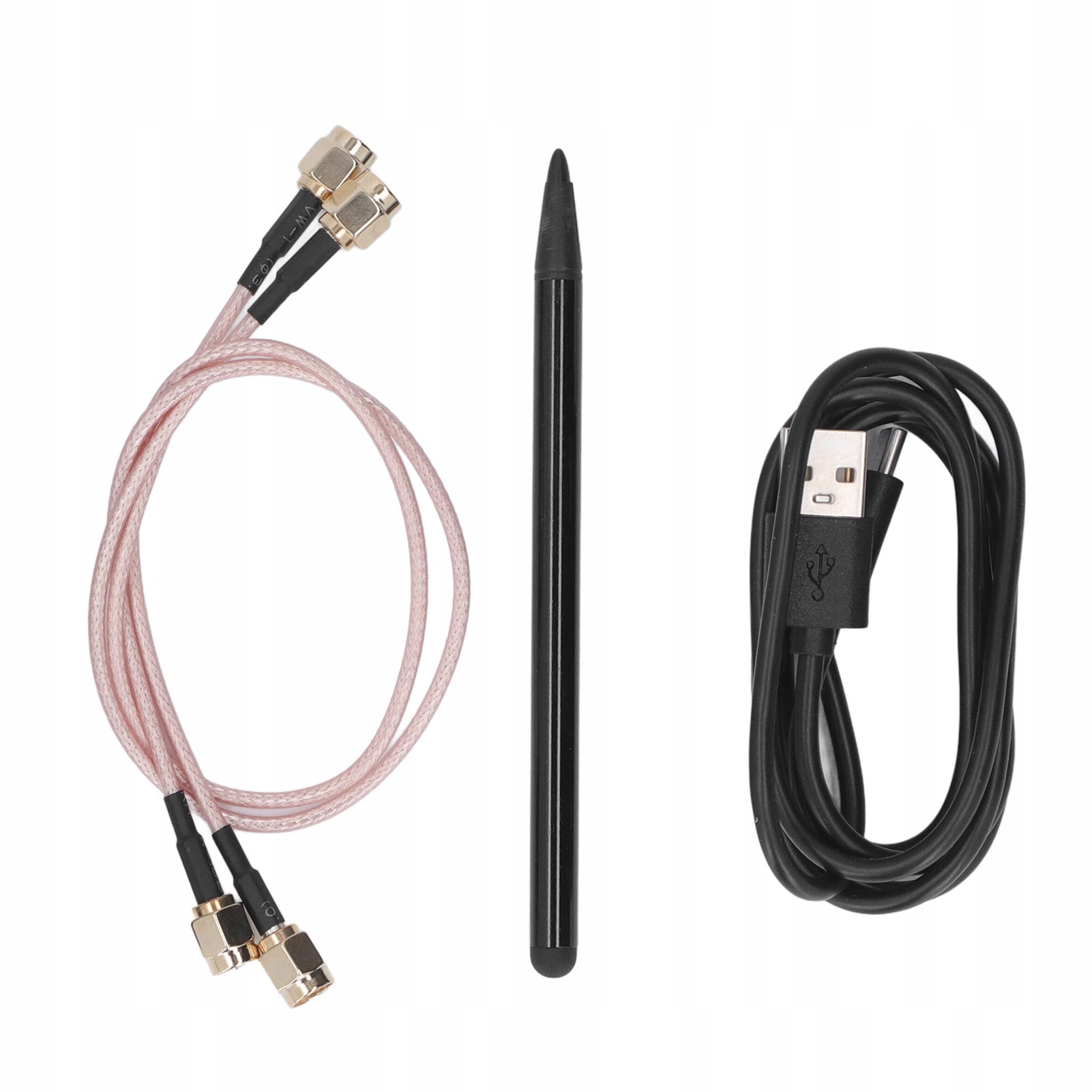

Список упаковки:

• 1 анализатор спектра
• 1 резистивный стилус
• 1 кабель USB Type-C для передачи данных длиной 1 м/3,3 фута
• 2 удлинительных кабеля SMA длиной 30 см/11,8 дюйма
• 1 шт. SMA KK в комплекте
• 1 руководство пользователя
