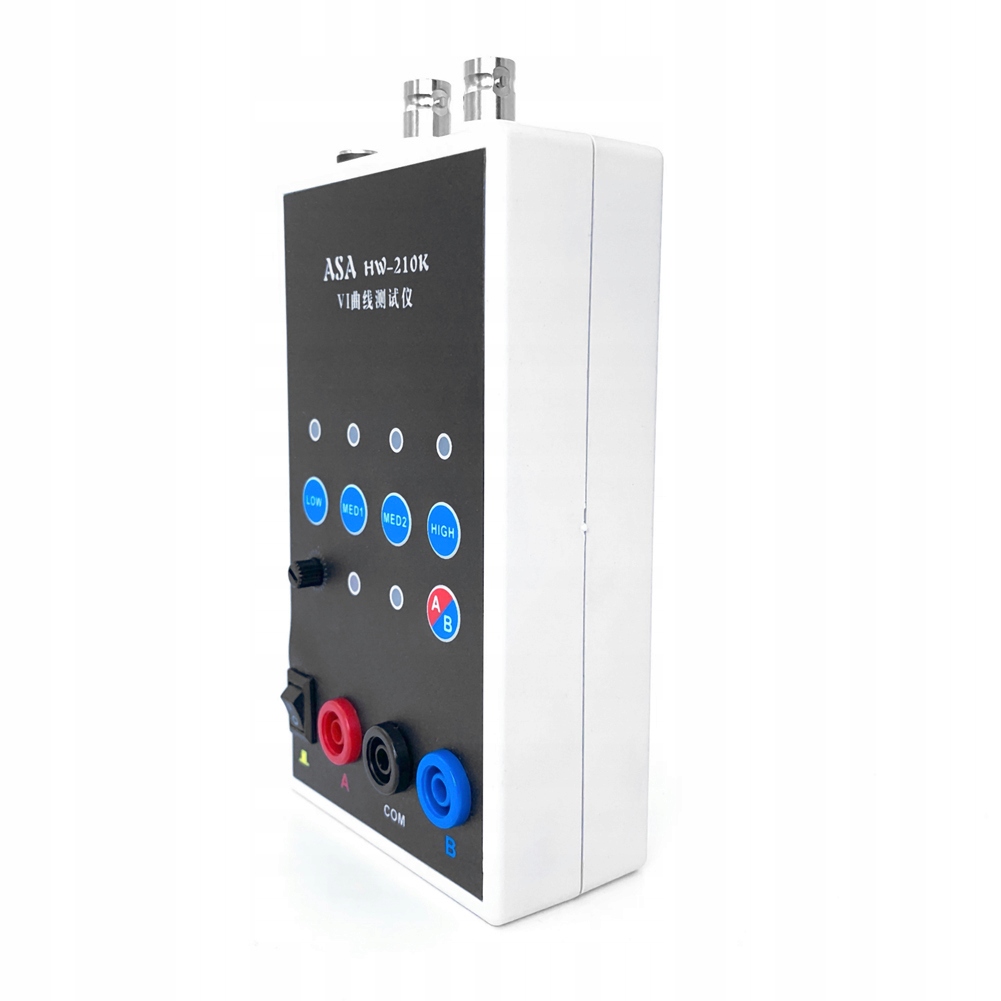

Печатная плата портативного двухканального тестера VI WH

Функция:

1. 4 Тестовые частоты, можно применять после подключения к осциллографу, можно использовать как аналоговые, так и цифровые осциллографы.

2. Двойной входной сигнал, функция попеременного отображения упрощает его использование.

3. 4 отрицательных частоты, регулируемая переменная скорость, вы можете настроить ее в соответствии с вашими потребностями.

4. Одиночный канал/чередующийся дисплей одним щелчком мыши, что может повысить удобство использования.

5. При онлайн-тестировании печатной платы не нагружайте ее. Если на плате имеется большой конденсатор, сначала разрядите его, иначе можно легко сжечь тестовую плату VI.

Спецификация:

• Этот портативный портативный тестер Curve VI Tester VI имеет 4 испытательные частоты, его можно использовать после подключения к осциллографу, можно использовать как аналоговые, так и цифровые осциллографы. Если вы ищете этот продукт, приходите и попробуйте его, вы не будете разочарованы.
• Особенности:
• 4 тестовые частоты, могут применяться после подключения к осциллографу, можно использовать как аналоговые осциллографы, так и цифровые осциллографы.
• Двойной входной сигнал, функция попеременного отображения позволяет использовать его более легко.
• 4 частоты передачи, регулируемая скорость, вы можете использовать ее в соответствии с ваши потребности.
• Одиночный канал/чередующийся дисплей одним щелчком мыши, что может обеспечить более удобное использование.
• При онлайн-тестировании печатной платы не нагружайте ее. Если на печатной плате имеется большой конденсатор, сначала разрядите конденсатор, иначе можно легко сжечь тестовую плату VI.
• Характеристики:
• Материал: пластик
• Канал: 2 канала
• Частота: 4 передачи
• Размер упаковки: 195 * 135 * 105 мм / 7,7 * 5,3 * 4,1 дюйм
• Вес упаковки: 435 г / 1,0 фунта

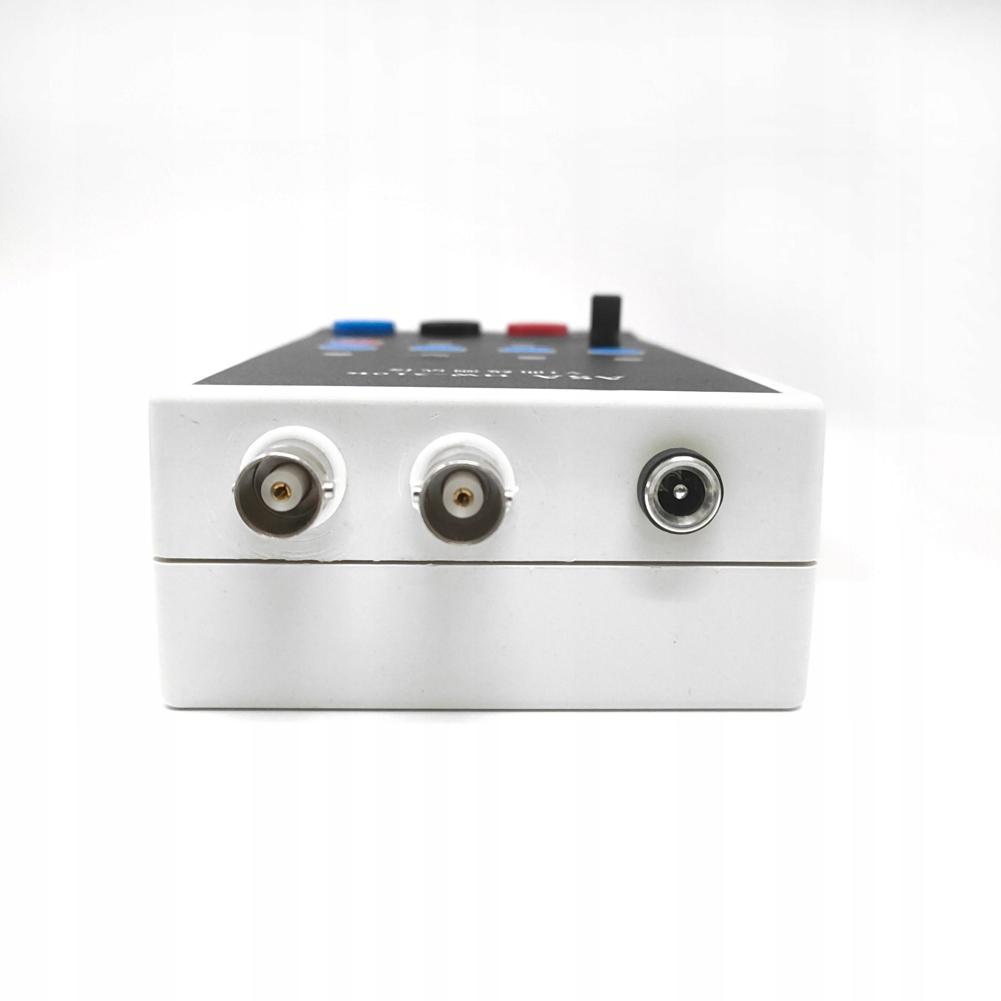

• Способ подключения аналогового осциллографа:
• Подключение аналогового осциллографа относительно простое, и разные осциллографы немного отличаются.
• Настройте осциллограф в режим XY. Некоторые осциллографы можно выбрать нажатием кнопок, а другие — поворотом диска в режим XY. Пожалуйста, научитесь самостоятельно.
• Подключите кабель BNC к осциллографу и источнику питания. Обычно отображается горизонтальная линия. Отрегулируйте параметры вертикального канала XY, примерно 1 В/дел, а затем отрегулируйте затухание XY так, чтобы горизонтальная линия находилась в рамке дисплея. Он также может пройти тестовую версию VI. Потенциометр демпфирования X на верхней стороне может помочь вам отрегулировать длину горизонтальной линии. Если тестовая ручка работает, при нормальных обстоятельствах будет отображаться вертикальная линия. Если вертикальная линия слишком длинная или слишком короткая, вам необходимо настроить параметры канала Y, чтобы создать вертикальную линию в рамке дисплея. Лучше использовать половину сетки или 1 сетку до края. Если горизонтальные и вертикальные линии в норме, вы можете перейти к нормальному измерению.
• Как подключить цифровой осциллограф:
• Для цифровых осциллографов войдите в режим XY через меню или клавиши. Два канала XY настроены на 1 В/ДЕЛ, а однодорожечному осциллографу необходимо настроить только канал Y. Отрегулируйте временную развертку на 1-5 миллисекунд. Канал XY выбирает связь по постоянному току и затухание равно 1x.
• Когда осциллограф не подключен, на экране должно быть яркое пятно. Отрегулируйте горизонталь и вертикаль, чтобы центрировать световое пятно. Подключите тестер VI. Обычно это должна быть горизонтальная линия. Отрегулируйте потенциометр 103 в верхней части платы VI, чтобы создать горизонтальную линию в рамке дисплея. , Лучше использовать половину сетки или 1 сетку для краев. Возвращающая цепь проводит тест, и теперь на дисплее должна появиться вертикальная линия. Настройте параметры канала Y так, чтобы вертикальная линия находилась внутри рамки дисплея. На данный момент отладка завершена.

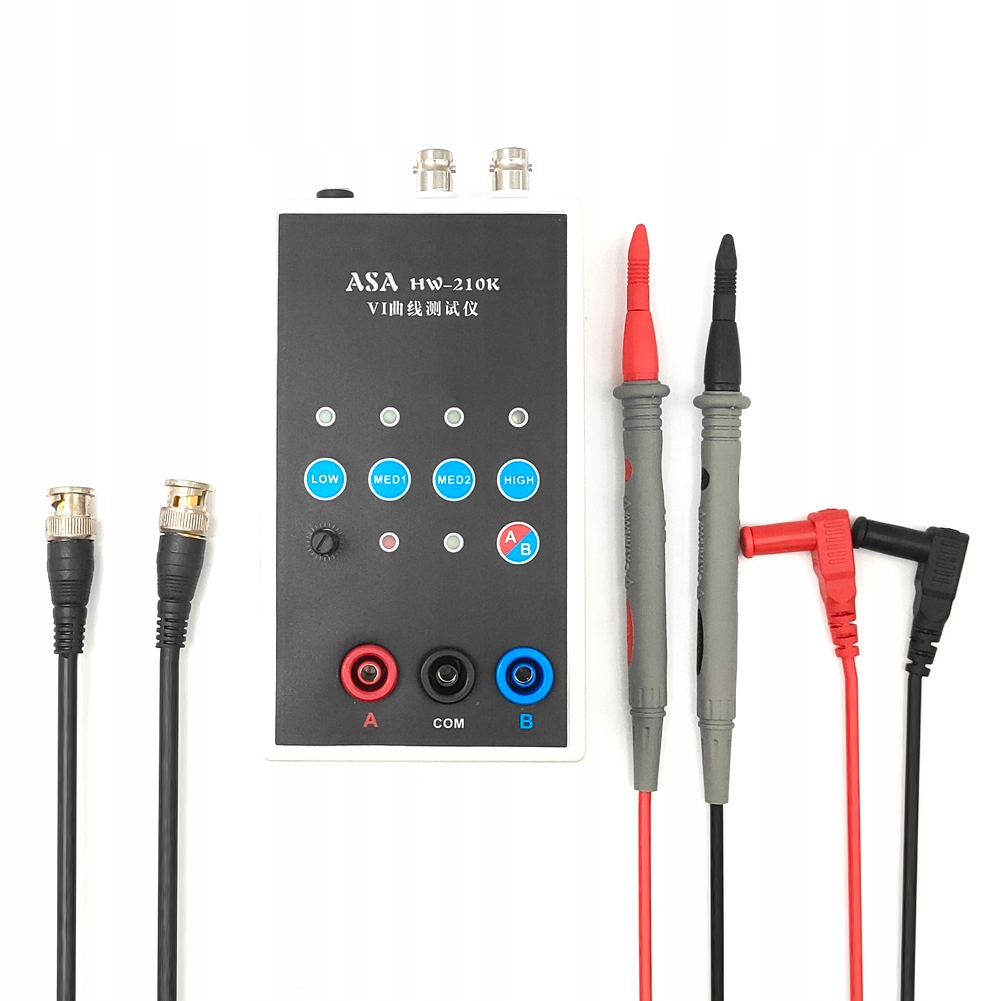

• Упаковочный лист:
• 1 * тестер
• 1 * пара BNC-кабелей
• 1 * пара тестовых кабелей

Список упаковки:

• 1 * тестер
• 1 * пара BNC-кабелей
• 1 * пара тестовых кабелей
