Płytka przekaźnikowa 16-kanałowy moduł sterujący przekaźnika
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 98
Заказывая «Płytka przekaźnikowa 16-kanałowy moduł sterujący przekaźnika» данный товар из каталога «Принадлежности», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

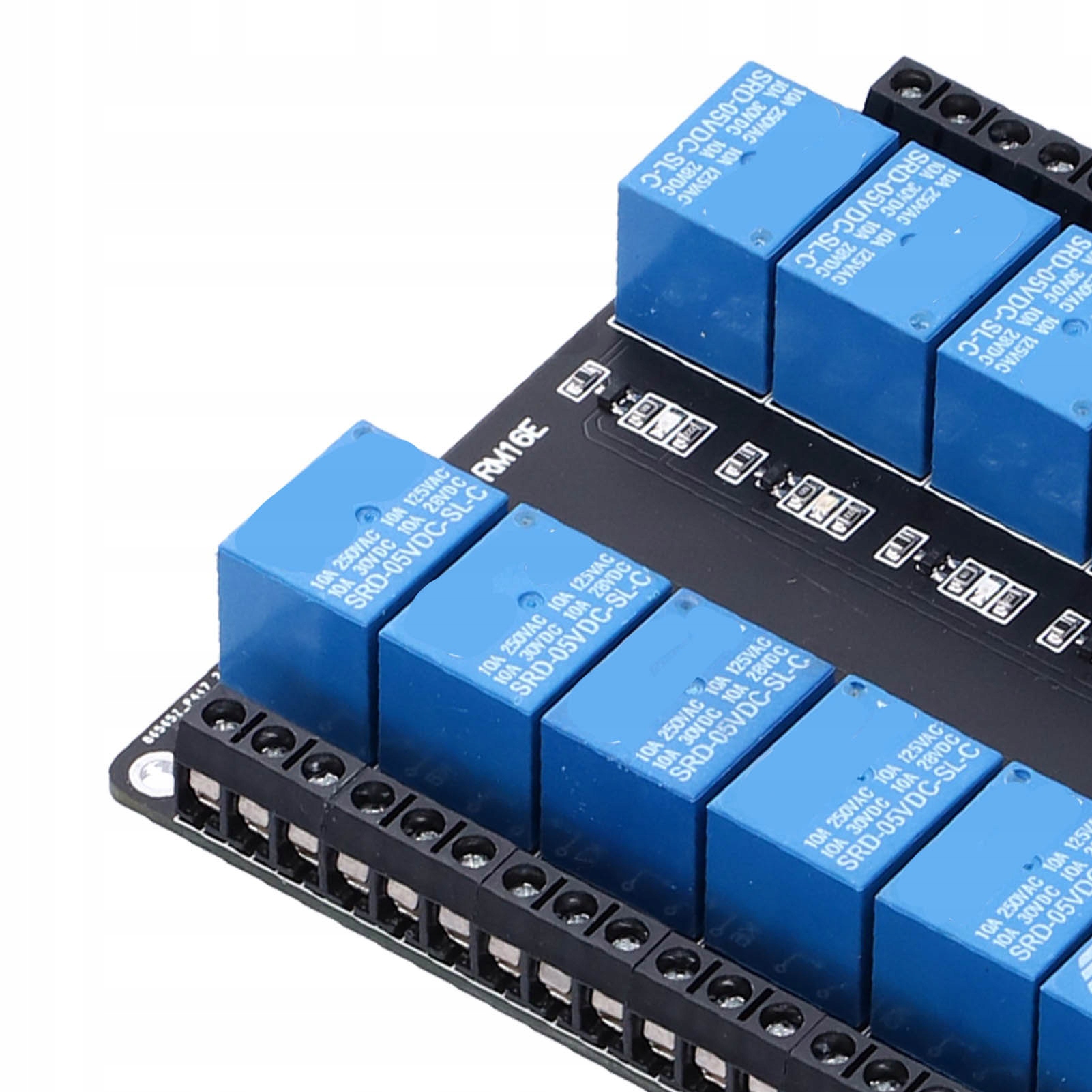

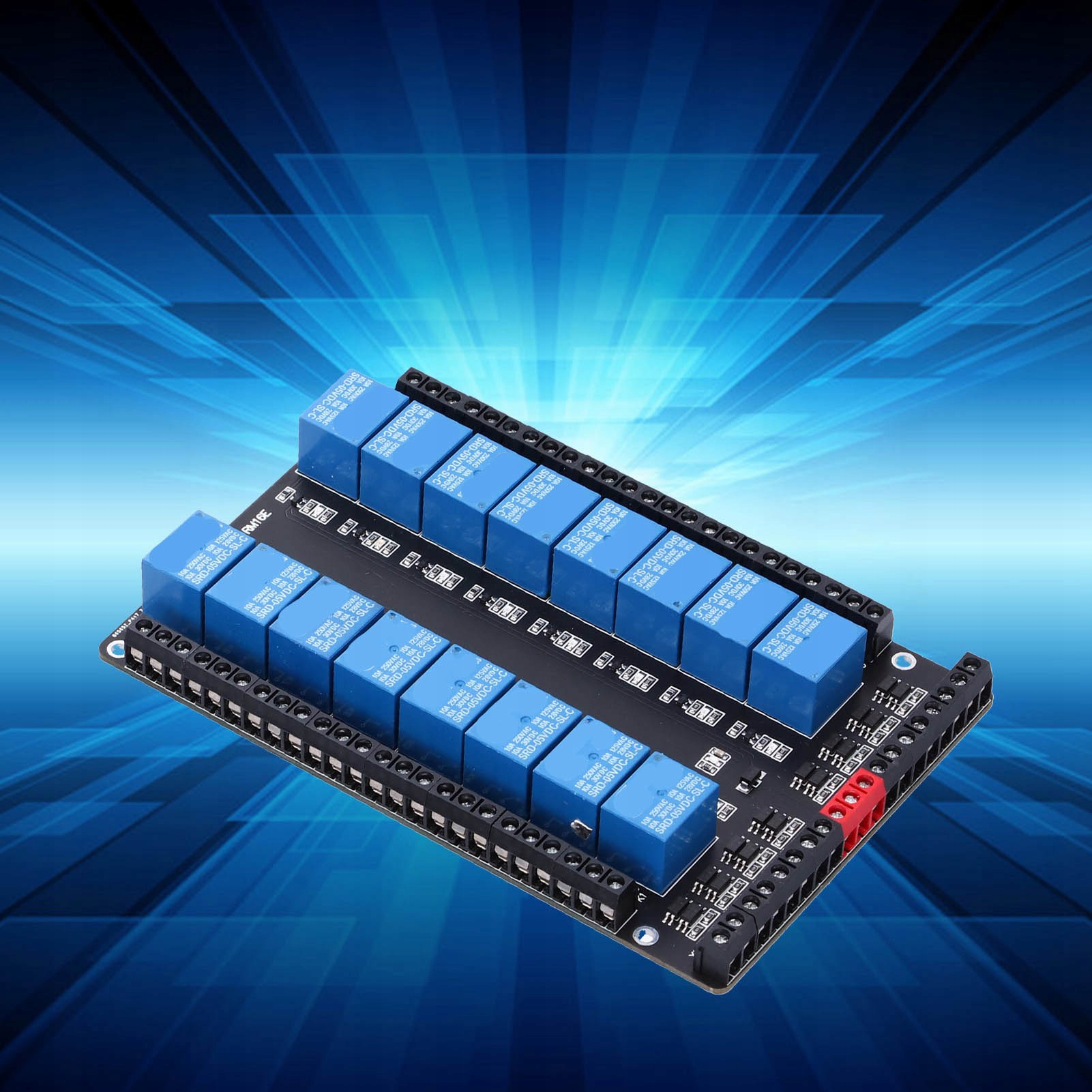

Релейная плата, 16-канальный модуль управления реле с защитой от помех, обратной защитой, двунаправленной изоляцией (12 В постоянного тока)
Технические данные:
Тип изделия: релейная плата.

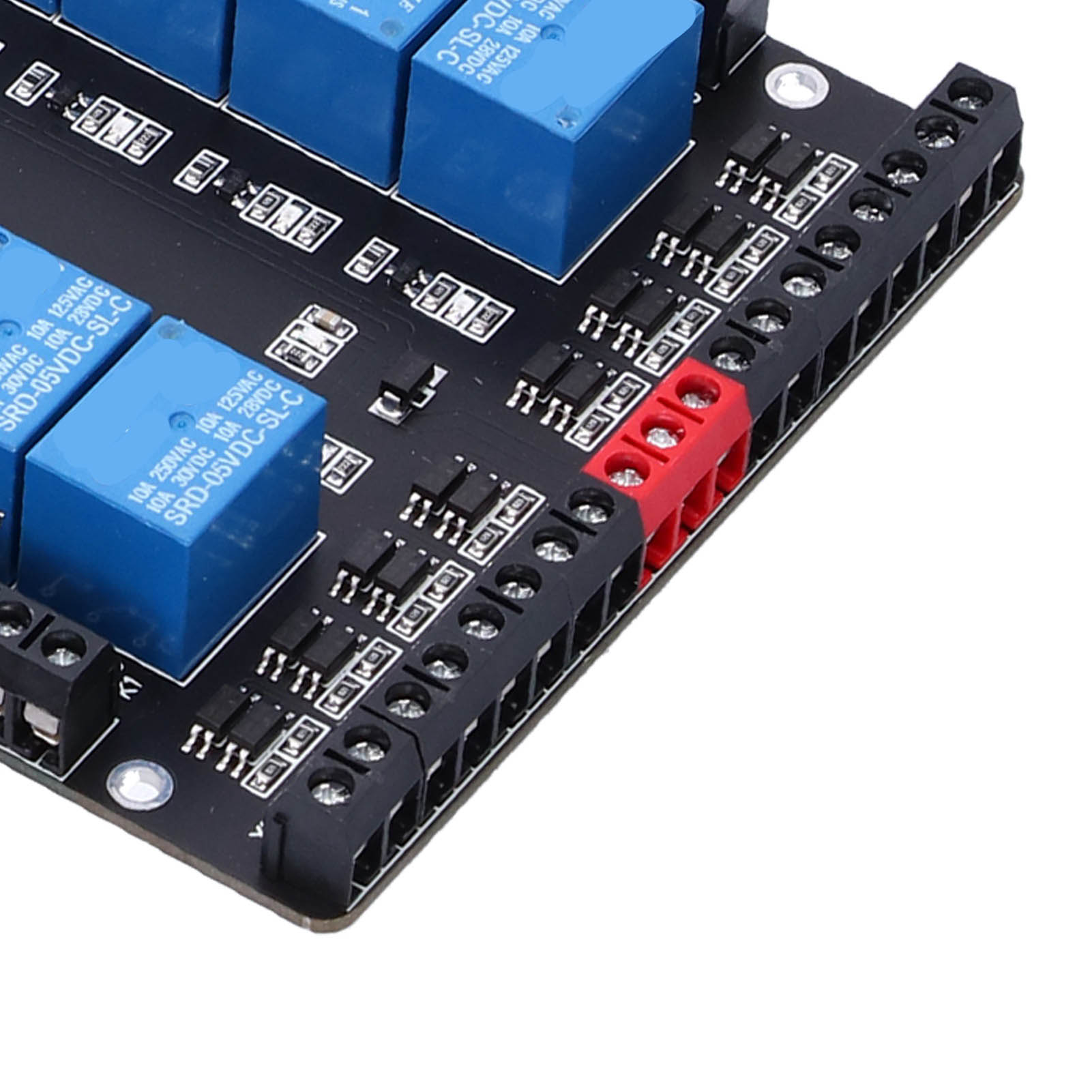

Терминал управления модулем: 19-проводной интерфейс, все интерфейсы имеют клеммы для подключения, что удобно для пользователей.
1. DC+: Положительный внешний источник питания постоянного тока (доступны модули 5 В, 12 В и 24 В)
2. DC-: Отрицательный внешний источник питания постоянного тока.
3. XM: Общая клемма системы фотоэлектрической изоляции.
Если используется контроль высокого уровня: этот сигнал следует подключить к отрицательной клемме источника питания платы пользовательского управления.
Если используется низкий уровень. используется управление: этот сигнал должен быть подключен к плюсовому источнику питания платы пользовательского управления
4. X1-X16: Интерфейс управления реле.
Если XM подключен к отрицательному полюсу источника питания: когда на этом порте высокий уровень (относительно XM), соответствующее реле замыкается.
Если XM подключен к положительному полюсу источника питания: когда на этом порте низкий уровень (относительно XM), соответствующее реле замкнуто.
Выходная клемма реле: 48-проводная интерфейс, все интерфейсы имеют клеммы для проводов, что удобно для подключения пользователей.
1. NO1-NO16: нормально открытый интерфейс реле, реле подвешивается перед закрытием, а после закрытия замыкается на COM.
2. COM1--COM16: общий релейный интерфейс
3. NC1-NC16: нормально закрытый релейный интерфейс, перед втягиванием реле замыкается на COM, а после втягивания оно приостанавливается.
Список пакетов:
1 модуль
Особенности:
1. Увеличьте функцию защиты от обратного хода источника питания, неправильный источник питания не повредит модуль; отказоустойчивая конструкция, повреждена линия управления, реле не сработает. 2. В релейном модуле используются оригинальные высококачественные реле, нормально открытая интерфейсная нагрузка: 250 В переменного тока/10 А, 30 В постоянного тока/10 А. 3. Использование высококачественной небольшой двунаправленной изолированной оптопары, сильная защита от помех, стабильная производительность. ток триггера должен составлять всего 5 мА. 4. Пользователь может выбрать уровень управления реле: высокий уровень втягивания или низкий уровень втягивания. 5. Встроенный токоограничивающий резистор, которым можно напрямую управлять положительным и отрицательным полюсами источника питания или управлять портом /O однокристального микрокомпьютера.
