Комплект трубчатой снегозащиты для листового металла со стоячим фальцем

• Длина снеговой трубы: 150 см
• Цвет: Черный - RAL 9005
• Количество трубок: 1
• Наклон крыши: до 20°
• Количество ручек: 2
• Материал: горячее цинкование и порошковое покрытие

Описание комплекта

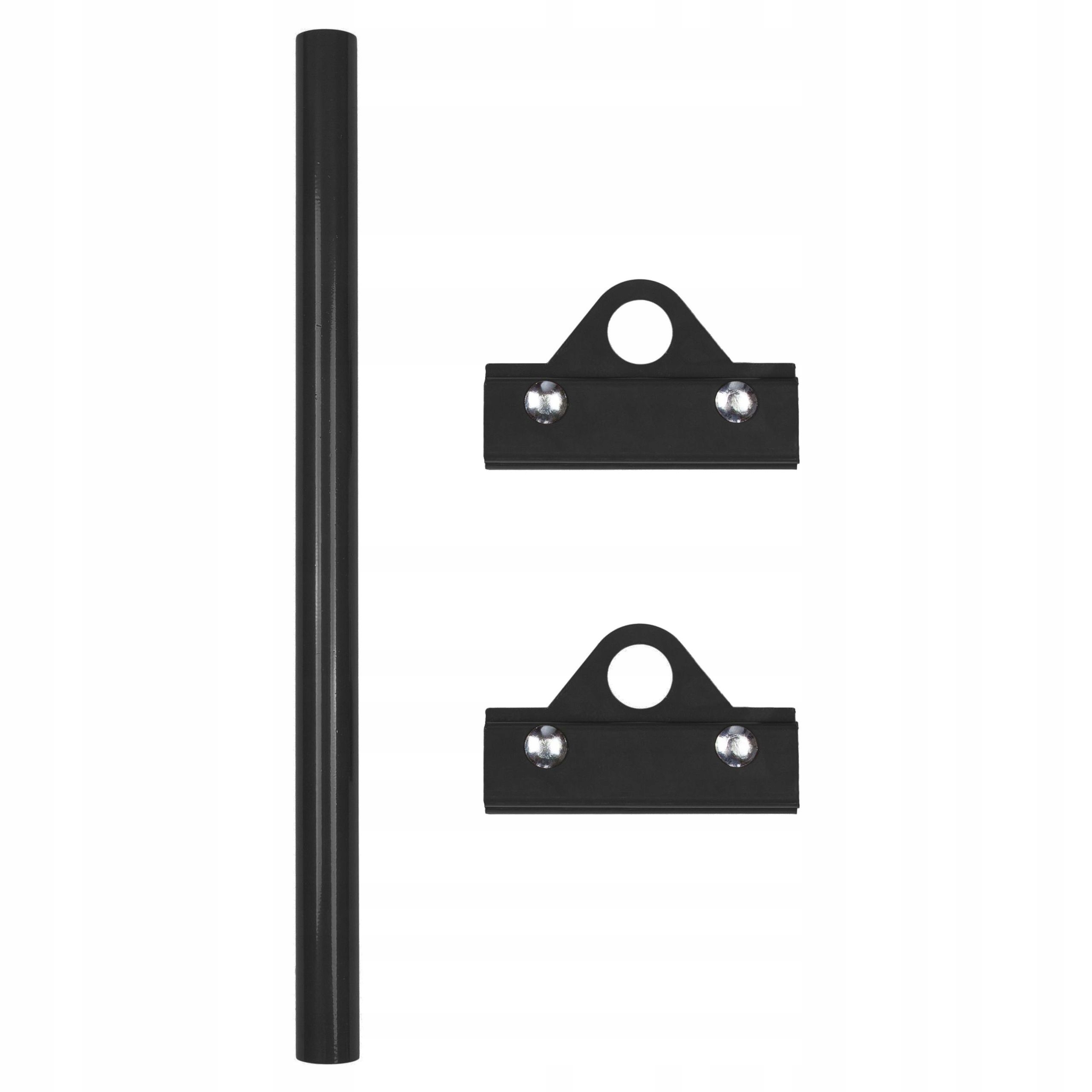

В комплект входят:

• Снежная трубка длиной 1,5 м: 1 шт.
• Держатель одинарной снежной трубки: 2 шт.
• Заглушка снежной трубки: 2 шт.

Применение: Используется для удержания слоя снега на крытых кровлях со стоячим фальцем. металл.

Материал: стальная труба диаметром 30 мм. Ручка изготовлена ​​из стального листа шириной 30 мм и толщиной 4 мм.

Вид покрытия: Комплект для скатной крыши, покрытой фальцевым листом, с наклоном менее 20°.

Снегозаборник и количество необходимых держателей

Прочность снегозащитных держателей

• Один снегозащитный держатель выдерживает давление не менее 160 кг.
• Прочность держателя определяется при самых неблагоприятных условиях

Рекомендуемое количество держателей в ограждении и комплектах труб для защиты от снега

• Оптимальное расстояние между держатели на большинстве крыш составляют 40-50 см.
• Расстояние между держателями можно уменьшить для достижения большей прочности.
• Максимальное расстояние между ними не должно быть более 80 см.

Какое давление выдерживает комплект забора или снегозащитной трубы?

• до 160 кг/м при использовании 1 держателя на 1 метр
• до 320 кг/метр при при использовании 2 держателей на 1 метр
• до 480 кг/метр при использовании 3 держателей на 1 метр
• до 640 кг/метр при использовании 4 держателей на 1 метр
• до 800 кг/метр при использовании 5 держателей на 1 метр

Основные принципы установки снегозащитных ограждений и труб

• Равномерная опора Снегозащитные ограждения/трубы обеспечивают оптимальное распределение нагрузки.
• Превышение рекомендуемых расстояний приводит к риску деформации или повреждения, что представляет угрозу для людей и имущества.
• Соответствующий подбор количества ручек в зависимости от условий установки.
• Проверка правильности установки ручек на крыше.

Виды снега и его вес:

• свежий снег толщиной 20 см: 20 кг/м2
• настоящий снег (от нескольких часов до нескольких дней) Толщина 20 см: 20-40 кг/м2
• гниющий снег (несколько недель или месяцев) Толщина 20 см: 40-80 кг/м2
• мокрый снег Толщина 20 см: более 80 кг/м2

Вес снежного покрова и крыши наклон:

• Вес, действующий на снегозащиту, зависит от угла наклона крыши – чем меньше углы, тем меньше давление.
• Например, при угле 20° и массе снега 160 кг давление составляет примерно 55 кг, а при угле 40° давление увеличивается до ок. 100 кг

Грузоподъемность стандартных комплектов (примеры):

• Комплект TC.224.LN1.8017 длиной 200 см, с 4 ручками достигает прочности 320 кг/м. После добавления 2 дополнительных ручек прочность увеличивается до 480 кг/м.
• Комплект TC.325.RABEK.9006 длиной 300 см с 5 ручками достигает прочности 266 кг/м). После добавления 3-х дополнительных ручек прочность увеличивается до 427 кг/м.

Внимание! Приведенная выше информация является результатом собранной информации и нашего опыта. Приведенную выше информацию нельзя рассматривать как инструкцию по сборке. Использование кровельных коммуникаций должно соответствовать техническому проекту, разработанному для конкретного объекта, с учетом требований польских норм и действующих технических и строительных норм. Чтобы добавить в комплект дополнительные опоры, используйте отдельные детали.

В комплект входит

• 2 заглушки для труб

Защитное покрытие

Ввиду воздействия на элементы снегозащиты многочисленных коррозийных факторов, в стандартной комплектации все элементы подвергаются горячему цинкованию, что значительно увеличивает долговечность изделия. Горячее цинкование необходимо для соответствия продукции действующим нормам и стандартам. Предостерегаем от использования оцинкованных (электролитически) оцинкованных элементов, которые обладают очень плохой коррозионной стойкостью.

Горячее цинкование предполагает погружение металлического элемента в горячий жидкий цинк при температуре ок. 450°С. Во время ванны атомы цинка проникают во внешний слой стали, в результате чего образуется поверхностный железо-цинковый сплав, который после охлаждения образует слой, защищающий от коррозии. Долговечность цинковых покрытий, в зависимости от условий, может достигать до 100 лет.

Горячеоцинкованные элементы на первый взгляд отличаются от оцинкованных оцинковкой. Оцинкованная поверхность блестящая и гладкая – элементы исключительно эстетичны. Однако горячеоцинкованное, в зависимости от применяемой технологии, может быть матовым или слегка блестящим и содержать различного рода пороки. Эти дефекты не являются ошибкой процесса цинкования. К сожалению, в случае снегозащитных элементов с порошковым покрытием использованная технология цинкования не будет видна с первого взгляда. Приобретать элементы стоит у проверенных и надежных поставщиков, которые поставят детали, изготовленные в соответствии с действующими нормами.

Горячее цинкование

• Коррозионная стойкость: очень высокая
• Толщина слоя цинка 50 мкм – 150 мкм
• Точность покрытия: низкая
• Конечное качество и равномерность обработки: низкие

Гальванический цинк покрытия

• Коррозионная стойкость: низкая
• Толщина слоя цинка 10 мкм - 30 мкм
• Точность покрытия: средняя
• Конечное качество и равномерность обработки: средняя

Снегозащита предлагается в порошковом варианте с наиболее популярными кровельными цветами по палитре RAL.

Порошковое покрытие устойчиво к коррозии, химикаты, высокая температура и механические повреждения. Этот процесс включает нанесение наэлектризованных частиц порошковой краски на металлическую поверхность. Затем окрашенные элементы нагреваются до температуры 140°С - 200°С, в результате чего порошок плавится и полимеризуется.

Преимущества порошковой окраски:

• гладкое покрытие без трещин и подтеков,
• антикоррозионный эффект (поддерживает процесс антикоррозионной защиты горячего цинкования еще на 10 лет),
• устойчивость к механическим повреждениям,
• термостойкость,
• высокая устойчивость к химическим агентам,
• безвредность для окружающей среды.

Сборка

Комплект трубчатой снегозащиты RABEK состоит из держателя с 1, 2 или 3 отверстиями (1) и снегозащитной трубки (2). Прикрутите ручку (1) к стоячему фальцу (11) так, чтобы С-образный элемент застежки соответствовал замку из листового металла - подробный чертеж (5). Со стороны «Г»-образного элемента зажима добавьте пластину, подходящую для монтажа 1, 2 или 3 труб, а затем предварительно прикрутите зажим винтами с квадратным подголовком М8х35. Для этой цели можно использовать комбинированный ключ №13, но из-за удобства работы рекомендуется использовать ключ-трещотку с головкой №13. Первоначально прикрепив ручки к шву, вставляем снегозащитные трубы (1) через пластины с отверстиями и затем аккуратно сдвигаем одну из опор, что предотвратит выскальзывание труб. После установки комплекта защиты трубы в соответствующее положение окончательно замыкаем хомуты, закручивая их с соответствующей силой. Количество кронштейнов, необходимых для установки ограждений, зависит от угла наклона крыши (чем больше угол, тем больше количество кронштейнов) и длины ската. Для крыш с длиной ската более 6 м следует увеличить количество ручек или использовать второй ряд ограждений.
