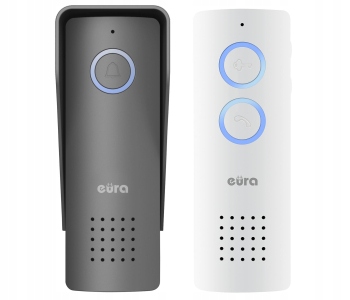

ИНТЕРФОН «ЕВРА» ADP-80A3

►беспроводной - нет необходимости прокладывать кабель между внешним блоком и переговорным устройством,

► Встроенная антенна обеспечивает связь устройства на расстоянии до 100 м (на открытой местности).

► Громкая связь - поднимите трубку и разговаривайте, не поднимая трубку наушники,

► регулировка громкости звонка,

► выбор мелодии звонка,

► открытие ворот,

► возможность расширения дополнительной кассетой или унифоном.

ИНСТРУКЦИЯ ПО ПОДКЛЮЧЕНИЮ ВИДЕО

В инструкции показан процесс сопряжения шлюзовой станции с переговорным устройством, подключение электрозащелки и работа устройства.

Ссылка: https://www.youtube.com/watch?v=aFt1XoUC2DY

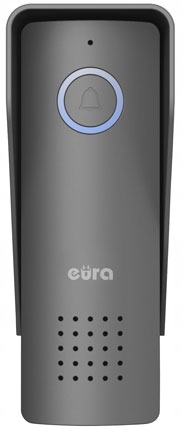

ВНЕШНЯЯ КАССЕТА «ЕВРА» АДА-90А3

► Кассета осуществляет связь с переговорным устройством в радиодиапазоне 426-440 МГц.

► Для использования полного функционала устройства возможно подключение электромагнитного замка, который позволит контролировать вход посетителей.

► Кассета имеет подсветку кнопки вызова, что делает ее хорошо заметной после темный.

► Устройство питается от постоянного напряжения 12 В.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Напряжение питания: 12 В постоянного тока
• Потребляемый ток — режим ожидания/работа: <110uA / <350 мА
• Рабочая частота: 426~440 МГц
• Рабочий диапазон: макс. до 100 м снаружи (внутренний - радиус действия зависит от типа препятствий)
• Материал корпуса: Пластик
• Способ крепления внешней кассеты: Накладной
• Защитный козырек: Да
• Коэффициент защиты: IP44
• Рабочий диапазон температур кассеты: -10°C ~ +50°C
• Размеры внешней кассеты. (В x Ш x Г): 158 x 62 x 50,5 мм
• Вес нетто кассеты: 160 г

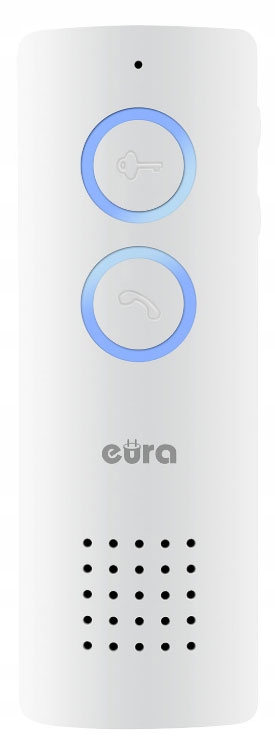

UNIFONE «ЕВРА» ADA-80A3

► Позволяет управлять входом путем непосредственного управления электромагнитным замком.

► Оснащен функцией регулировки громкости звонка и изменения его мелодии.

► Устройство питается от встроенного аккумулятора. Заряжается юнифон через встроенный разъем microUSB, расположенный на задней стороне устройства.

► Встроенная антенна обеспечивает связь устройства на расстоянии до 100 м (на открытой местности).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Тип источника питания: Аккумулятор (3,7В/2200мАч) 18650
• Напряжение зарядки: 5В постоянного тока
• Потребляемый ток - режим ожидания/работа: <800мкА/<350мА
• Рабочая частота: 426~440 МГц
• Рабочий диапазон: макс. до 100 м на открытом воздухе (внутри - радиус действия зависит от типа препятствий)
• Материал корпуса: Пластик
• Размеры унифона (Ш x Ш x Г): 154 x 54 x 36 мм
• Вес нетто унифона: 160 г

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ.

1. Какой кабель следует использовать для подключения монитора к внешней панели?

При проектировании электромонтажа следует учитывать соответствующее сечение кабелей:

• до 30 м – рекомендуемый кабель XzTKMXpw 4x2 x0,5 мм2
• до 50 м – рекомендуемый кабель XzTKMXpw 4x2 x 0,8 мм2

2. Какой кабель следует использовать для соединения внешней панели с ригелем (электрозащелкой)?

Кабель, соединяющий электрозащелку с внешней кассетой, должен быть не менее 2х1мм2

3. Может ли внешняя панель подвергаться воздействию дождя и снега?

Да, устройство имеет высокий коэффициент устойчивости IP65, поэтому оно может подвергаться воздействию погодных условий.

4. Требует ли электрозащелка дополнительного источника питания?

Нет, все это обеспечивает блок питания, входящий в комплект.

5. Какую электрозащёлку следует использовать для данного видеодомофона?

Комплект исправно работает со слаботочной электрозащёлкой, симметричной, универсальной, без памяти. Например. РЭ-31Г2, РЭ-32Г2.

ВАЖНО

Перед установкой рекомендуется проверить радиосвязь комплекта. Для этого кассету и переговорное устройство следует разместить вблизи места предполагаемой установки, чтобы исключить отсутствие радиосвязи аппарата.
