✴️Особенности:

✨Используется для измерения динамического состояния жидкостей, протекающих по трубопроводу, таких как вода, этилен, этиленгликоль и другие жидкости, не вызывающие коррозию меди.

✨Когда скорость потока превышает заданное значение, жидкость приводит в движение лопасть и микропереключатель, контакт SPDT может подключать цепь и отключать другую цепь.

✨Значение контроля расхода регулируется, точка повторения операций стабильна.

✨Степень защиты IP54, срок службы микропереключателя до 100 000 раз

✨Идеально подходит для систем водоочистки, центрального кондиционирования, водоохладительных установок.

✴️Технические характеристики:

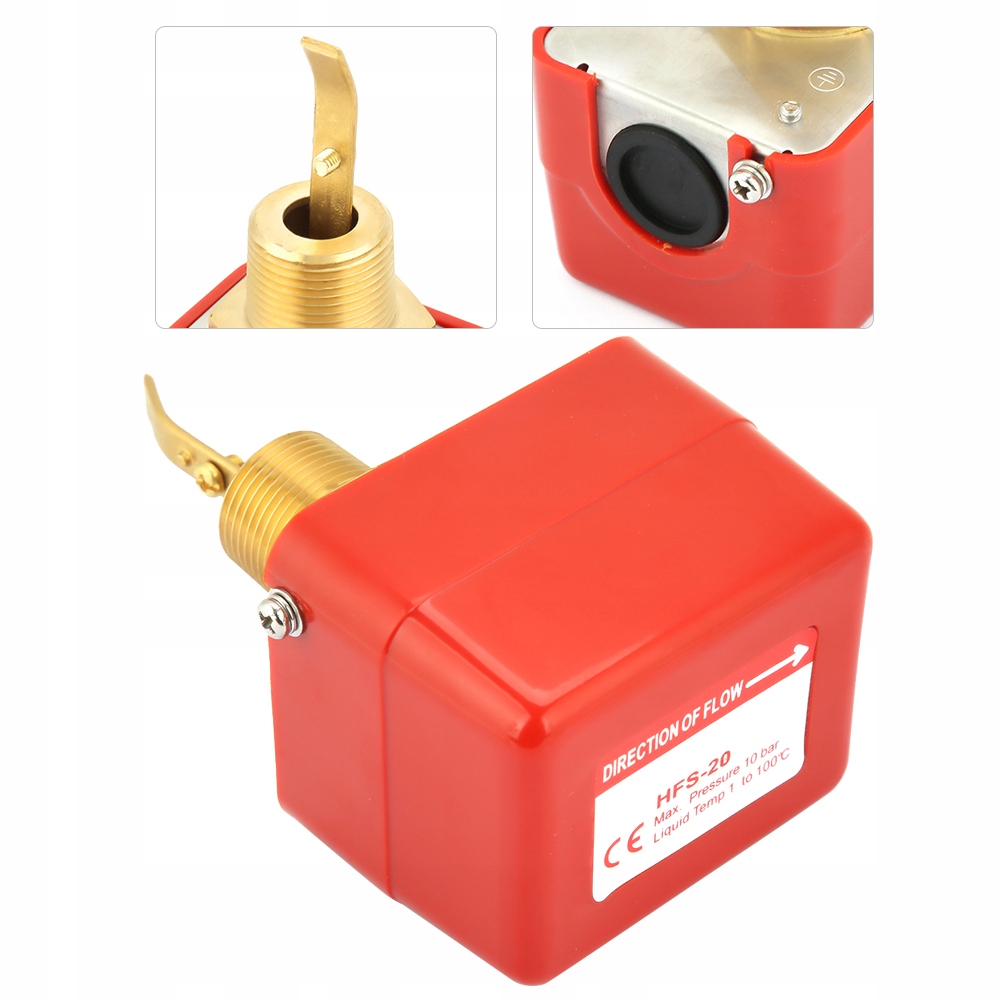

Модель: HFS-20

Тип переключателя: SPDT

Материал: Корпус из нержавеющей стали 304, медный разъем, сильфон из фосфористой бронзы

Вес: прибл. 401 г/14,1 унций

Разъем: 3/4 дюйма

Максимальное рабочее давление: 1,0 МПа

Температура окружающей среды: 0 ~ 60 ℃

Температура жидкости: -10 ~ 100 ℃

Срок службы контактов микропереключателя: 1000 000 раз

Напряжение микропереключателя: 220 В переменного тока.

Ток микропереключателя: 15А

✴️Список упаковки:

1 * Реле расхода воды

3 * Весло

1 * Руководство пользователя

⭕Способ установки:

✨Откройте переключатель расхода

✨Переключатель установлен на минимальный расход. Поверните регулировочный винт против часовой стрелки, чтобы увеличить значение настройки расхода.

✨Нажмите на мишень, чтобы проверить, может ли микропереключатель работать нормально. Чрезмерное вращение регулировочного винта по часовой стрелке может привести к выходу из строя датчика расхода.

✨После установки несколько раз нажмите на рычаг переключателя расхода для проверки. Если вы не слышите «щелчка», поверните регулировочный винт против часовой стрелки, пока не услышите «щелчок».

✨ Регулировочный винт лакокрасочного уплотнения используется только в первый раз для регулировки состояния реле потока. Пожалуйста, не меняйте и не настраивайте его.

✨Соблюдайте три рабочих цикла, чтобы убедиться, что переключатель и система, к которой он подключен, работают правильно, и быстро закройте корпус переключателя.

⭕Примечание:

✅Пожалуйста, внимательно проверьте реле потока перед установкой.

✅Реле потока можно устанавливать в горизонтальном или вертикальном трубопроводе с направлением потока жидкости вверх, но не в трубопроводе с направлением потока жидкости вниз. При установке в трубопроводе с восходящим направлением потока жидкости необходимо учитывать влияние силы тяжести.

✅Реле расхода HFS нельзя использовать в трубе, где температура жидкости ниже точки замерзания.

✅Ограничитель должен быть установлен, если на стороне выхода установлен отсекающий клапан.

✅При монтаже проводки обратите внимание на следующие моменты:

(1). Категорически запрещается ударять гаечным ключом по основанию переключателя, что может привести к деформации и повреждению переключателя потока.

(2). При подключении или отладке отключите питание.

(3). При подключении строго запрещается регулировать какие-либо винты, кроме клемм микропереключателя и винтов заземления. И при подключении провода аккуратно, иначе можно легко сдвинуть сам микропереключатель, что приведет к выходу из строя реле протока;

(4). Для проводки необходимо использовать специальные винты заземления, установочные винты нельзя вынимать.

(5). Лезвие переключателя потока не должно касаться внутренней стенки трубы и других заслонок в трубе, в противном случае переключатель не может быть сброшен в нормальном режиме.
