РК-ДИСПЛЕЙ 2x16 BIG LED BLUE HD44780 WINSTAR BIG CHARACTERS

Код: 11099882484
Как заказать
1230 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №10701043
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 1

Оплачивая «РК-ДИСПЛЕЙ 2x16 BIG LED BLUE HD44780 WINSTAR BIG CHARACTERS» данное изделие из «Дисплеи» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

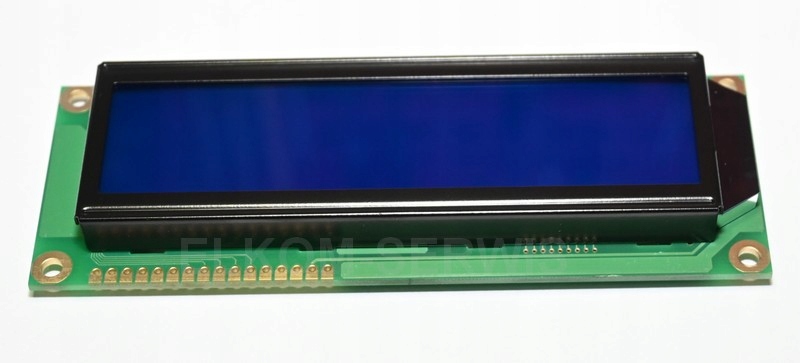

Символьный ЖК-дисплей

WINSTAR WH1602L TMI

БОЛЬШОЙ СИМВОЛ

ОРГАНИЗАЦИЯ 2x16 ПЕРСОНАЖ

ОЧЕНЬ ХОРОШЕЕ КАЧЕСТВО

2x16 БУКВЕННО-ЦИФРОВОЙ

СВЕТОДИОДНАЯ ПОДСВЕТКА

БЕЛЫЕ ПЕРСОНАЖИ НА СИНЕМ ФОНЕ

!!! НЕГАТИВНО!!!

<ул>
  • БОЛЬШОЙ символьный дисплей, ЖК 2х16, НЕГАТИВ!!!
  • Очень хороший контраст, высокое качество.
  • Производитель WINSTAR
  • Организация: 2 строки по 16 символов
  • подсветка: светодиодная - БЕЛАЯ
  • Печатная плата: 124x44 мм
  • размер экрана: 99x24 мм !!
  • Высота символа: 8,06 мм – БОЛЬШОЙ СИМВОЛ
  • Размер матрицы: 94,8x20 мм
  • Диапазон температур: -20 ÷ 70°C - РАСШИРЕН!!!
  • Питание светодиодов 3,5 В
  • при питании светодиода от 5В подключайте подсветку через резистор сопротивлением примерно 50-90 Ом
  • питание: +5В,
  • Контроллер, совместимый с HD44780!!!
  • Базовый набор символов АНГЛИЙСКОГО языка
  • Второй набор символов кириллицы

    • Производные:

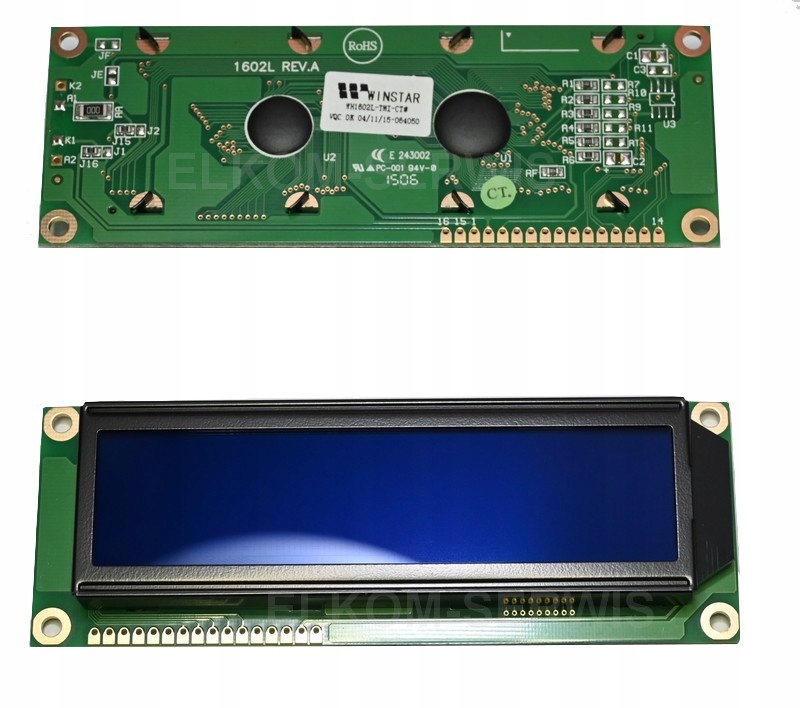

    Распиновка:

    ! ВНИМАНИЕ ! В дисплеях 1602 BIG контакты расположены иначе, чем в стандартных маленьких ЖК-дисплеях. Обратное подключение повредит дисплей.

    Пины подсчитываются с левой стороны (если смотреть с задней стороны дисплея)

    16 15 1 2 3 4 5 6 7 8 9 10 11 12 13 14

    1 – Всс (-)

    2 – Вдд (+)

    3 – КОНТРАСТ

    4 - RS, 5 - R/W, 6 - E,

    7–14 ЛИНИИ ДАННЫХ DB0–DB7

    ВНИМАНИЕ, PIN-коды 15 и 16

    15 — Светодиод А

    16 — Светодиод К

    На других наших аукционах также предлагаются другие типы ЖК-дисплеев
