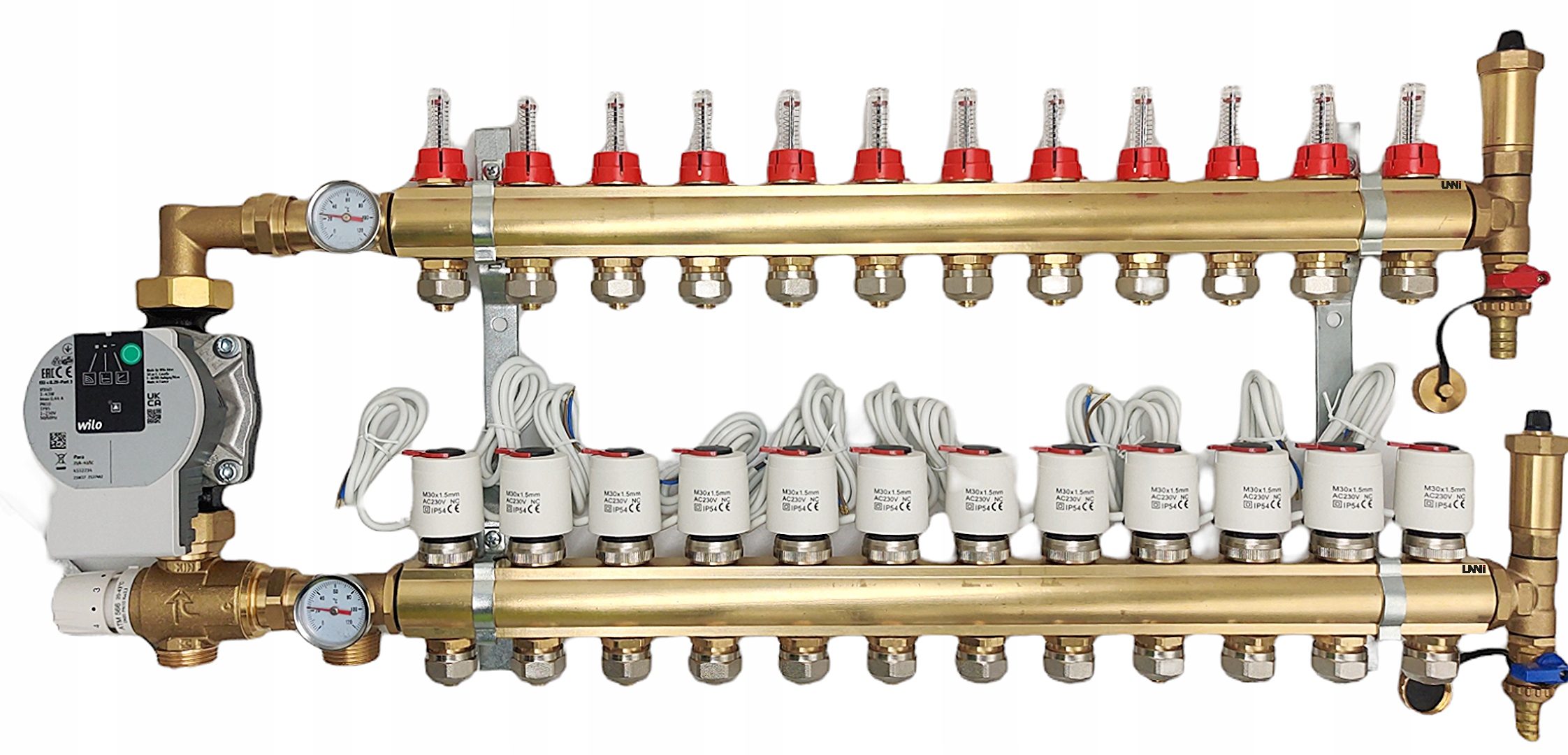

РАЗДЕЛИТЕЛЬ 15 ДЛЯ ОТОПЛЕНИЯ ПОЛА С ПРИВОДАМИ И НАСОСОМ WILO

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Применение: Разделение секций теплого пола на отдельные контуры.

Рабочая температура: до 60°C

Рабочее давление: до 6 бар

Ширина: 960 мм

Материал:

• Брус - латунь
• Вентиляционно-сливная группа - латунь
• Рукоятка-распределитель - Хромированная сталь

Изделие В комплект входит:

2xвентиляционно-сливной блок с автоматическим воздухоотводчиком и стопорной гайкой

1x 15-контурная подающая балка с ротаметрами и переходными ниппелями (для евроконуса)

1x возвратная балка 15-контурная с термостатическими вставками и редукционными ниппелями (для евроконуса) разъем)

2x стальной держатель коллектора с шагом 235 мм

30x переходник Euroconus 16x3/4"

15x клапан с электронным приводом

1x смесительная группа ESBE с термостатическим клапаном KVS 3.4 с насосом Wilo Yonos PARA 25/6-43/SC 130, с возможностью считывания температуры подачи и обратки благодаря термометрам в диапазоне 0-120°C

1x Кабель питания насоса Wilo

Применение:

Распределитель теплого пола – это устройство, используемое в системах напольного отопления для контроля и регулирования подачи горячей воды или теплоносителя на отдельные участки пола. Система подогрева пола – исключительно удобный и эффективный способ обогрева помещений, при котором тепло равномерно отводится от пола, что создает приятный тепловой режим.

Теплый пол в настоящее время является доминирующей системой отопления в современном строительстве. Благодаря использованию низкотемпературной оборотной воды данная система прекрасно работает как с низкотемпературными тепловыми насосами, так и с газовыми конденсационными котлами. Стоит отметить, что хотя теплый пол прекрасно совместим с вышеперечисленными источниками тепла, его также можно эффективно использовать в сочетании с другими типами отопительных устройств, например, с питательными котлами, работающими на эко-горохе, пеллетах или масле.

Если используются устройства с более высокой температурой подачи, возникает необходимость внедрения дополнительного клапана-смесителя, который имеет решающее значение для регулирования подачи высокогорячей воды, предотвращения чрезмерного обогрев труб, отвечающих за распределение тепла в системе пола. Стоит подчеркнуть, что метод подогрева пола основан на излучении тепла, что позволяет исключить многие неудобства, характерные для конвекционного отопления с использованием традиционных радиаторов.

Для поверхностной прокладки систем теплого пола обычно используются трубы из таких материалов, как PE-RT с антидиффузионным покрытием или трубы AL-PEX. Ключевым элементом, обеспечивающим эффективное распределение тепла по отдельным помещениям, является представленный распределитель. Благодаря его функциональности можно точно направить количество тепла в отдельные зоны, что приводит к достижению желаемой температуры в каждой комнате.

Преимущества:

✅Точный контроль температуры: Распределитель позволяет осуществлять индивидуальную регулировку температуры в отдельных зонах или помещениях, что позволяет подстраивать тепловой комфорт под нужды жильцов.

✅Эффективное использование тепла: Благодаря возможности раздельного регулирования подачи горячей воды на разные участки пола система подогрева пола может работать более эффективно, экономя энергии.

✅Экологичное использование помещений: Распределитель позволяет регулировать температуру в отдельных частях помещения, что позволяет эффективно использовать пространство в зависимости от текущих потребностей.

✅Снижение эксплуатационных расходов: Благодаря точному контролю температуры и оптимизированному тепловому потоку распределитель может помочь снизить счета за электроэнергию.

✅ Защита от перегрева: Некоторые усовершенствованные модели коллекторов оборудованы с системами защиты от перегрева, что предотвращает повреждение системы или неконтролируемое повышение температуры пола.

✅ Повышенный тепловой комфорт: Благодаря равномерному распределению тепла в помещениях коллектор способствует созданию более приятной и комфортной атмосферы.

✅ Возможность интеграции с интеллектуальными системами управления зданием: Усовершенствованные модели коллекторов можно интегрировать с интеллектуальными системами управления зданием, возможность дистанционного управления и программирования.

✅ Сотрудничество с различными источниками тепла: коллектор можно адаптировать для работы с различными типами устройств систем отопления, такими как тепловые насосы, газовые котлы или котлы на биомассе.

✅ Длительный срок службы системы: правильное управление потоком горячей воды с помощью распределителя может продлить срок службы и надежность всего напольного отопления. системы.

✅Точная настройка под разные помещения: благодаря возможности регулировки температуры в отдельных зонах распределитель позволяет адаптировать систему подогрева пола к различным типам помещений, например, спальням, ванным комнатам, кухням или гостиным.

Структура дистрибьютора:

Латунная балка с профилем С7, используемая в коллекторах напольного отопления, отличается долговечностью и прочностью благодаря латунной конструкции. Имеет форму с двумя выпуклыми внешними краями, что гарантирует устойчивость конструкции. Балка распределяет горячую воду по отдельным контурам отопления, обеспечивая равномерное распределение тепла. Его конструкция позволяет гибко регулировать систему отопления, а точно спроектированные отверстия гарантируют эффективное распределение тепла по помещению.

Ротаметр, также называемый регулятором расхода теплого пола, используется на распределительной балке подачи. Ротаметры используются для точного регулирования контуров теплого пола. Вопреки внешнему виду, правильное регулирование потоков и эксплуатация нашего теплого пола – трудоемкая задача. Чтобы наша установка работала эффективно, необходимо правильно регулировать потоки. Сначала откручиваем терморегулирующие клапаны на обратной балке, а затем ротаметр, сняв красный фиксатор, позволяет увеличить или уменьшить расход воды. Процесс регулирования включает уменьшение расхода в более коротких контурах (с меньшим сопротивлением потоку) и увеличение расхода в более длинных контурах (с более высоким сопротивлением). Расходомер имеет диапазон от 0 до 5 л/мин, но опыт показывает, что этот диапазон имеет значительный запас, ведь достигаемые значения в наших установках составляют примерно 1 - 1,5 л/мин.

Вставка, также известная как термостатический клапан для теплого пола, используется на обратной распределительной балке. Этот клапан используется для ручного закрытия потока на данном участке. Вместо ручки также можно установить термоэлектронный привод, который в зависимости от используемых решений будет автоматически отключать нагрев в заданном контуре на основе термостата или с помощью нашего смартфона. Ручки на возвратной балке не используются для регулирования потока, поэтому регулировку следует производить при полностью открытых ручках. Почему это происходит? Хотя теоретически можно попытаться регулировать поток, повернув клапан на обратной балке, в случае технического обслуживания, поломки или установки привода все настройки придется производить с нуля.

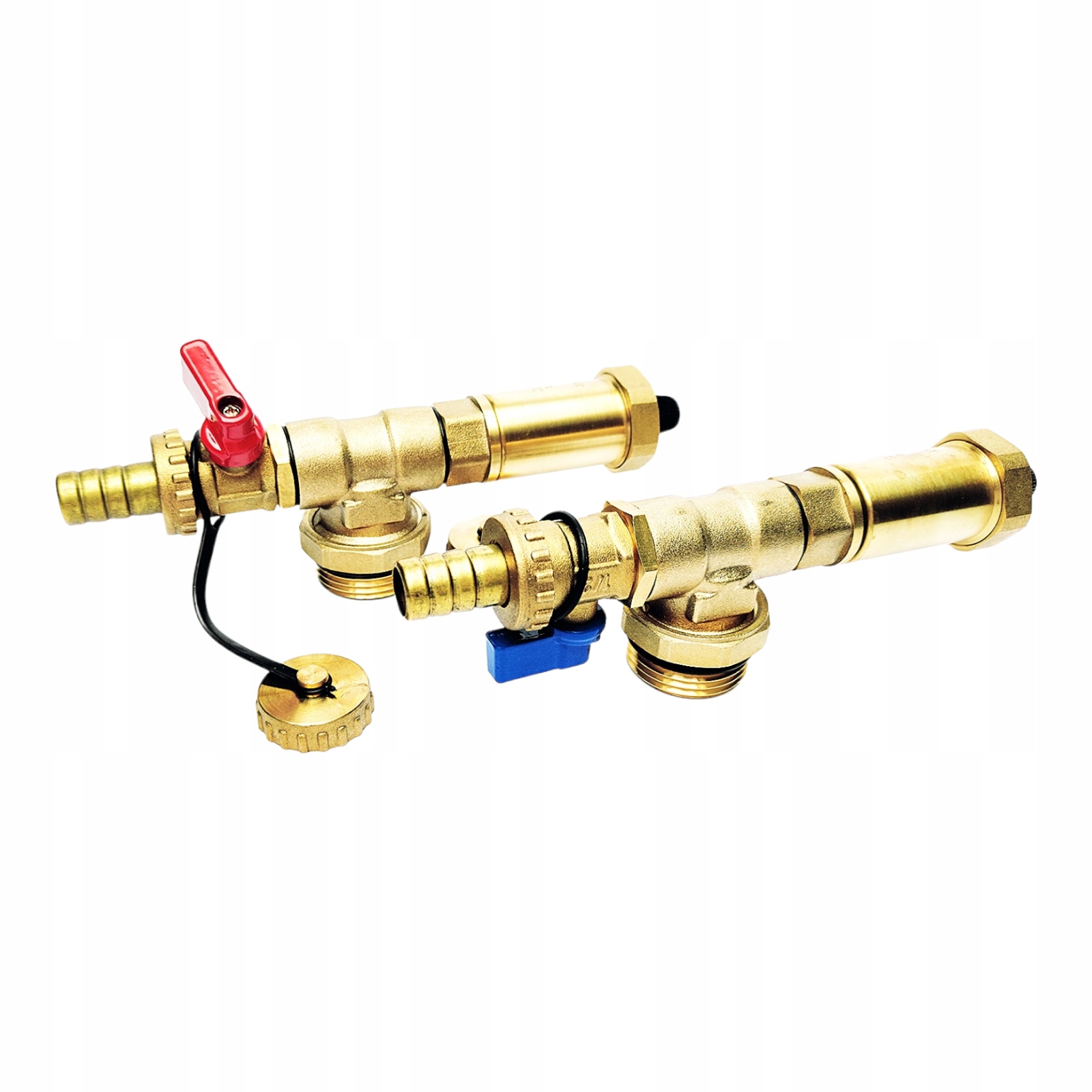

Вентиляционно-сливной узел в коллекторах напольного отопления и его использование дают многочисленные преимущества по сравнению с установками без этого элемента.

Эффективное удаление воздуха: Использование вентиляционно-сливного узла позволяет эффективно удалять скопившийся воздух из установки. Воздух в системе подогрева пола может негативно повлиять на эффективность и равномерное распределение тепла, поэтому важно эффективно его удалять.

Минимизация сбоев и разрывов контуров: удаление воздуха улучшает работу всей системы, снижая риск так называемых «мертвых» или нефункционирующих контуров, в которых тепло не распределяется эффективно.

Повышение эффективности: работа без воздуха позволяет эффективно передавать тепло от системы подогрева пола. теплоноситель к полу, что приводит к повышению эффективности всей системы отопления.

Предотвратите коррозию: удаление воздуха из установки снижает риск коррозии и образования отложений внутри труб, что может повлиять на долговечность системы и ее эффективность.

Повышение комфорта: равномерное распределение тепла в установке, достигаемое благодаря вентиляционно-дренажному блоку, способствует увеличению общей теплоемкости. комфорт в номерах.

Стальной держатель для коллектора – это прочный и точно изготовленный элемент, используемый для крепления и устойчивого крепления коллектора в системе теплого пола. Благодаря своей конструкции он обеспечивает не только безопасную установку, но и точную адаптацию к конкретной модели коллектора. Эти ручки часто совместимы с другими элементами монтажа, что облегчает процесс установки, а также обеспечивает эстетичный внешний вид и долговечность. В результате стальная ручка эффективно удерживает коллектор в правильном положении, что обеспечивает правильную работу системы теплого пола.

Адаптер Euroconus — это тип соединителя, используемый в системах отопления и охлаждения, особенно в системах напольного отопления и радиаторных системах. Применяется для соединения стальных или медных труб, позволяет регулировать поток жидкости и обеспечивает прочные и герметичные соединения. Область применения включает полы с подогревом, радиаторы и системы охлаждения. Для эффективной работы и безопасной установки важно, чтобы фитинги были правильно установлены и герметизированы.

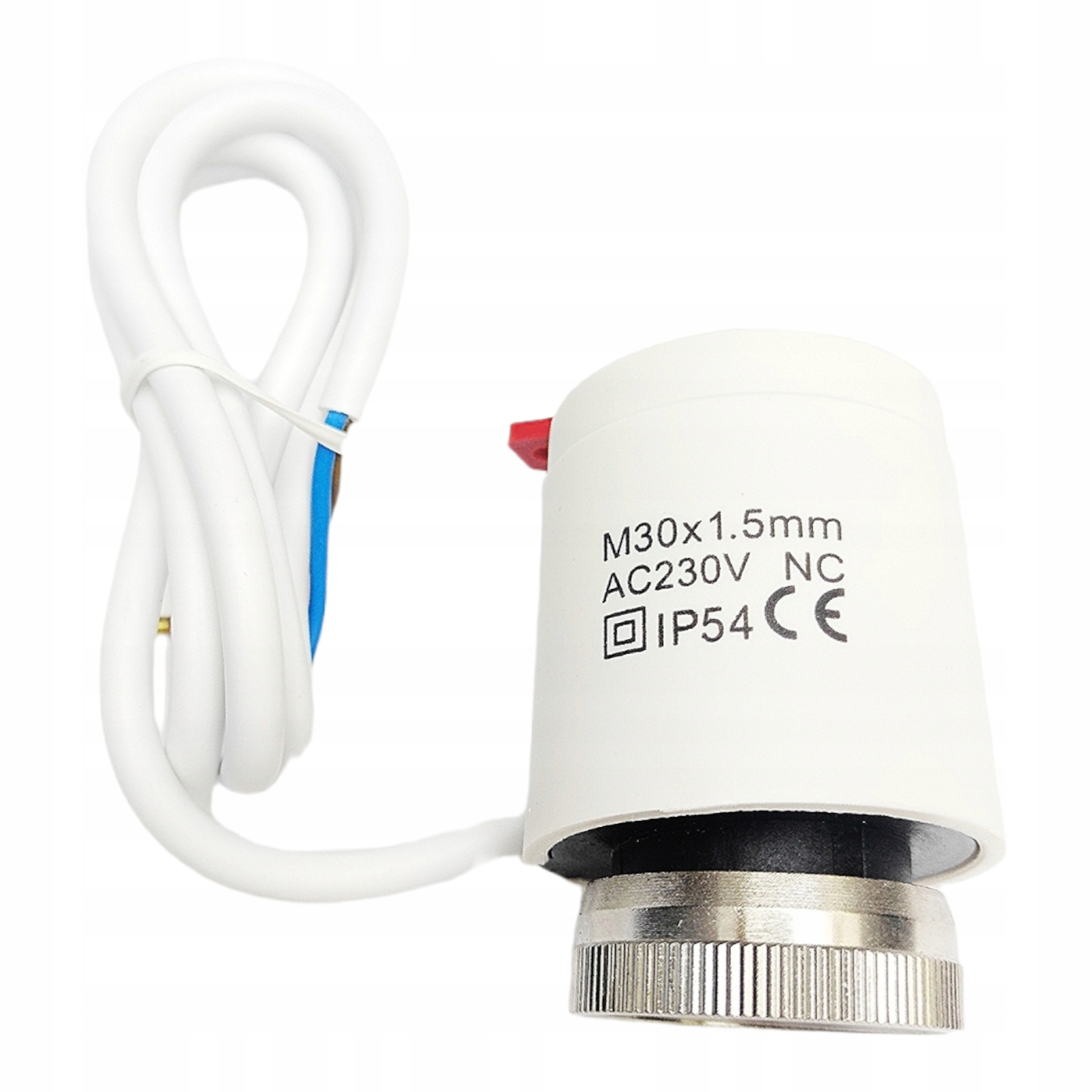

Термоэлектрическая головка, также известная как термостатическая головка, представляет собой устройство, используемое в системах отопления и охлаждения для регулирования потока жидкости через радиаторы или другие элементы установки. Электрический привод, встроенный в головку, регулирует открытие или закрытие клапана. Это дает возможность удаленно контролировать, автоматизировать, программировать и точно регулировать температуру в помещениях.

Группа смесительных насосов включает клапан ATM 566. Это смесительный клапан с увеличенным расходом Kvs 2,3 м3/ч – благодаря такому решению полы с подогревом будут нагреваться значительно быстрее, что приводит к значительному снижению затрат на отопление. Проток клапана позволяет монтировать на балках до 14 секций. Благодаря своей конструкции, в зависимости от требуемой настройки, мы можем регулировать температуру подачи в секцию от 20°C до 43°C. Весь агрегат приводится в действие электронным циркуляционным насосом Wilo Yonos PARA 25/6-43/SC 130, который потребляет от 3 Вт до 43 Вт мощности в зависимости от настроек. В комплект входит трехжильный кабель питания для насоса длиной 1 м.
