ГИДРАВЛИЧЕСКИЙ РАЗДЕЛИТЕЛЬ, 1 СЕКЦИЯ, 40Л/МИН

С ЭЛЕКТРИЧЕСКИМ УПРАВЛЕНИЕМ 12В

В КОМПЛЕКТЕ С ДЖОЙСТИКОМ И ПЛАГИНАМИ

Производство распределителя:

Оригинальный продукт марки Badestnost Bulgaria, символ производителя: Z50 A ES3 12 В постоянного тока G; условное обозначение: 1.10.40.011.1

Производство джойстика:

Оригинальный продукт марки Hydrolider, условное обозначение: 1.10.61.010

Применение:

Находит широкое применение в гидравлических системах в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и в широко понимаемой промышленности.

Распределитель приспособлен к различные типы машин, такие как: сельскохозяйственные машины, тракторы, опрыскиватели, туреры, циклопы, погрузчики HDS, строительные машины, погрузчики, экскаваторы, подметальные машины, промышленные машины и другие устройства с гидравлической системой.

Джойстик, также известный как рычажный манипулятор, позволяет управлять двумя секциями в гидравлическом распределителе с электрическим управлением.

Технические данные:

В комплект входят распределитель, 2 электрические вилки и джойстик.

Рекомендуемый расход масла в системе: 0–40 л/мин.

Пример управления: привод двойного действия.

Возможность последовательного подключения к существующей системе (требуется напорная втулка).

Управление:

Подвижник трехпозиционный (1 - 0 - 2), подпружиненный, т.е. после отключения питания возвращается в нейтральное положение самостоятельно. Пока ползун находится в нейтральном положении (0), масло свободно поступает через распределитель в обратный канал, насос тогда не работает под давлением и сбрасывается.

Принцип работы ползуна:

• Положение 0 нейтральное (питание на обе катушки отключено) шток исполнительного механизма стоит – масло уходит на перелив.
• Рабочее положение 1 (питание только на первую катушку) поршня исполнительного механизма шток выдвигается.
• Рабочее положение 2 (питание только на вторую катушку) шток поршня привода втягивается.

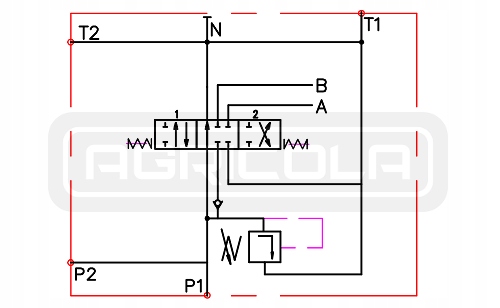

Справа гидравлическая схема распределителя:

Ток:

• Питание постоянным током (DC) 12В.
• Электрические вилки имеют диоды, загорающиеся при подаче тока на катушку.

Подключение:

• Питание от насоса (P1, P2): внутренняя резьба BSP 1/2"
• Обратка в бак (T1, T2): внутренняя резьба BSP 1/2".
• Секции (A, B): внутренняя резьба BSP 3/8".
• Последовательное соединение (N): внутренняя резьба BSP 1/2".

Диапазон давления:

• Максимальное давление подачи: 250 бар
• Максимальное давление на возврате: 50 Бар
• Максимальное давление на секциях: 300 Бар
• Давление открытия перепускного клапана увеличивается пропорционально увеличению расхода: 180 бар при 10 л/мин 190 бар при 20 л/мин 200 бар при 30 л/мин 210 бар при 40 л/мин Комплекты для точного измерения давления можно найти в разделе Манометры - измерительные комплекты. Рекомендуется проверить и настроить соответствующее давление перед запуском.
• Возможность саморегулировки, смена полного оборота на 30 Бар.

Типы масел, рекомендуемые AGRICOLA:

• Более жидкое, высококачественное масло: LOTOS AGROL BOXOL 26
• .

Рекомендуемая температура масла диапазон:

• Допустимая температура окружающей среды: от -40 C до +60 C
• Допустимая температура масла: от -15 C до +80 C

ОБЩАЯ ИНФОРМАЦИЯ ДЖОЙСТИК:

Имеет 4 нестабильных положения и одно стабильное нейтральное среднее положение. Если контроллер отпускает джойстик, он возвращается в среднее нейтральное положение. Предназначен для установки в отверстие (Ø) 30 мм. Установка производится путем откручивания шара рычага, отвинчивания кольца с крышкой, вставки джойстика через отверстие и накручивания кольца и шарика обратно. Имеет резиновый уплотнительный чехол, защищающий от пыли, воды и маслостойкий.

ПРИМЕР РАБОТЫ С РАСПРЕДЕЛИТЕЛЕМ:

• Нейтральное положение 1 (рычаг вертикально), штоки цилиндров стоят – масло уходит в перелив.
• Рабочее положение 2 (рычаг в переднем положении), шток первого цилиндра выдвигается
• Рабочее положение 3 (рычаг в назад), шток первого цилиндра втягивается.
• Рабочее положение 4 (рычаг в левом положении), шток второго цилиндра выдвигается.
• Рабочее положение 5 (рычаг в правом положении), шток второго цилиндра втягивается.

ПАРАМЕТРЫ:

• Размеры: 51×55×146 мм
• Материал рычага: Сталь
• Работа: Моностабильный (без защелки)
• Количество рабочих позиций: 4
• Наборы контактов: 4 х Н.О.
• Нагрузочная способность контактов переменного тока: 6А/250 В (с резистивной нагрузкой)
• Нагрузочная способность контактов постоянного тока: 2,2 А/110 В (с резистивной нагрузкой)
• Сопротивление изоляции мин. : 100 МОм
• Испытательное напряжение: 2,2 кВ
• Механическая долговечность: 5*1050 циклов
• Электрическая долговечность: 5*1050 циклов

ТЕМПЕРАТУРНЫЙ ДИАПАЗОН

• Рабочая температура: -20...50°C
