UT622E LCR RLC Измерительный мост

UT622E LRC - это ручный счетчик компонентов - катушки, резисторы и конденсаторы и их вторичные свойства: D (коэффициент потерь), Q (коэффициент качества), θ (фазовый угол в градусах), θ (фазовый угол в Radians) и ESR) (эквивалентный или параплент). Параметры компонентов измеряются с помощью чередующегося напряжения с выбранной частотой 100, 120, 1000, 10 000 Гц и выбранной амплитудой 0,1 VRM, 0,3 VRMS, 1,0 VRM для выходного импеданса 100 -х источника сигнала. Самая высокая точность измерения составляет 0,1%.

Устройство имеет интуитивно понятный 2,8-дюймовый ЖК-дисплей TFT и регулируемую яркость подсветки за десять градусов, встроенную батарею Li-Pol Li-Pol и разъем Miniusb miniusb для зарядки и отправки данных на компьютер. Максимальное значение отображения при измерении первичных параметров составляет 99999, а минимум при измерении вторичных параметров составляет 0,0001.

Из -за технологического прогресса устройство также подходит для профессионального использования - в сочетании с компьютером (ПК) создает позицию для сортировки компонентов в соответствии с конкретными параметрами и используется на производственных линиях, лабораториях и т. Д. Подходят для измерения и защиты индуктивности, пропускной способности и сопротивления в лабораториях, производственных линиях, точках обслуживания и т. Д.

Технические характеристики:

• RLC -метр первичных и вторичных компонентов
• Большая подсветка, интуитивно понятная TFT LCD, 10 уровней яркости
• Диапазон дисплея - максимум 9999
в зависимости от определенного тола> li> li>
. Переменное напряжение 100, 120, 1000 или 100000 Гц
• измерение DCR
• Покупка. (Для 10 кОм параллельно)
• Подписка при нажатии кнопок: Да, возможность включить/выключить/выключить
• Возможность блокировки кнопок: Да
• Автоматическое выключение: Да после 5, 15, 30, 60 минут или выключенной 9600/19200/38400
• Сравнение оценочного тревога и выходы: Звуковая тревога: короткие, длинные, два коротких
• Сбросить открытие тестера или короткое время: да по умолчанию, 5%
• Подсчет ингредиентов: все, совместимые, несовместимые

Диапазон измерений первичных параметров импеданса:

Тип // Диапазон отображения // Минимальное разрешение в диапазоне

• Индуктивность L // 0,001 µh до 9999,9 ч // 1/0,1/0,01/0,001 µH
• c //009999999999999999999999999999999999999999999999999999999999999999999999999999тельно. 1/0,1/0,01/0,001 PF
• Сопротивление R // 0,0001 Ом до 99,999 МОм // 0,0001 Ом
• Общий импеданс с // 0,0001 Ом до 99,999 МОм // 0,0001 ω
<Второе сопротивление параметров: p> p>
p>

p> <второстепенное. Разрешение в диапазоне

• Фактор судьбы D // 0,0001 до 9,9999 // 0,0001
• Deg // -179,9 ° до 179,99 ° // 0,01 °
• Фазовый угол в радиане θ Rad // -3,142 Rads до 3,1416 Rad RAD //.0.00101010101010101010101.

• Дисплей: дисплей с подсветкой TFT LCD с диагоналем 2,8 "
• Диапазон дисплея: максимум 99999
• Точность: наилучший 0,1%
• Выбор компонентов в соответствии с установленной толерантностью: да
• .
• Передача данных ПК.
• Вес без батарей: 305G
• Размеры продукта (высота x ширина x глубина): 190 x 90 x 44 мм IEC/EN61010-1: 2010, EN61326-2: 2013, EN61326-2: 2013

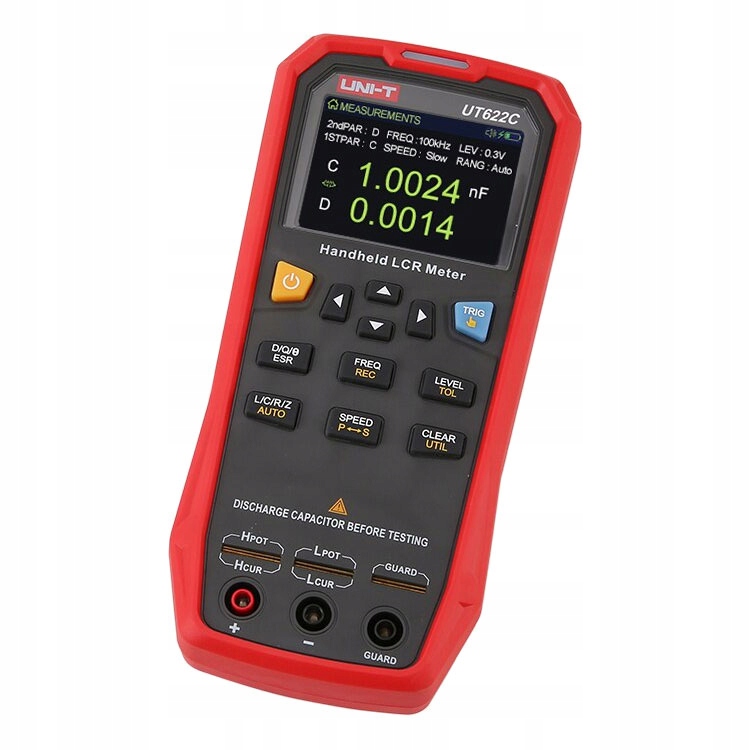

Введение в панель функции

1. Переключатель питания: длинное нажмите, чтобы включить, короткое нажатие, чтобы выключить;

2. Клавиши со стрелками: выберите клавиши поддержки меню

3. Ключ триггера: триггер/выберите режим запуска

4. D/Q/θ/ESR: выбор вторичных параметров

5. freq/rec: частота 100Hz, 120hz, 1HaHz, 10KZ -Selectection и 100KZ -Selectection.

6. Уровень/TOL: 0,1 В, 0,3 В, 1 В, кнопки переключателя и режима допуска

7. l/c/r/z/car: основные параметры и автоматическая идентификация.

8. Speed/PS: кнопка переключения скорости и эквивалентного режима;

9. clear/util: clear jasne и практическое меню конфигурации Util.

Режим записи

Режим записи может использоваться для статистики данных для динамического получения среднего, максимального, минимального и количества записей.

Режим толерантности

Для сортировки компонентов вы можете использовать режим толерантности. Вы можете установить номинальное значение, предел допуска, тревогу, светодиодный индикатор и счетчик и процентное отклонение между измеренным значением основного параметра, и номинальное значение можно рассчитать для сравнения квалифицированного и не подходящего, отображать результаты дискриминации IT/NG.

Диапазон толерантности: 1% ~ 20%

Тест: 20 раз/с (быстрый), 5 раз (MED), 2 раза/с (медленный)

3-концевые и 5-концевые испытательные порты

поддерживает тест с тремя советами, тест с пятью кончиками и расширением тестовой линии Кельвина.

Разрешить как удобное тестирование, так и требования для очень точных тестов.

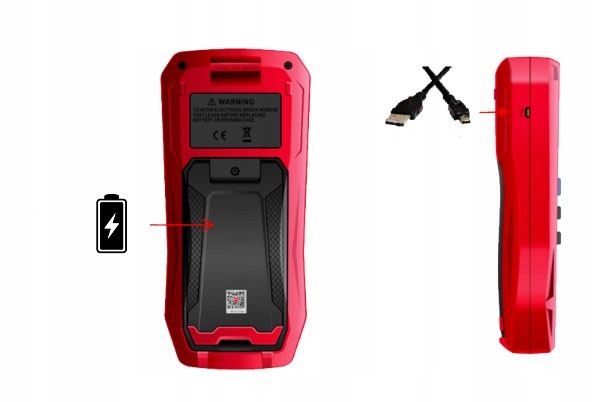

источник питания

Серия UT622 имеет два метода питания:

Питание литий-полимерного батареи и источник питания USB.

Набор включает в себя:

• Устройство UT622E: 1 ПК.
• Интерфейсной кабель USB: 1 ПК
