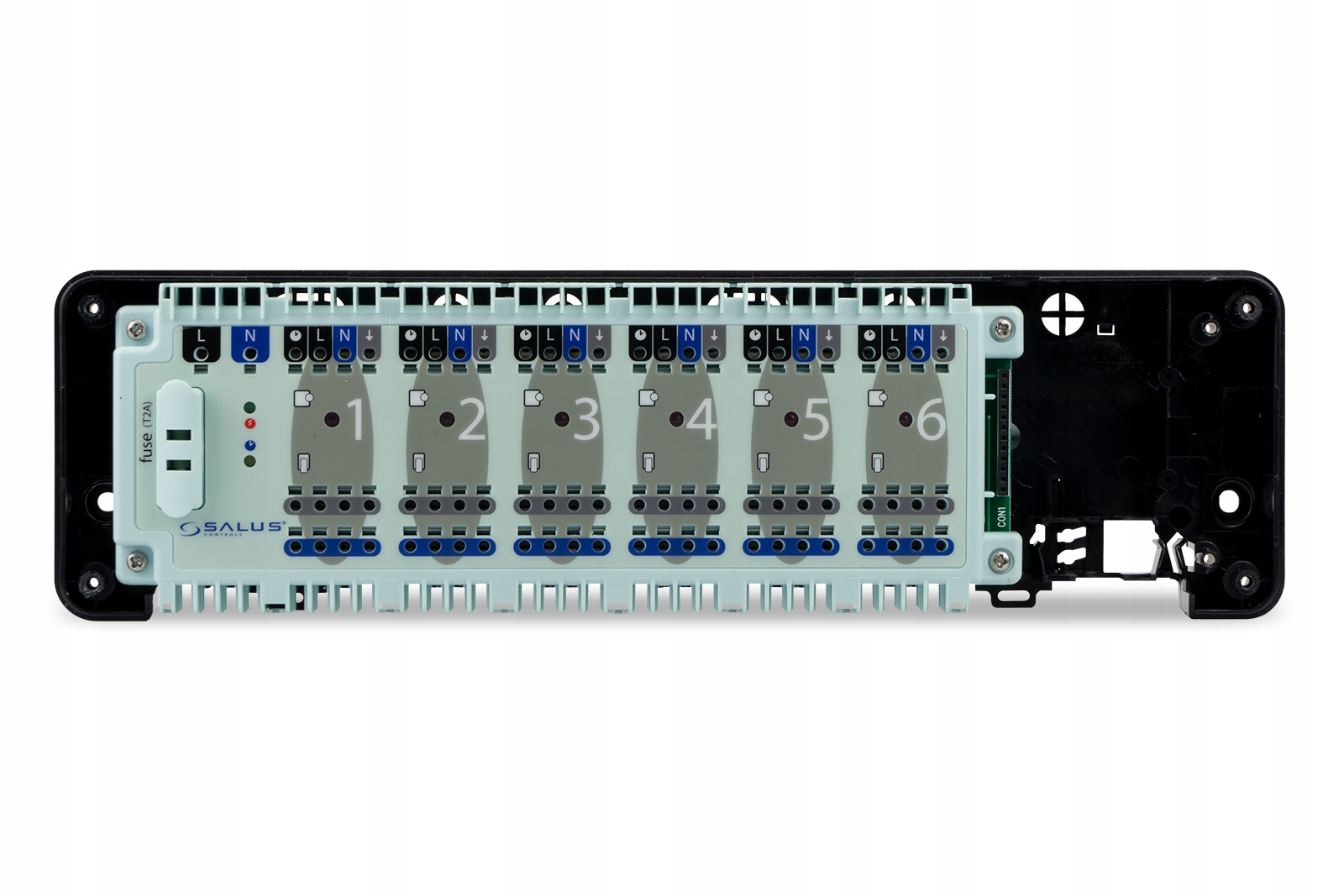

ПРОВОДНАЯ ПЛАНКА УПРАВЛЕНИЯ KL06 - 6 ЗОН

SALUS KL06

это центральный модуль управления отоплением и охлаждением в многозонных установках. Он позволяет подключить до шести регуляторов и термоэлектрических приводов, обеспечивая точное управление всей системой. Это надежное и расширяемое решение для современных наземных установок.

⭐ Ключевые функции ⭐

Планка управления KL06 представляет собой центральный модуль для управления шестью зонами поверхностного отопления или охлаждения. Устройство работает с проводными регуляторами и термоэлектрическими приводами 230 В НЗ, обеспечивая точный контроль теплового комфорта. Конструкция планки обеспечивает как стандартную работу, так и работу расширенных систем через модули PL06/PL07.

• Возможность управлять всего до 42 исполнительными устройствами (7 на зону – каталожное значение при использовании реле нагрузки).
• Поддержка 4 исполнительных устройств непосредственно для каждой зоны или до 6 исполнительных устройств на зону с помощью реле, в соответствии с пределом нагрузки, описанным в разделе руководство.

  Instruction_operations_SUH_KL06_V0_…

• 6 независимых зон нагрева/охлаждения
• Возможность управления насосом или котлом через модули PL06 и PL07.
• Взаимодействие с регуляторами 230 В и регуляторами ВКЛ/ВЫКЛ (с беспотенциальными выходы).
• Поддержка функции NSB (Night Set Back), реализованной недельным контроллером.
• Совместимость с приводами типа NC.

🔥 Как работает устройство 🔥

Полоска получает сигналы нагрева/охлаждения от подключенных регуляторов и передает их на соответствующие зоны исполнительного механизма. Каждая зона работает независимо, что позволяет точно контролировать половое или радиаторное отопление. После подключения модуля PL06 или PL07 полоса может управлять работой циркуляционного насоса и/или котла.

- сигнал регулятора запускает открытие исполнительных устройств в заданной зоне

- полоса передает информацию о потребности в тепле/охлаждении на модули PL06/PL07

- регулирование осуществляется по проводу, без задержек и потерь сигнала

- поддерживает работу обоих Регуляторы на 230 В и аккумуляторные с сухими выходами

⚙️ Наиболее важные особенности ⚙️

KL06 был разработан как панель управления для работы в установках с напряжением 230 В переменного тока, с удобной системой установки PLUG-IN и возможностью полного расширения с помощью модулей управления насосами и котлами. Благодаря высокой совместимости планку можно использовать как в небольших установках, так и в сложных системах с множеством исполнительных механизмов.

• Поддержка до 42 исполнительных устройств всего - до 7 на зону (согласно каталогу; требуются реле разгрузки).
• Стандарт: 4 исполнительных устройства непосредственно на зону, или до 6 исполнительных устройств при использовании реле, согласно инструкции (раздел «Подключение исполнительных устройств»).

  Инструкция_operations_SUH_KL06_V0_…

• Питание 230 В переменного тока / максимальная нагрузка 2 (1) А.
• Выходы для термоэлектрических приводов НЗ 230 В - в соответствии с инструкцией.
• Встроенные диоды Светодиод: питание (зеленый) и NSB (оранжевый).

  Instrukcja_slugi_SUH_KL06_V0_…

• Возможность монтажа на стену или DIN-рейку 35 мм.
• Последовательный разъем для модулей PL06/PL07, поддерживающий насос и/или бойлер.
• Адаптирован для работы с Expert NSB, HTR, Контроллеры BTR, SQ610, VS30, 091FL, RT310, RT510 (согласно инструкции).

🎯 Применение 🎯

Полоска KL06 будет хорошо работать в современных установках поверхностного отопления и охлаждения, а также в зональном контроле радиаторов. Идеально подходит для домов, квартир и коммерческих зданий с многозонным контролем температуры. Позволяет централизованно подключить все регуляторы в одном месте.

– распределители напольного отопления

– смешанные установки (теплый пол + радиаторы)

– системы с отдельными зонами комфорта

– частные дома, коммерческие помещения, офисы

🌙 Функция NSB ⭐

Ранка KL06 поддерживает функцию NSB (Night Set Back), которая позволяет автоматическое снижение температуры во всех зонах на основе сигнала недельного регулятора. Благодаря проводному подключению сигнал поступает сразу и без помех, обеспечивая одновременную работу всей системы отопления. Функция NSB позволяет реально экономить энергию и поддерживать тепловой комфорт без необходимости ручного изменения.

• Автоматическое снижение температуры в ночное время или во время отсутствия жильцов.
• Сигнал NSB передается от недельного регулятора на ленту, а затем на все суточные регуляторы, поддерживающие функцию NSB.
• Совместимость с Expert NSB, HTR, Контроллеры серии BTR - требуется четырехпроводное подключение.
• Оранжевый светодиод NSB на полоске подтверждает активацию функции.
• Стабильная проводная связь - полная синхронизация зон, отсутствие задержек и проблем с дальностью действия.
• Экономия энергии благодаря автоматическому снижению температуры в выбранные часы или условия.

💡Светодиодная сигнализация ⭐

Полоска имеет прозрачные диоды, облегчающие контроль работы системы и диагностику установки. Каждый диод предоставляет информацию о состоянии устройства в режиме реального времени.

– зеленый диод: наличие питания 230 В

– оранжевый диод: функция NSB активна

– зональные диоды: информация о работе выхода

📐 Технические данные 📐

– питание: 230 В переменного тока, 50 Гц

– максимальная нагрузка: 2 (1) А

– выходы: термоэлектрические приводы 230 В переменного тока

– тип привода: НЗ (бестоковый закрытый)

– максимальное количество регуляторов: 6

– размеры: 300 × 86 × 63 мм

– соответствие: EMC 2014/30/EU, LVD 2014/35/EU, RoHS 2011/65/EU

– монтаж: стена или DIN-рейка 35 мм

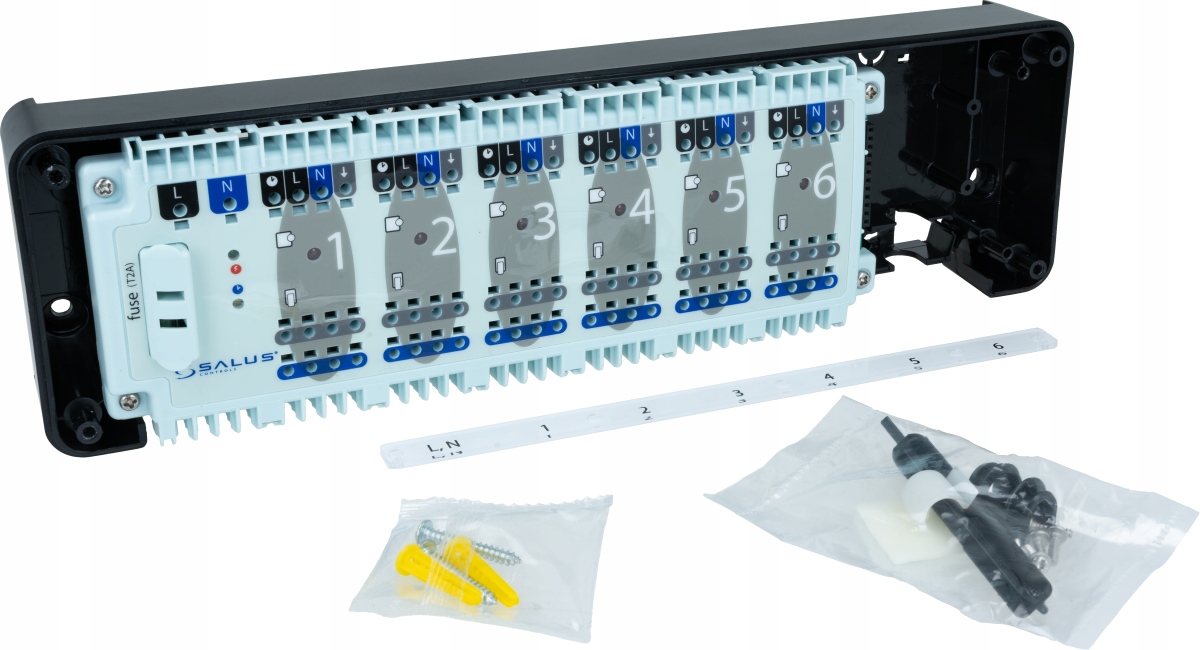

📦 Элементы комплекта 📦

– планка управления SALUS KL06

– крепежные штифты

– держатели кабельных вводов

– краткая инструкция по эксплуатации
