WQ610 OpenTherm

РЕГУЛЯТОР ТЕМПЕРАТУРЫ, МОНТАЖНЫЙ НА ФЛИНЕ

.

СОВРЕМЕННЫЙ ДИЗАЙН!

СУПЕР ТОНКИЙ!

ЭНЕРГОСБЕРЕЖЕНИЕ - ИМЕЕТ СЕРТИФИКАТ ERP САМОЙ НОВЕЙШЕЙ, САМОЙ СТРОГОЙ ПЯТОЙ ВЕРСИИ ЕС ДИРЕКТИВА!

.

КОНТРОЛЛЕР РАБОТАЕТ НА ОСНОВЕ ЭНЕРГОСБЕРЕГАЮЩЕГО, УЛЬТРАСОВРЕМЕННОГО АЛГОРИТМА ITLC

WQ610 является улучшенным преемником регулятора 091FLv2.

Основные внесенные улучшения:

• Новейший, наиболее совершенный алгоритм управления ITLC представляет собой ультрасовременное энергосберегающее решение, которое за счет регулирования времени открытия/закрытия привода обеспечивает гораздо лучший контроль над нагревом, чем гистерезис, используемый в 091FLv2.
• Измененный внешний вид – важная особенность регулятора WQ610. Он выглядит идентично новейшим и самым совершенным регуляторам от SALUS — QUANTUM SQ610 и SQ610RF.
• WQ610 имеет более точные показания температуры (каждые 0,1 градуса). Показания 091FLv2 составляют 0,2 градуса.
• Контроллер WQ610 имеет функцию PIN-кода, которая блокирует регулировку температуры от несанкционированных лиц.
• WQ610 может устанавливать диапазон температур, в пределах которого клиент или, например, арендатор переедет. Эта область действия устанавливается администратором.

WQ610

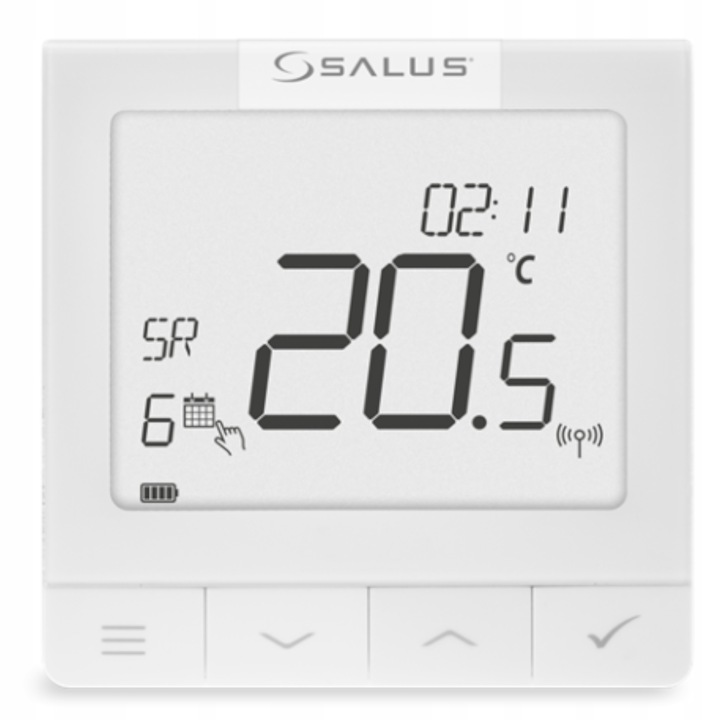

Ультратонкий WQ610 — уникальный регулятор мощности нагрева отопительного прибора (котла/печи). Благодаря обширным функциям управление может осуществляться двумя способами:

• модуляция мощности котла с помощью связи по протоколу OpenTherm - благодаря модуляции и двусторонней связи между регулятором и котлом пользователь получает максимальную эффективность и высокий уровень комфорта использования,
• запуск источника тепла путем замыкания контактов в нагревательном устройстве, оснащенном входом для подключения термостата ВКЛ/ВЫКЛ

WQ610 имеет большой дисплей с подсветкой и четкими значками, что делает работу с этим устройством простой и интуитивно понятной.

Сертификат ERP V

WQ610RF сертифицирован ErP, самой строгой пятой версии директивы ЕС. Эта сертификация гарантирует, что энергопотребление контроллера не превышает установленных пределов.

Директива ErP (энергетические продукты) — это рамочное регулирование, установленное Европейским Союзом и направленное на снижение воздействия энергопотребляющих продуктов на окружающую среду. Основная цель директивы — повышение энергоэффективности и снижение экологического следа энергопотребляющей продукции.

Сертификат ErP присуждается продуктам, которые являются энергосберегающими и ресурсосберегающими. Этот сертификат гарантирует, чтопродукт создан с учетом экономии энергии и заботы об окружающей среде.

ITLC

ITLC (Внутренняя компенсация температурной нагрузки) — это наиболее технологически продвинутый алгоритм, который представляет собой улучшенный и еще более интеллектуальный алгоритм TPI.

Управление TPI (пропорциональное и интегральное по времени) – это самообучающийся интеллектуальный алгоритм интегрирования, пропорциональный времени. В отличие от ШИМ, основанного на математических формулах, алгоритм TPI более эффективен. Вместо того, чтобы работать по жестким правилам, TPI на постоянной основе рассчитывает время работы отопительного прибора, основываясь на математических интегралах. Алгоритм «изучает» комнаты вместо использования шаблонов, содержащихся в таблице шаблонов. Благодаря этому контроллер «знает», как долго должен работать отопительный прибор, чтобы достичь нужной температуры в назначенное время, и не допускает ее падения. Контроллер прогнозирует, когда температура приблизится к падению, и в соответствующий момент подает сигнал нагревательному прибору о начале нагрева.

Алгоритм ITLC чрезвычайно точно поддерживает заданную температуру в помещении. Это модифицированный и более оптимизированный алгоритм от TPI, обеспечивающий еще лучший контроль нагрева благодарямодуляции времени открытия и закрытия привода.

Помимо общего принципа работы типа TPI, алгоритм ITLC включает также функции ограничения состояний перегрузки в отдельных видах отопления и выбора конкретного типа отопления в самом контроллере(алгоритмы предназначены для: напольного, радиаторного и электрического отопления).

Контроллер, в зависимости от конкретного типа отопления, еще быстрее «узнает» помещение и стабильнее поддерживает заданную температуру. Благодаря этому система является самым передовым и экономичным решением, предлагаемым на рынке. Быстрое время отклика и минимальное устранение перегрузок обеспечивают высокую эффективность, значительную экономию и тепловой комфорт.

Контроллер может взаимодействовать с другими контроллерами, работающими по алгоритму ITLC – WQ610, SQ610, SQ610RF и с беспроводным терминалом KL08RF.

Определение диапазона температур

Эта опция позволяет запрограммировать максимальную и минимальную температуру, установленную администратором. Это позволит исключить слишком высокие или низкие настройки, которые могут привести к увеличению платы или сбою установки.

ПИН-код

Защита сервисного режима с помощью ПИН-кода предотвратит изменение настроек, введенных администратором. Это обеспечивает больший контроль над энергопотреблением и предотвращает образование нежелательных затрат.

Предназначен для работы с котлами центрального отопления.

Его работа заключается в поддержании комфортных условий в помещении в соответствии с графиком работы или постоянной температурой, заданной пользователем.

OpenTherm

OpenTherm — это протокол связи, используемый в системах центрального отопления для связи (установления связи) между котлом и регулятором.

Управление модуляцией с помощью Протокола OpenTherm — это метод, используемый современными системами отопления. Вместо включения и выключения котла через определенные промежутки времени управление модуляцией позволяет контролировать количество тепла, подаваемого котлом, в соответствии с отправляемой переменной потребностью. контроллером. Это повышает эффективность системы.

Благодаря данным регуляторам заказчик получает большую экономию электроэнергии и еще больший комфорт.

Протокол OpenTherm обеспечивает:

• двустороннюю связь между котлом и регулятором
• модуляцию мощности котла для достижения максимальной эффективности
• регулирование температуры горячей воды
• отображение кодов неисправностей котла

Не использовать подсоедините котел к клеммам OpenTherm регулятора, если котел не предназначен для работы с OpenTherm и не имеет логотипа OpenTherm.

Особенности изделия:

• настроено на заводе и готово к работе.
• возможность выбора гистерезиса или встроенного алгоритма ITLC для всех видов нагрева.
• работает по расписанию.
• имеет сервисный режим, защищенный ПИН-кодом.
• ограничение максимальной/минимальной температуры.
• возможно временное изменение температуры (перезапись до следующего изменения программы)
• имеет уникальные коды передачи

Технические данные:

• Коммуникация: проводная
• Программатор: еженедельная
• Способ монтажа: скрытый
• Питание регулятора: 230 В переменного тока
• Максимальная нагрузка регулятора: 16 А
• Выходной сигнал: OpenTherm
• Диапазон регулирования температуры: 5 - 35°C
• Погрешность температуры: 0,1°C или 0,5°C
• Алгоритм управления: ITLC или гистерезис ±0,25°C или ±0,5°C
• Размеры [мм]: 86 x 86 x 28
