КОМПЛЕКТ СИГНАЛИЗАЦИИ SATEL PERFECTA-IP 32 ПРИЛОЖЕНИЕ ETHERNET 7 SWAN QUAD PET

Проводная система сигнализации на базе ПКП Satel Perfecta-IP 32 с 7 извещателями Swan Quad, устойчивыми к домашним животным весом до 25 кг

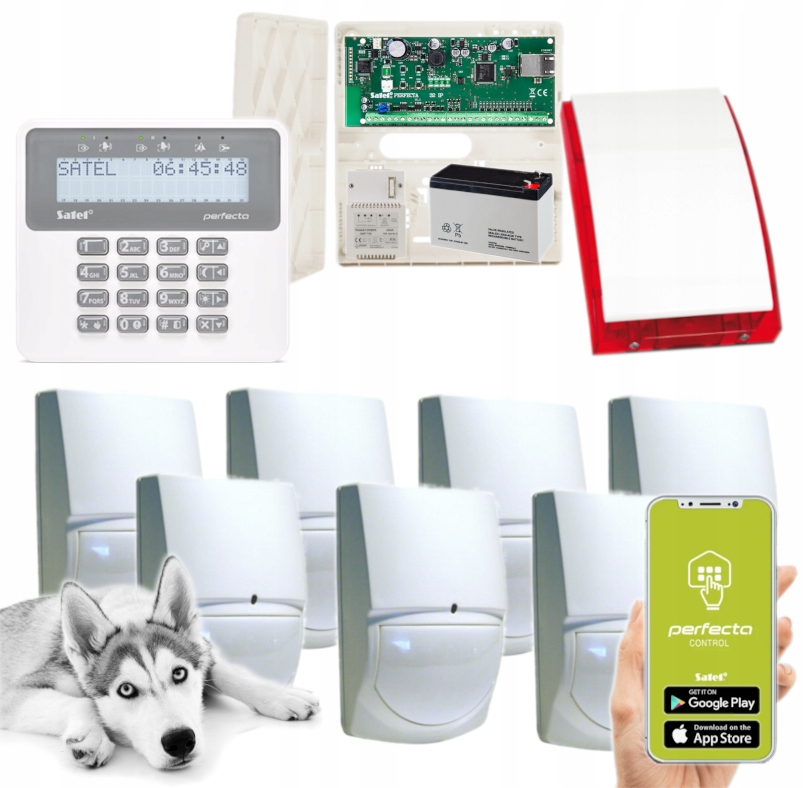

В комплект входят:

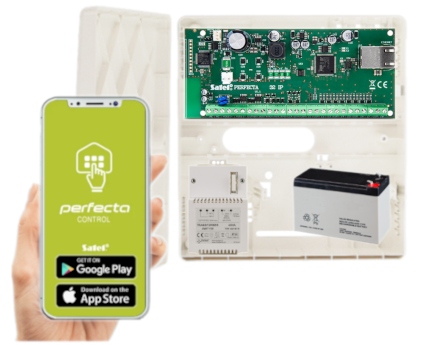

• Пульт управления сигнализацией Satel PERFECTA-IP 32 - 1 шт;
• Пластмассовый корпус накладного монтажа Satel OPU-4 P - 1 шт. ПК;
• трансформатор Pulsar AWT150 40ВА/16В/18В – 1 шт;
• аксессуары панели управления (кабель аккумуляторной батареи, монтажные штыри, резисторы);
• проводная клавиатура Satel PRF-LCD – 1 шт;
• детектор проводной комнатный Swan Quad (устойчив к животным до 25 кг) – 7 шт;
• проводной внешний оптико-акустический сигнализатор Satel SP-4001 R - 1 шт;
• необслуживаемый аккумулятор 12В 7Ач - 1 шт;
• краткая инструкция (полная инструкция доступна для скачивания на сайте производителя).

❗ Настройка ПКП возможна тремя способами: с помощью программы Perfecta Soft (от подключенного компьютера по кабелю RS-232 (TTL)) - Satel Требуется кабель USB-RS или DB9FC/RJ-KPL - в комплект не входит, удаленно (GPRS) и с клавиатуры (последовательностью клавиш в сервисном меню).

❗ Детекторы продаются без держателя. Не рекомендуется устанавливать датчик на ручку, поскольку он может некорректно игнорировать присутствие животных. Если место установки требует держателей, доступны следующие варианты: универсальное (настенное) крепление или специальный P2/VID-BKR (продается отдельно), но не наклоняйте датчик вертикально.

❗Примечание❗

Обратите внимание, что стандартный ПКП имеет 8 зон, поэтому можно подключить 7 датчиков (8-я зона используется для тамперов). Для расширения до 32 зон необходимо приобрести расширители INT-E (каждый расширяет ПКП еще на 8 зон).

ПРОВОДНАЯ СИСТЕМА НА ОСНОВЕ КОНТРОЛЛЕРА PERFECTA-IP 32 — передовое решение, предназначенное для обеспечения безопасности объектов малого и среднего размера, таких как квартиры, частные дома, рядные дома, офисы и небольшие компании. Это универсальная система сигнализации, предлагающая широкий спектр функций, адаптированных к различным потребностям пользователей.

Основные возможности системы PERFECTA-IP:

1. Деление на зоны: система позволяет разделить охраняемый объект на 2 независимые зоны. Каждый из них может быть защищен в одном из трех режимов ожидания:

• Дневной режим: идеально подходит для использования в рабочее время или в течение дня, когда на объекте присутствуют люди.
• Ночной режим: обеспечивает защиту в ночные часы, когда пользователи спят и не хотят, чтобы их беспокоили.
• Полный режим: обеспечивает максимальную защиту, когда объект пуст, например, во время отпуска или закрытых офисов.

3. Индивидуальное назначение входа: Каждый вход системы может быть назначен одной или обеим контролируемым зонам, что обеспечивает большую гибкость в настройке системы. Например, въезд в гараж можно отнести как к дневной, так и к ночной зоне, а датчик в гостиной может работать только в полном режиме.

4. Встроенный модуль Ethernet:обеспечивает удаленное управление и мониторинг системы через Интернет. Благодаря этому пользователи могут контролировать состояние системы, получать уведомления о тревогах и событиях, а также изменять настройки без необходимости физического присутствия на объекте. Это чрезвычайно удобное решение для людей, которые часто находятся вдали от дома или офиса.

✅ ПКП не имеет GSM-модуля. Связь с пользователем происходит через упомянутый выше Ethernet-модуль после его подключения к сети LAN посредством кабеля.

Система PERFECTA-IP — современное, универсальное и гибкое решение для обеспечения безопасности объектов малого и среднего размера. Благодаря расширенным функциям и возможности расширения эта система является идеальным выбором для людей и компаний, которым нужна надежная и простая в использовании система охранной сигнализации.

Пульт управления охранной сигнализацией Satel Perfecta-IP 32 – это устройство, обеспечивающее комплексные возможности управления и мониторинга системы охранной сигнализации. Помимо традиционных способов управления, панель управления предлагает современные решения, повышающие комфорт и удобство использования.

Управление охранной системой

Пульт управления Perfecta-IP 32 позволяет управлять системой охранной сигнализации с помощью функционального и интуитивно понятного приложения PERFECTA CONTROL, доступного для мобильных устройств с Android и iOS. Оно позволяет пользователям удаленно управлять системой, получать PUSH-уведомления о событиях и отслеживать состояние тревог в режиме реального времени. Дополнительно управлять системой можно с помощью пультов (не входят в комплект), работающих в диапазоне частот 433 МГц (после подключения модуля INT-RX-S, не входит в комплект), удобных в повседневном использовании.

Встроенный модуль Ethernet

Встроенный модуль Ethernet значительно расширяет функциональные возможности ПКП Perfecta-IP 32. Оно обеспечивает:

• Сотрудничество с приложением PERFECTA CONTROL: благодаря этому пользователи могут удаленно управлять системой сигнализации со своего смартфона, получать PUSH-уведомления и отслеживать события.
• Удаленная настройка с помощью программы PERFECTA Soft: монтажники могут настраивать систему удаленно, что ускоряет и облегчает процесс установки и изменения настроек.
• Событие мониторинг: система может отправлять информацию о событиях на ПЦН охранного агентства, что повышает безопасность объекта.

Расширение системы

Панель управления Perfecta-IP 32 оснащена 8 входами и 4 проводными выходами на плате электроники. Это число можно увеличить до 32 входов и 12 выходов путем подключения модулей расширения, таких как расширители входов INT-E и расширители выходов INT-O или INT-ORS (расширители не входят в комплект). Благодаря этому система может быть расширена дополнительными датчиками, сигналами и исполнительными механизмами, например, для управления гаражными воротами, рольставнями или садовыми разбрызгивателями.

Практическое применение

Например, в частном доме систему можно настроить для защиты различных частей дома в зависимости от потребностей. Например, система может контролировать гараж и подвал днем, а ночью – весь дом. Благодаря приложению PERFECTA CONTROL пользователь может удаленно проверять состояние системы, ставить или снимать сигнализацию, а также получать мгновенные уведомления о любых нарушениях.

В компании система Perfecta-IP 32 позволяет разделить объект на зоны, что позволяет охранять склад в рабочее время (дневной режим), а после рабочего времени – перевести систему в ночной режим (охрана всего объекта). Удаленная настройка и мониторинг событий обеспечивают безопасность и контроль над компанией, даже когда владелец находится вне работы.

✔ ХАРАКТЕРИСТИКИ ПРОДУКТА (Perfecta-IP 32):

• от 8 до 32 программируемых проводных входов: выбор конфигурации: NO, NC, EOL, 2EOL/NO, 2EOL/NC возможность поддержки роллетных и вибрационных датчиков
• от 4 до 12 программируемых проводных выходов
• 2 выхода питания на материнской плате - встроенный Ethernet-модуль (мониторинг на станцию, мобильное приложение, PUSH-уведомления)
• разделение системы на 2 зоны: 3 режима наблюдения в каждой зоне; возможность назначения входа на 2 зоны; управление пользователем или с помощью таймеров.
• коммуникационная шина для подключения клавиатур (PRF-LCD), модулей расширения (INT-E, INT-O, INT-ORS) и расширителя брелоков 433 МГц (INT-RX-S).
• управление системой с помощью: проводных клавиатур PRF-LCD (до 4), мобильного приложения PERFECTA CONTROL, пультов дистанционного управления, работающих в диапазоне 433 МГц (до 4). 15) - требует взаимодействия с модулем INT-RX-S (не входит в комплект)
• возможность обновления программного обеспечения (прошивки)
• поддержка форматов связи Contact ID и SIA
• отправка кодов событий на ПЦН по Ethernet
• пароли: 15 пользовательских паролей, 1 сервисный пароль
• редактирование имен (пользователей, зон, входов, выходов и модулей), облегчающих управление системой и контроль
• 8 таймеров с возможностью установки исключений
• память на 3584 события
• автоматическая диагностика основных компонентов системы
• электрическая защита коммуникационной шины
• встроенный импульсный источник питания: защита от перегрузки, защита от полного разряда аккумулятора, регулирование тока заряда аккумулятора
• программирование настроек панели управления:

  - локально - клавиатура или компьютер с установленной программой PERFECTA Soft, подключенный к Порт RS-232 (TTL) ПКП - необходим кабель Satel USB-RS или DB9FC/RJ-KPL - в комплект не входит;

  - удаленно (LAN) - через передачу данных по Ethernet) и с помощью клавиатуры

Приложение PERFECTA Control

✅ Обеспечивает удаленное управление системой охранной сигнализации:

• проверка состояния групп, зон и выходов,
• постановка/снятие с охраны или сброс тревоги,
• блокировка/разблокировка входов,
• управление выходами,
• просмотр неисправностей,
• просмотр событий памяти,
• информирование о событиях в системе сигнализации с помощью PUSH-уведомлений.

✔ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (Perfecta-IP 32):

• программируемые проводные входы: 8
• максимальное количество программируемых входов: 32 (расширение с помощью расширителя входов)
• программируемые проводные выходы: 4
• максимальное количество программируемых выходов: 12 (расширение с помощью входа) расширитель) расширители выходов)
• входы питания: 2
• коммуникационные шины: 1
• клавиатуры: до 4
• зон: 2
• пользователи: 15
• таймеры: 8
• память событий: 3584
• нагрузочная способность сильноточных программируемых выходов: 1000 мА/12 В По постоянному току
• нагрузочная способность слаботочных программируемых выходов: 25 мА / 12 В постоянного тока
• нагрузочная способность выхода KPD: 500 мА / 12 В постоянного тока
• нагрузочная способность выхода AUX: 500 мА / 12 В постоянного тока
• степень защиты по EN 50131: Grade 2
• класс окружающей среды по EN 50130-5: II
• рабочая температура: -10°С...+55°С
• максимальная влажность: 93% (±3%)
• напряжение питания: 18В переменного тока (±15%), 50-60 Гц
• рекомендуемый трансформатор: 40 ВА
• ток потребляемого тока: 100 мА (в режиме ожидания), 200 В мА (макс.)
• Ток потребления от аккумулятора: 110 мА (в режиме ожидания от аккумулятора); 110 мА (макс. от аккумулятора)
• Выходное напряжение источника питания: 12 В постоянного тока (±15 %)
• Диапазон выходного напряжения: 10,5 В…14 В постоянного тока
• Выходной ток источника питания: 2 А
• Ток зарядки аккумулятора: 500 мА
• Напряжение сообщения о сбое аккумулятора: 11 В ±10 %
• Напряжение отключения аккумулятора: 10,5 В ±10 %.
• Размеры электронной платы: 160 x 68 мм.
• Вес: 108 г.

КОРПУС НАВЕРХНЕГО МОНТАЖА Satel OPU-4 P может использоваться в подсобных помещениях, на виду. Основание корпуса можно встроить в стену, а это значит, что сам корпус будет занимать меньше места. Универсальность и размеры корпуса позволяют устанавливать внутри ПКП SATEL, модули расширения, модули связи, контроллеры и многие другие устройства.

Он оснащен двойной противосаботажной защитой: от открытия крышки и от отсоединения от стены. Также имеется место для установки сетевых трансформаторов мощностью 40 или 60 ВА и резервного аккумулятора 12 В емкостью 7 или 7,2 Ач. Не блокирует и не ослабляет радиосигнал, поэтому внутри корпуса можно размещать беспроводные устройства с антеннами.

✅ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (ОПУ-4 П):

• двойная защита от несанкционированного доступа
• возможность установки беспроводных устройств с антеннами внутри корпуса
• место для трансформатора: 40 или 60 ВА
• возможность установки Блок питания АПС-412 вместо трансформатора
• накладной монтаж
• применение: ПКП, модули расширения и модули GSM связи - производства SATEL; Дверные контроллеры ACCO с питанием и без него; Панель контроля доступа ACCO-NT
• размеры: 266 x 286 x 100 мм

ТРАНСФОРМАТОР Pulsar AWT150 предназначен для питания устройств, требующих переменного напряжения: U1, U2 или U3.

✅ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (AWT150):

• напряжение питания: 230 В переменного тока / 50 Гц
• выходное напряжение (U1/U2/U3): 16В/18В
• мощность: 40ВА
• потребляемый ток при номинальной нагрузке от сети ~230В: 0,20А
• номинальный выходной ток (I1/I2/I3): 2,2А/2,0А
• защита от короткого замыкания и перегрузки: предохранитель F в первичной цепи трансформатора (Т 315 мА/250В)
• тепловая защита: 130 градусов C (необратимый)
• соединительные разъемы: AWG 24-12, 2,5 мм2
• степень защиты: IP30
• корпус: PC/ABC, UL94-V0
• рабочая температура/класс термической: -10 градусов C ... +40 градусов C / Ta 40B
• относительная влажность: 90%
• размеры: 72 x 115 x 70 мм

ПРОВОДНАЯ КЛАВИАТУРА Satel PRF-LCD используется для ежедневной работы с панелями управления серии PERFECTA. Крупные клавиши, ЖК-дисплей и светодиоды, указывающие состояние системы, делают работу системы удобной и прозрачной для всех пользователей. На клавиатуре, помимо цифровых клавиш, имеются также кнопки, позволяющие быстро активировать выбранный режим наблюдения (дневной, ночной, полный) и вызвать 3 тревоги: атакующую, пожарную, аварийную.

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (PRF-LCD):

• взаимодействие с панелями управления серии PERFECTA
• большой, четкий ЖК-дисплей
• Светодиоды, информирующие о состояние групп и системы
• быстрая активация выбранного режима ожидания с помощью функциональных клавиш
• срабатывание с клавиатуры сигналов тревоги «ПАНИКА», «ПОЖАР», «ПОМОЩЬ» с клавиатуры
• подсветка дисплея и клавиш
• звуковая сигнализация выбранных событий в системе
• сигнализация потери связи с ПКП
• рабочая температура: -10 °С...+55 °С
• питание напряжение: 12 В постоянного тока.
• Потребляемый ток: 30 мА (в режиме ожидания), 50 мА (макс.).
• Размеры корпуса: 139 x 124 x 22 мм.
• Вес: 246 г.

ВНУТРЕННИЙ ПИР-ДЕТЕКТОР ДВИЖЕНИЯ использует специально разработанную линзу с уникальным PIR Quad (4-элементным) датчиком и новым типом электроники ASIC, предназначенной для устранения ложных срабатываний при обнаружении мелких животных. SWAN QUAD предлагает беспрецедентный уровень устойчивости к видимому свету. Датчик обеспечивает исключительный уровень обнаружения и стабильности в любой системе сигнализации. SWAN QUAD комплектуется широкоугольным объективом.

❗Детектор устойчив к домашним животным весом до 25 кг.

✅ ОСОБЕННОСТИ ПРОДУКТА (Swan Quad):

• Технология Quad Linear Imaging для более четкого анализа размеров тела, дифференциации от фона и животных
• выделенная электронная схема ASIC
• иммунитет животных повышается до 25 кг(переключается в диапазоне 15/25 кг)
• Широкоугольный объектив дальнего действия 18 м
• температурная компенсация
• невидимый корпус
• регулируемая ширина импульса
• регулируемая чувствительность
• устойчивость к помехам
• любая высота установки (1,8 м - 2,4м)
• Светодиодная сигнализация (отключаемая).

✔ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (Swan Quad):

• метод обнаружения: Quad (4 элемента) PIR
• температурная компенсация
• регулируемая ширина импульса
• длительность тревоги: 2 с (± 0,5сек)
• выход тревоги: НЗ 28 В постоянного тока 0,1 А с резистором 27 Ом в линии
• тапер: НЗ 28 В постоянного тока 0,1 А с резистором 10 Ом
• время горения: 60 с (± 5 сек)
• Светодиод: горит во время тревоги
• рабочая температура: -20°C ...+60°C
• Сопротивление радиочастотным помехам: 30В/м, 10–1000 МГц.
• Сопротивление электромагнитным помехам: 50 000 В. Электрические помехи от разрядов.
• Источник питания: 8,2–16 В постоянного тока.
• Потребляемый ток (± 5%): 8 мА (режим ожидания, 10 мА (рабочий).
• Размеры: 92 x 59 x 37 мм.
• Вес. 40г.

ВНЕШНИЙ ПРОВОДНОЙ ОПТИКО-АКУСТИЧЕСКИЙ СИГНАЛSatel SP-4001 R оснащен сверхяркими светодиодами и пьезоэлектрическим преобразователем. Вы можете выбрать один из 3 типов модулированной звуковой сигнализации интенсивностью 120 дБ, дополнительно можно срабатывать оптические и акустические сигналы Он также имеет антисаботажную защиту, защищающую от открытия корпуса или отсоединения его от стены, а внутренняя крышка из оцинкованного листа обеспечивает дополнительную защиту платы электроники и преобразователя от механических повреждений. Благодаря соответствующей пропитке электроника также устойчива к воздействию сложных условий окружающей среды.

Сигнализатор предназначен для установки вне зданий. Корпус сигнализатора выполнен из поликарбоната, что обеспечивает высокую механическую прочность и эстетичный внешний вид устройства.

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (SP-4001 R):

• звуковая сигнализация: преобразователь пьезоэлектрическая
• оптическая сигнализация: сверхяркие светодиоды
• внутренняя металлическая крышка
• противодиверсионная защита от извлечения из земли и открытия
• также доступна в оранжевом (SP-4001 O) и синем (SP-4001 BL)
• уровне звука (на расстоянии 1 м): до 120 дБ
• класс окружающей среды согласно EN50130-5: III
• цвет корпуса: красный
• рабочая температура: -35 градусов С ... +55 градусов С
• макс. влажность: 93 % (±3 %)
• напряжение питания: 12 В постоянного тока (±15 %)
• макс. ток потребления: 40 мА (оптическая сигнализация), 230 мА (звуковая сигнализация), 270 мА (оптическая и акустическая сигнализация)
• размеры: 148 x 254 x 64 мм
• вес: 890 г
