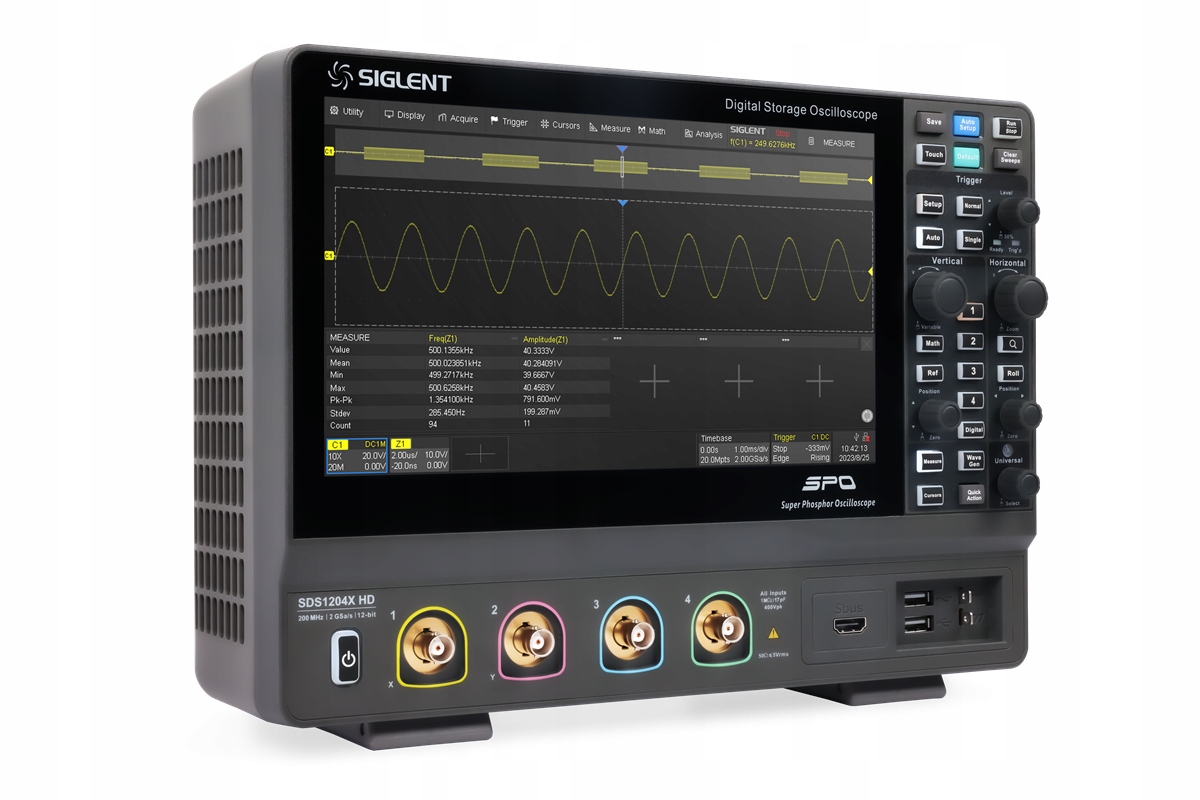

SDS1104X HD Digital Oscilloscope 4x100 МГц 2GSA/ S 12 бит siglent

SDS1104X HD - это расширенный цифровой осциллограф, разработанный известным производителем Siglen, который предлагает широкие возможности измерения и анализ сигналов. Благодаря ширине полосы 100 МГц и четырем измерительным каналам пользователь может точно проанализировать сигналы различных частот. Обработка отбора проб при 2GS/с и большая 100 -метровая запись памяти обеспечивает точность и надежность измерений даже при высоких скоростях сигнала. Кроме того, использование 12-битных кондиционеров A/C и технологии SOC гарантирует высококачественные измерения и подробный анализ сигналов.

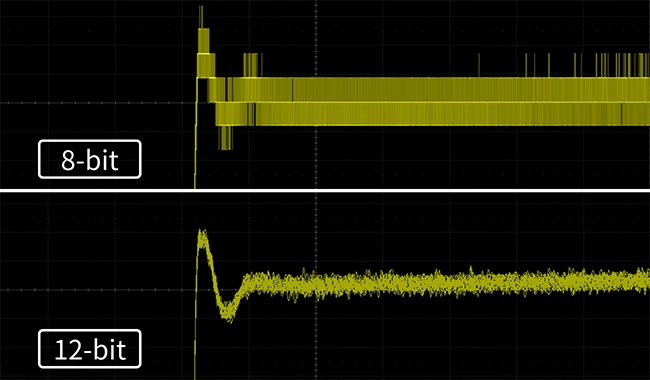

12-битный высокий разрешение

Осциллоскры высокого разрешения характеризуются превосходными вариантами обнаружения сигналов и отображения, что помогает анализировать детали и характеристики сигналов и обеспечивает огромное преимущество в таких приложениях, как точное тестирование питания, измерение источника питания, оптимизация эффективности оборудования и тестирование блока тестирования.

Большая запись памяти

Благодаря максимальной глубине памяти, SDS1104X HD подходит для наблюдения и анализа длинных сигналов, низкочастотных сигналов и явлений перехода. Благодаря высокой глубине памяти, осциллограф способен обрабатывать больше данных, а также точность и стабильность результатов расчета.

Освобождение и декодирование

sds1000x HD предлагает много типов запуска, включая освобождение с наклоном, наклоном, задержкой, настройкой/ подвеской и различными триггерами Magistal (серийные триггеры). Поддерживает запуск и декодирование I2C, SPI, протоколов UART в застроенной протоколах и протоколах, LIN, в автомобильной промышленности и может точно захватить и интуитивно отображать информацию о отчете о шине в таблице или по -другому, чтобы вы могли тестировать стабильно.

Oscilloscope SDS1104X HD также предлагает расширенные функции анализа, такие как поддержка 256 постепенной градации интенсивности освещения и отображения цветовой температуры, что обеспечивает подробный анализ сигналов. Благодаря обширным режимам освобождения и декодированию цифровых автобусов, таких как IIC, SPI, UART, CAN, LIN, пользователь имеет полный контроль над процессом измерения. Кроме того, математические функции, БПФ с 2M точками и поддержка для справочного и математического курса позволяют проводить более продвинутый анализ сигналов. Интегрированный 7-дюймовый ЖК-TFT-дисплей с емкостным сенсорным экраном и поддержкой жестов, мышей и клавиатуры обеспечивает интуитивную и удобную работу устройства. Кроме того, USB -хост, LAN и встроенные веб -интерфейсы позволяют дистанционное управление и легкую интеграцию с другими измерительными устройствами.

Технические параметры

• Модель: SDS1104x HD
• Производитель: Siglent
• Запись памяти: 100m
• 12-битный a/c
• Встроенный 1 Консоль 1 преобразователь A/C
• Технология 000wfm/s
• ► Ссылочный режим: 500 000wfm/s
• Цветовая температура

• Система цифрового освобождения
• Обширные режимы запуска: наклон, наклон, ширина импульса, окно, запуск, интервал, шаблон, видео (HDTV), квалифицированный, n -й края, задержка, настройка, удержание времени iic, spi, uart, can, lin
• Последовательный режим. very small dead time
• function of mileage recording (history) up to 80,000 frames - record histograms, trends, goal measurements
• Mathematical functions
• FFT function with 2m points
• Reference runs
• 4 mathematical mileage (adding, subtraction, multiplication, division, integration, differentiating, square Элементы и т. Д.)
• Под редакцией пользователя

• Обширные варианты анализа данных, то есть поиск, навигация, счетчик, диаграмма хранения и анализ мощности (опция)
• Функция маски
• 10,1-дюймовый дисплей LCD-TFT с разрешением 1024 x 600 баллов
• емкостный сенсорный экран
• Сервис экрана с жестами
• Интерфейсы устройства: USB-хост (USBTMC), LAN (VXI-11/TELET/SOCKET), проход/отказ, запустите
• Встроенный -ин -www -сервер включает удаленный контроль через порт локальной сети
• Внешний источник освобождения ext trigger
• aux output (bnc)
• Командная служба SCPI
• Поддержка мыши и клавиатуры
• ntp service
• Напряжение мощности: 100 - 240 В переменного тока 50/60 Гц
• Размеры: 312 x 151 x 132,6 мм
• Вес: 2,6 кг

Руководство пользователя и подробная техническая спецификация можно найти в файле для загрузки в нижней части аукциона!

Набор включает в себя

- 1 x цифровой осциллограф Siglent sds1104x hd

- 1 x usb-кабель

- 1 x питания

- 4 x sond с разделением 1: 1/1: 10, адаптированный к полосе

Доступные дополнительные параметры

- SDS1000xhd-Fg- Разблокировка генератора функций 25 МГц (программное обеспечение)- требует внешнего генератора

- SAG1021- Генератор внешней функции 25 МГц (Hardwar)

- SDS1000xHD-16L (программное обеспечение)- требует внешнего Проблема

- sds1000xhd -pa - разблокировка функции анализа мощности (программное обеспечение) - требует внешнего модуля

- DF2001a - Модуль для анализа питания (аппаратное обеспечение)
