СЕПАРАТОР10 ДЛЯ ПІДГІЛЮВАННЯ ПІДЛОГ

Предмет аукциона:

КОМПЛЕКТ НАПОЛЬНОГО ОТОПЛЕНИЯ 10 КОНТУРОВ С УСТАНОВЛЕННЫМИ ТЕРМОЭЛЕКТРИЧЕСКИМИ ПРИВОДАМИ И УПРАВЛЕНИЕМ EUROSTER

• Распределитель напольного отопления UGP 010 H- 210 ASTIBI (в комплекте: соединители D16 PEX 3/4x16, комплект вентиляции и слива)
• Смесительный комплект AFRISO BTU 501 для теплого пола с клапаном ATM, автоматический насос Grundfos UPM3< /li>
• Термоэлектрический актуатор EUROSTER T1NC x 10 шт.
• Проводная планка управления теплым полом EUROSTER T6
• Проводной программируемый терморегулятор EUROSTER 6060

На предварительном фото четырехконтурный распределитель.

Аукцион касается дистрибьютора, количество каналов которого указано в названии аукциона.

В комплект входит:

1) Смесительный комплект AFRISO BTU 501 9050110

• термостатический смесительный клапан три -ходовой по AFRISO ATM 561 20÷43°С, Kvs 2,5 м3/ч
• термометр дисковый - 2 шт
• клапан отсекающий
• энергосберегающий насос высокого класса GRUNDFOS UPM3 Auto с кабелем питания
• ниппель латунный – 2 шт
• прокладки

2) Верхняя балка (ЛАТУНЬ)

• Расходомеры заканчиваются ниппелем и соединителем PEX 3/4 x 16 (для трубы Alu PEX)
• газоотводный узел с воздухоотводчиком AFRISO

3) Балка нижняя (ЛАТУНЬ)

• термостатические вставки с установленными термоэлектрическими приводами с подключением кабели М30х1,5 230В
• ниппели с установленными соединителями PEX 3/4 x 16 (для трубы Alu PEX)
• вентиляционно-сливной блок с воздухоотводчиком AFRISO
< /ul>

4) Комплект полированных монтажных кронштейнов с шагом 220 мм.

ПРОВОДНОЕ УПРАВЛЕНИЕ EUROSTER:

• Термоэлектрические приводы EUROSTER
• Проводная панель управления теплым полом на 6 зон EUROSTER T6
• Проводной программируемый регулятор температуры ЕВРОСТЕР 6060

УСТАНОВИТЬ ОПИСАНИЕ

1. Балка со стрелочным термометром. Запорный шаровой кран.

2. Расходомер с ниппелем 3/4 дюйма и соединителем PEX 3/4 x 16 (для трубы AL PEX fi 16).

3. Энергосберегающий электронный циркуляционный насос для центрального отопления GRUNDFOS UPM3 AUTO с кабелем питания.

Технические данные:

Установочная длина: 130 мм

Высота подъема: 7 м

Насос UPM3 AUTO — это энергосберегающий малогабаритный насос с характеристиками, адаптированными для работы в системах поверхностного отопления. Самый маленький насос в предложении GRUNDFOS®, улучшенная модель насоса Alpha 2L.

Высококлассный насос UPM3 AUTO от GRUNDFOS® имеет 4 типа скоростей. Интерфейс насоса был разработан таким образом, чтобы сделать его использование простым и понятным. Этот насос имеет внутреннее управление (саморегулирование) с тремя вариантами управления. Пользовательский интерфейс имеет одну кнопку, один красный/зеленый индикатор и четыре желтых индикатора.

4. Термостатический клапан с ручкой для ручной регулировки температуры среды в контуре, с ниппелем 3/4" и разъемом PEX 3/4 x 16 (для AL PEX fi 16). труба).Клапан адаптирован к узлу привода.

Технические данные привода EUROSTER:

5. Нижняя балка с трехходовым термостатическим смесительным клапаном AFRISO ATM 561 (диапазон регулирования 20÷43°C Kvs. 2,5 м3/ч), стрелочным термометром.

6. Вентиляционно-дренажная установка с надежным автоматическим воздухоотводчиком фирмы AFRISO.

Поток подачи 1", поток возврата 1".

Универсальный проводной модуль управления распределителями систем водяного теплого пола. Он независимо управляет максимум 24 приводами, установленными на распределителе, и позволяет последовательно подключать модули для управления обширной системой отопления EUROSTER T6.

ПРОВОДНОЕ УПРАВЛЕНИЕ НАПОЛЬНЫМ ОТОПЛЕНИЕМ

Euroster T6 – универсальный проводной модуль управления распределителями систем водяного теплого пола. Он независимо управляет максимум 24 исполнительными механизмами, установленными на напольном распределителе, и имеет возможность отключать котел и циркуляционный насос, если отключены все контуры отопления. Модуль работает с проводными комнатными регуляторами Euroster и нормально закрытыми (NC) электротермическими приводами на 230 В. Euroster T6 позволяет последовательно подключать модули для управления обширной системой отопления.

ОСНОВНЫЕ ФУНКЦИИ

• Устройство управления исполнительными механизмами, установленными на распределителе водяного теплого пола.
• Возможность отключения котла и циркуляционного насоса, если отключены все отопительные контуры.
• Работает с проводными комнатными регуляторами EUROSTER и нормально закрытыми электротермическими приводами (питание НЗ 230 В).
• Управление шестью контурами отопления.
• Управление циркуляционным насосом.
• >Управление котлом (переключающее реле, без напряжения)
• Возможность монтажа на DIN-рейку, а также в электрошкафу
• Возможность последовательного соединения модулей для увеличения мощности системы

Модуль имеет выходы для управления насосом и котлом и 6 каналов контроллер-исполнитель (двойные разъемы для исполнительных устройств). Если необходимо больше каналов, можно подключить любое количество модулей.

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Управляемое устройство: приводы клапанов, насос и котел центрального отопления
• Напряжение питания: 230 В, 50 Гц
• Максимальная нагрузка (сумма):< /b > 3 А, 230 В, 50 Гц.
• Максимальная потребляемая мощность: 1,7 Вт.
• Визуальная индикация: светодиоды. > li>
• Температура эксплуатации: от +5°С до +40°С
• Температура хранения: от 0°С до +65°С ° C
• Степень защиты: IP 40, класс защиты II
• Цвет: белый
• < b >Способ монтажа: настенный монтаж, дюбели или DIN-рейка
• Вес модуля с кабелем питания: 356 г
• Стандарты, допуски, сертификаты: соответствие директивам EMC и LVD, ROHS.
• Размеры: ширина/высота/глубина. (мм): 270/97/50

СОСТАВ КОМПЛЕКТА

• Модуль Т6 с кабелем питания,< /li>
• контакты расширения,
• инструкция

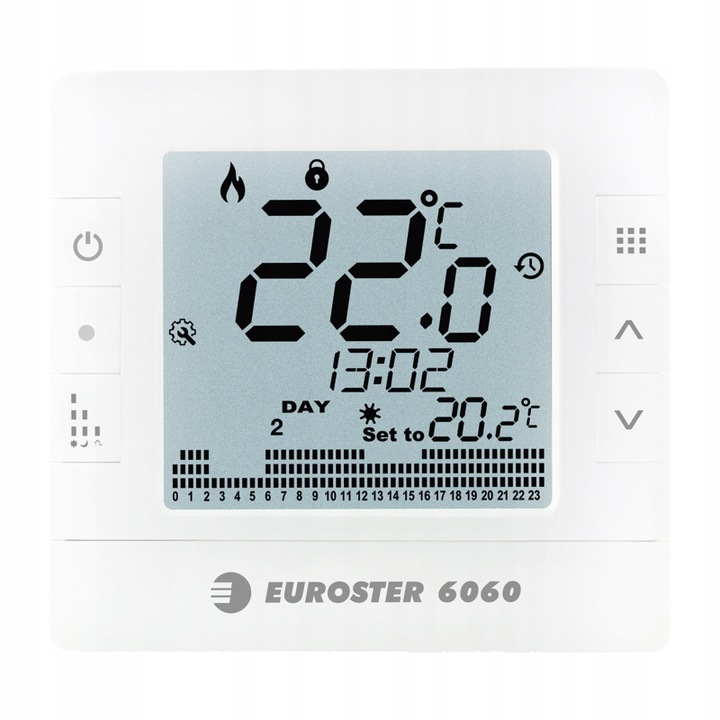

Проводной программируемый регулятор температуры с большим экраном, совместимый с газовыми котлами центрального отопления. и другие отопительные приборы EUROSTER 6060

Обладает высококлассным ЖК-дисплеем с регулируемой контрастностью.

ОСНОВНЫЕ ФУНКЦИИ РЕГУЛЯТОРА

• Три уровня температуры: комфортный, экономичный, пониженный (вдали от дома)
• Большой, четкий ЖК-дисплей с подсветкой
• Программирование диапазона с точностью до 0,5 час
• Ряд полезных функций: временная настройка температуры, функция блокировки клавиатуры, постоянная температура, режим отпуска, индикация низкого заряда батареи.
• Считывание температуры с точностью до 0,1°С.
>
• Возможность отключения контроллера после отопительного сезона при включенной температуре антизамерзания.
• Коррекция показаний температуры.
• Регулировка контрастности дисплея.
• 24-часовой формат
• Вход для подключения контактного окна (функция проветривания) с возможностью выбора активного состояния (НЗ/НО)

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Управляемое устройство: системы отопления
• Напряжение питания: 3 В — 2 щелочные батарейки типа АА.
• Максимальная нагрузка: 10 (3,5) А, 250 В, 50 Гц.
• Выход регулятора:
• b> реле беспотенциальное, SPDT
• Диапазон измерения температуры: от 0°C до +50°C
• Диапазон регулировки температуры: от 0°C до +35°C
• Точность регулирования температуры: 0,2°C
• Точность индикации температуры: 0,1°C
• Диапазон гистерезиса: 0,2/0,4/0,5/0,6/0,8/1,0°C, настройка по умолчанию 0,5°C
• Визуальная индикация: ЖК-дисплей с подсветкой
• Рабочая температура: от +5°С до +45°С
• Температура хранения: от 10°С до +60°С
• Степень защиты: IP 20
• Цвет : белый
• Способ монтажа: настенный, дюбели
• Вес регулятора без аккумулятора: 195 г.
• Стандарты, допуски, сертификаты: соответствие директивам EMC, LVD, RoHS.
• Класс терморегулятора: I< /li>
• Доля энергоэффективности: 1%
• Размеры: ширина/высота/глубина. (мм): 120/112/27

СОСТАВ КОМПЛЕКТА

• Температурный регулятор Euroster 6060,
  • li>
  • разъемы расширения,
  • батарейки,
  • руководство пользователя с гарантией
