Сервотестер ToolkitRC ST8 8CH
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 500
Заказывая «Сервотестер ToolkitRC ST8 8CH» данный товар из каталога «Регуляторы», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

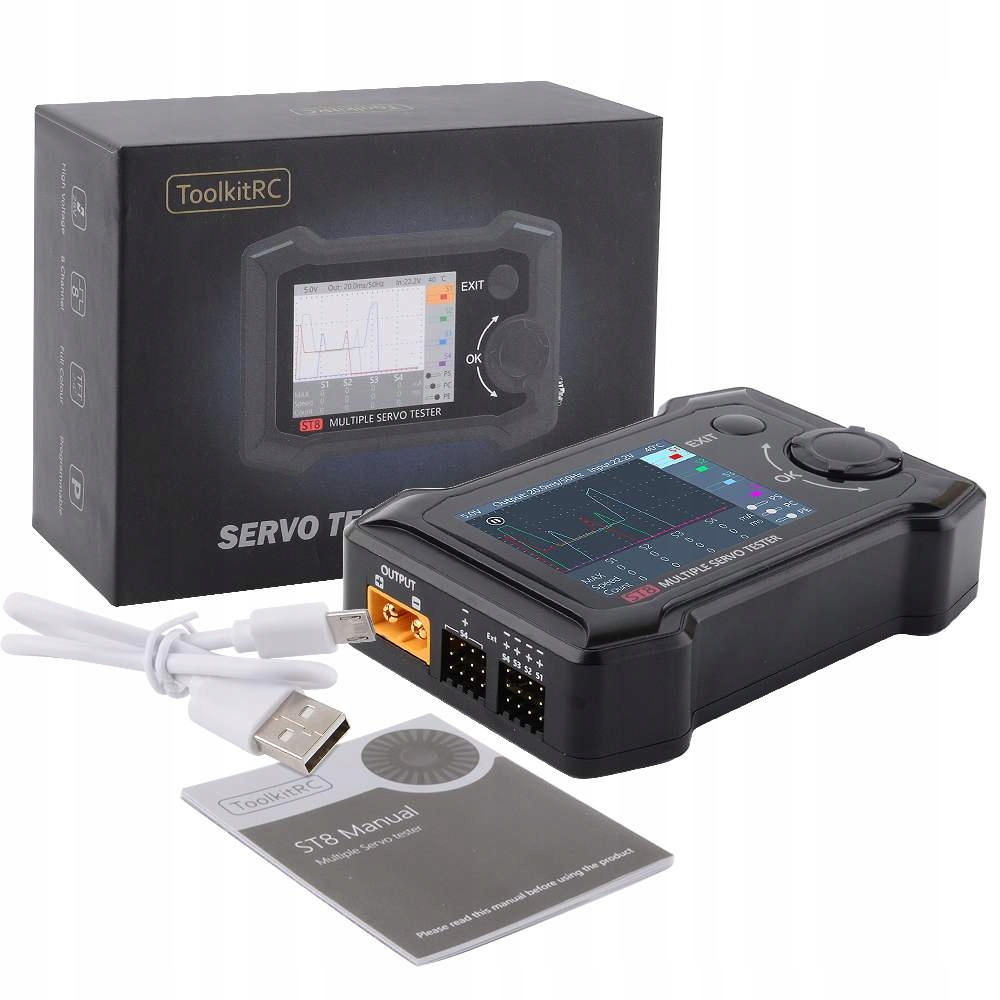

Комплектация:
1 тестер сервоприводов ToolkitRC ST8
1 USB-кабель
1 руководство!
Описание:
Марка: ToolkitRC
Артикул: Тестер сервоприводов ST8
Канал: 8-канальный выход
Нагрузка (макс.): 100 Вт
Входное напряжение: 7,0–28,0 В при максимальном токе 10 А
Основное выходное напряжение: 5,0–28,0 В при максимальном токе 10 А
p>
Выходное напряжение сигнала:
5,0–8,4 В при максимальном токе 2 А (S1–S4)
5,8–8,4 В при максимальном токе 0,4 А (S1–S4)
Выходной сигнал:
100–2900 мкс при 33–1000 Гц @S1–S4
ШИМ 500–2500 мкс @S5
p>
PPM 8CH @S5
SBUS 16 каналов @S5
Кнопка P1: 1000–2000 мкс @P1
USB: Обновление@USB3.0
Дисплей : 2,4-дюймовый ЖК-экран TFT RGB (разрешение 320*240).
Размер продукта: прибл. 96*68*26 мм.
Размер упаковки: прибл. 105*80*45 мм.
Вес нетто (прибл.): 140 г.
Вес брутто (прибл.): 160 г.
Выполнение действий:
① Подключите питание 7–28 В. , после включения питания на ЖК-экране отображается знак и продолжает работать в течение 2 секунд с включением музыки;
② Нажмите кнопку «ВЫХОД», чтобы проверить сигнал ШИМ;
③ Кнопка подтверждения чтобы выбрать другой канал, и нажмите «EXIT» для подтверждения;

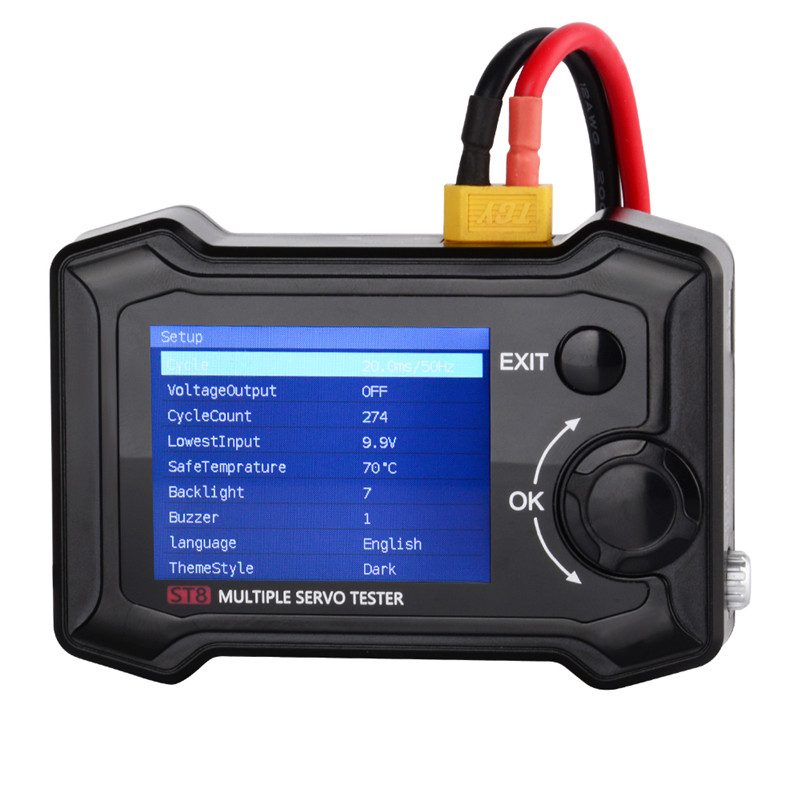

④ Нажмите и удерживайте кнопку «ОК» (2 секунды), чтобы войти в настройки системы;
④ Нажмите и удерживайте кнопку «ОК». (2 секунды) для входа в настройки системы; p>
⑤ Нажмите «EXIT», чтобы завершить настройку;
Особенности:
- ToolkitRC ST8 — это анализатор данных, способный тестировать напряжение, энергия, текущие данные, скорость и сервосигнал.
- Благодаря 4-стороннему независимому программируемому сигналу, 8-канальному выходному сигналу точность находится в пределах 1 мкс.
- Независимый сбор текущие данные в 4 направлениях и отображаются в виде графика.
- Поддержка тестирования многократных данных, скорости, линейных данных, шагов и т. д.
- Поддержка нескольких типов сигналов, ШИМ/ PPM/SBUS, точность до 1 мкс.
- Входное напряжение выше до 28 В, также подходит для тестирования сервоприводов высокого напряжения.
- Максимальная нагрузка до 100 Вт.
- Многоязычная система, вы можете изменить язык самостоятельно.
- Обновление программного обеспечения через USB, простота в эксплуатации.
Руководство:
Примечание:
- Сигнальный интерфейс S1-S4, S4 EXT поддерживает максимальный ток 2 А, подключайтесь к основному интерфейсу, когда ток сервопривода превышает 2 А.
- S1 -Интерфейс сигнала S4 поддерживает максимальное напряжение 8,4, подключайтесь к основному интерфейсу, когда напряжение сервопривода превышает 2 А.
