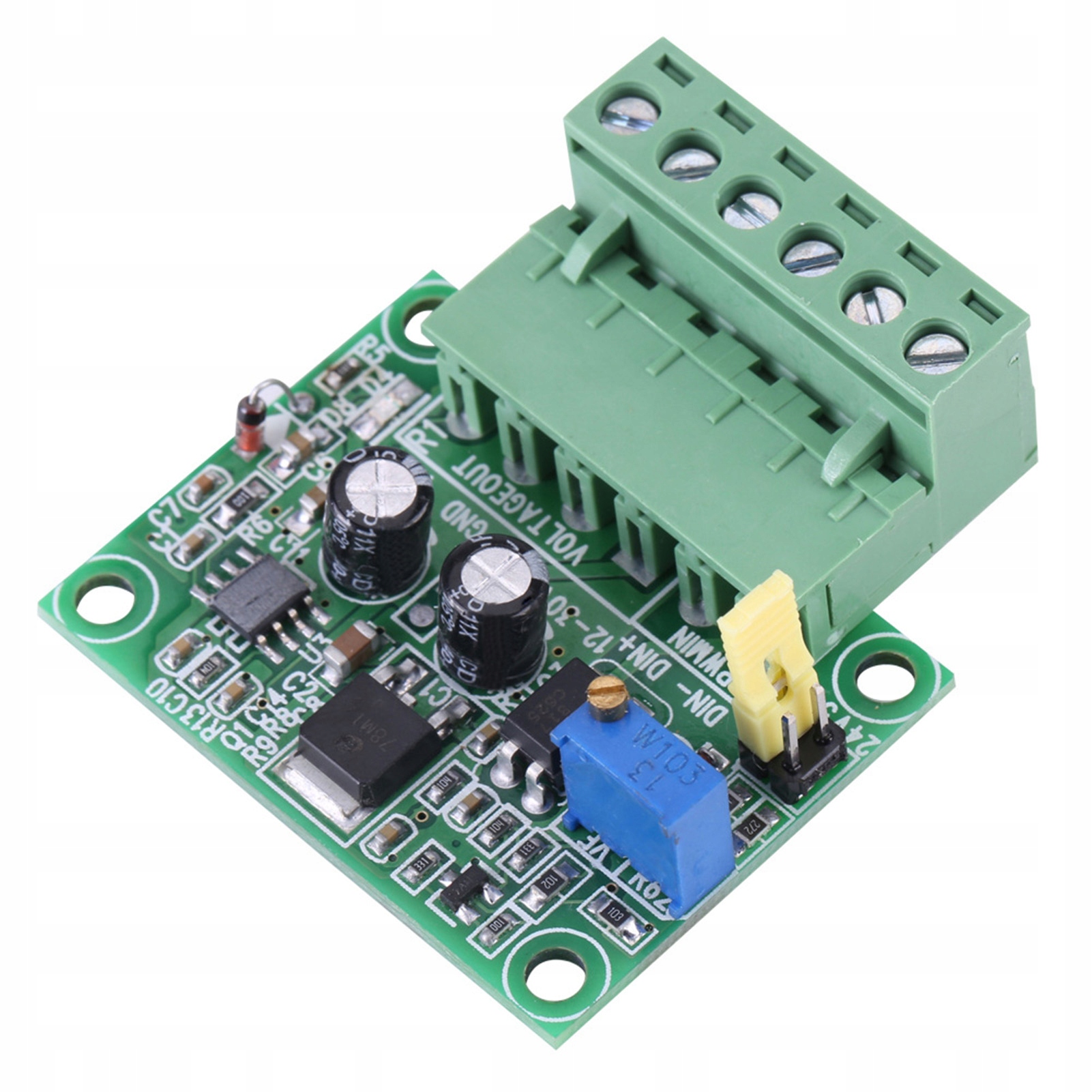

ШИМ-СИГНАЛ НА МОДУЛЬ ПЕРЕДАТЧИКА 1–3 КГЦ 0–10 В
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 70
Приобретая «ШИМ-СИГНАЛ НА МОДУЛЬ ПЕРЕДАТЧИКА 1–3 КГЦ 0–10 В» данный товар из каталога «Регуляторы» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
⭐ШИМ-СИГНАЛ НА МОДУЛЬ ПЕРЕДАТЧИКА 1–3 кГц, 0–10 В⭐
⭐Особенности: ✅ШИМ преобразует цифровые сигналы в аналоговые (от 0 до 10 В).
Входной цифровой сигнал может представлять собой сигнал ШИМ 5 В или 24 В с частотой 0–100%.
✅Аналоговый выходной сигнал может составлять 0–10 В.
✅ Его можно использовать для промышленной панели управления ПЛК или другого интерфейса переключения сигналов.
✅Этот модуль легко подключить и удобен в использовании.
⭐Спецификация:Состояние: 100% новое и высокое качество
Ток: макс. 12 мА
Входное напряжение питания: 12–30 В
Размер: прибл. 5 x 4,5 см / 1,97 x 1,77 дюйма
Вес: 20 г
Количество: 1 шт.
По методу:
Диапазон входной частоты ШИМ-сигнала: 1–3 кГц
Диапазон входного уровня ШИМ-сигнала:
От 4,5 В до 10 В от пика до пика, перемычка вставлена на 5В. Сигнал этого типа в основном предназначен для обычных промышленных плат управления (таких как плата MACH3) для интерфейса ЦП 5 В.
От 12 до 24 В от пика до пика, перемычка установлена на 24 В. Сигнал этого типа в основном предназначен для обычного интерфейса ПЛК.
Пояснение к аналоговому выходному напряжению 0–10 В:
Когда порт входного сигнала не подключен, выходной порт выдает 0 В. При первом включении этого модуля лучше его откалибровать: найти сигнал с скважностью 50%, подключить к DIN-, DIN+, амплитуда соответствует соответствующей перемычке. Когда частота составляет 1 кГц ~ 3 кГц, используйте мультиметр для проверки AO, GND. Манометр должен показывать примерно 5,4 В. Установите потенциометр на модуле преобразователя так, чтобы мультиметр показывал примерно 5,4 В. После этого мы откалибровали и согласовали импульсный сигнал с помощью этого модуля преобразователя. Модуль имеет определение 0,1В. Выходной ток 10 мА. Если рабочий цикл противоположен напряжению, мы можем выбрать выходной контакт PWM STEP LOW/ACTIVE для программного обеспечения MACH3.
В комплект входит: 1 преобразователь ШИМ-сигнала в напряжение.
Примечание: при включении питания и отсутствии входного сигнала выходное напряжение составляет 0 В. Выход есть только тогда, когда есть вход.
