Дюбеля рамные КПР-ФАСТ с винтом с шестигранной головкой и головкой ТХ

КПР-ФАСТ-10160К 25шт

Шпильки с шайбовой головкой чаще всего используются для крепления металлических элементов и в местах, где необходима большая прижимная поверхность и не требуется промывка головки винта, в отличие от винтов с потайной головкой.

• Модель: KPR-FAST-10160K
• Размер заглушки: 10,0x160 мм
• Упаковка: < б>25 шт

Разъем расширения состоит из:

• втулка — пластиковый элемент
• соединитель — стальной винт с конической головкой и торцевым ключом Torx 40

Оригинальный продукт известной компанииScrew-Met®

Спецификация продукта

Закрепить

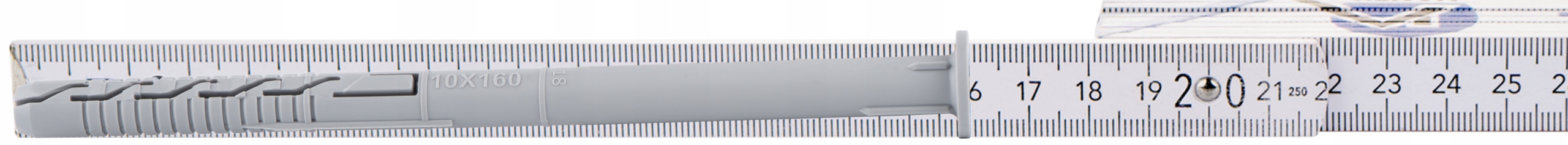

• [Dk] Диаметр штифта: Ø 10,0 мм
• [Lk] Длина штифта: 160 b>мм
• [Tfix] Макс. полезная длина: 90 мм
• [Heff] Глубина крепления: 70 мм
• Материал штыря:Полиамид (Нейлон)
• Количество штук в упаковке: 25

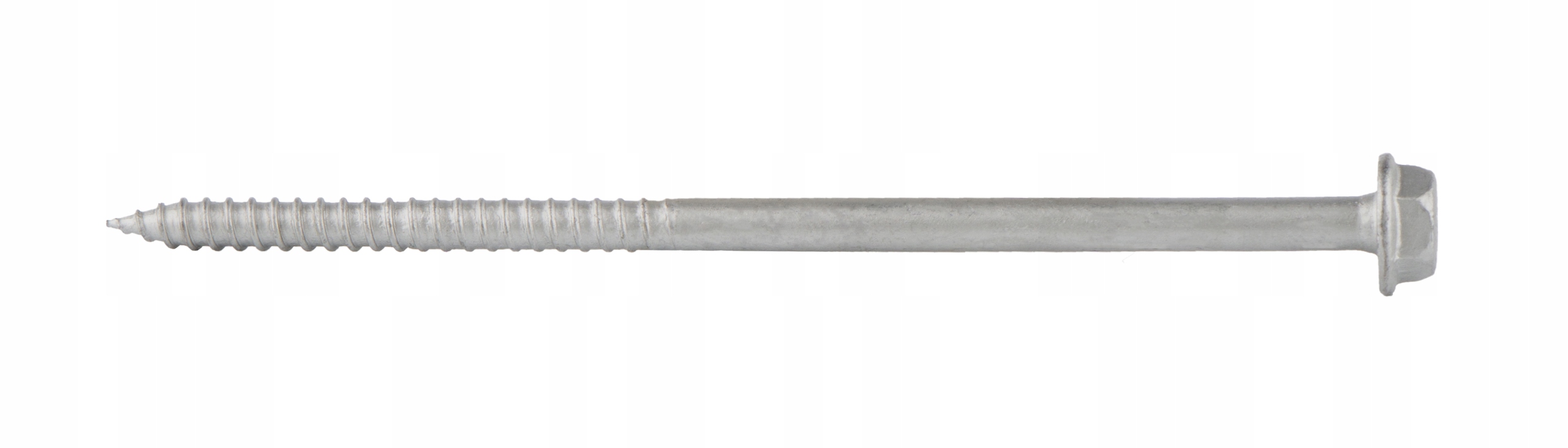

Винт

• [Dw] Диаметр винта: Ø 7,0 мм
• [Lw] Длина винта: 165 b>мм
• Тип головки: SW 13 и TX 40
• Материал винта: Оцинкованная сталь
• Количество штук в упаковке: 25

Дюбель рамы с винтом с шестигранной головкой со встроенной шайбой и гнездом ТХ, рекомендуется для крепления металлических элементов.

Разъем расширения состоит из:

• Пластмассовый элемент – рубашка
• Соединитель – стальной винт

Первоначальная сборка разъемов:

• более простой и быстрый монтаж
• готовые к использованию изделия без необходимости сборки
• нет ошибок при подборе втулки под винт

Функции и преимущества

1.) Головка с головкой TX-40/SW-13: Головка TX гарантирует оптимальную передачу крутящего момента, а использование шестигранной головки SW позволяет винт необходимо затянуть с соответствующей силой (например, с помощью динамометрического ключа)

2.) Уменьшение резьбы: Точная установка винта. Увеличенная сила расширения во второй зоне расширения.

3.) Антикоррозионная защита - цинковые чешуйки: Цинковые чешуйки характеризуются вдвое большей коррозионной стойкостью, чем гальванический цинк. Лаборатория Klimas Wkręt-met подтвердила отличное качество покрытия испытаниями в соляной камере (240 часов в соляной камере для чешуйчатого цинка по сравнению с 120 часами для гальванического цинка)

4.) Футболка из полиамида:лучшие физические и химические свойства, чем у полипропилена или полиэтилена

5.) Огнестойкость: Для монтажа фасадных систем несущая способность соединителя имеет достаточную огнестойкость не менее 90 минут (R90). если расчетная нагрузка на один разъем NR<0,8кН (без постоянной центральной нагрузки)

Подложки

1. Бетон

2. Кирпич цельнокерамический силикатный

3. Керамический блок,

4. Пустотелый силикатный блок,

5. Автоклавный бетон AAC

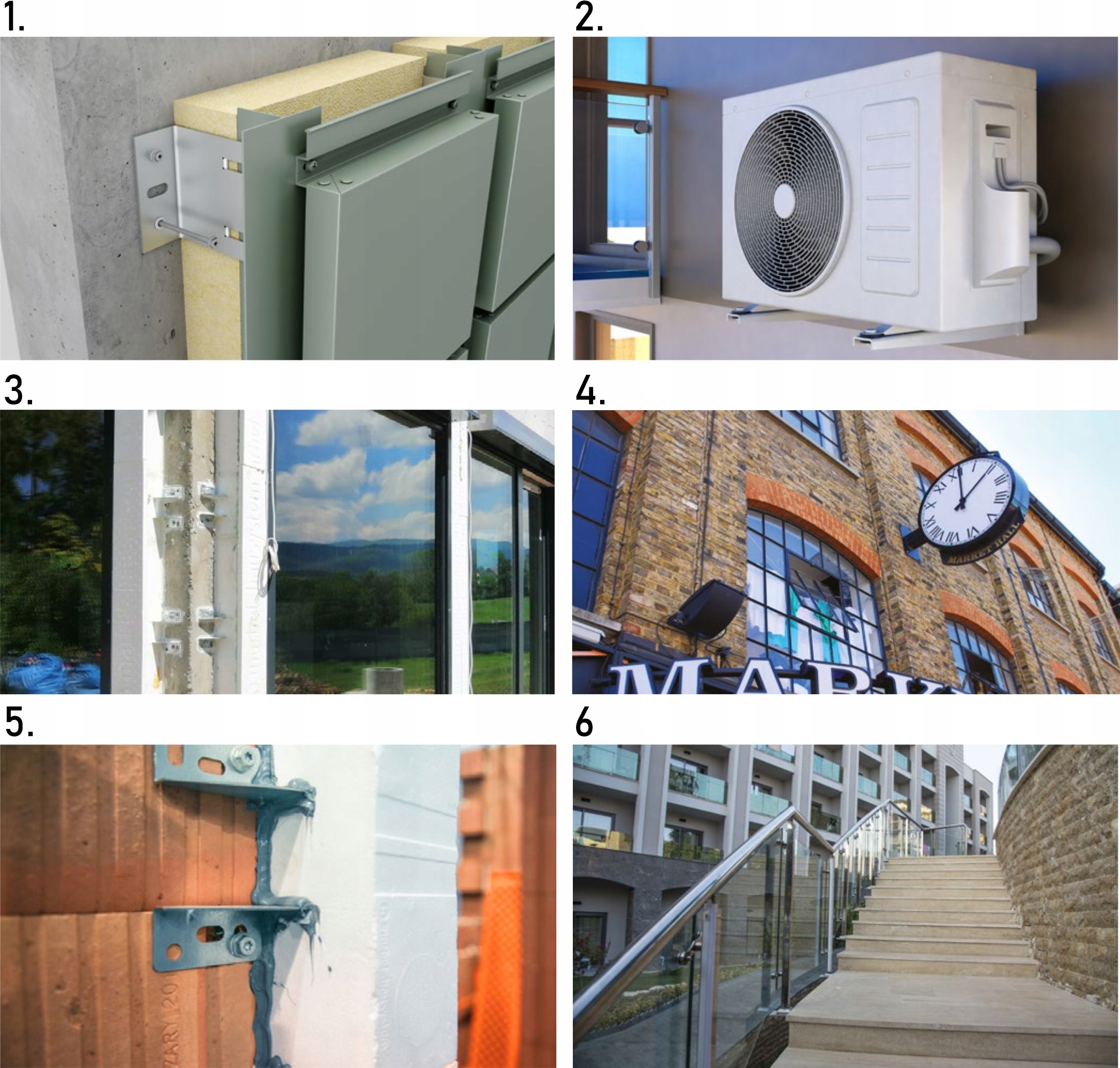

Примеры приложений

1. Монтаж вентилируемых фасадов

2. Монтаж кондиционеров

3. Крепление по технологии теплой сборки

4. Крепление элементов строительных сооружений

5. Крепление по технологии «теплой сборки»

6. Крепление элементов строительных сооружений

Метод установки

При установке стоит помнить:

• Перед установкой определите подложку, на которую будет установлен разъем, и сравните нагрузки, которые выдерживает разъем, с допустимыми нагрузками, указанными в техническом паспорте продукта или Европейской технической оценке.
• соответствующую длину соединителя следует выбирать так, чтобы зона расширения находилась в строительном материале стены (толщина закрепляемого элемента соответствует максимальной полезной длине соединителя).
• Глубина Отверстие для сверления должно быть как минимум на 10 мм длиннее глубины крепления соединителя – это позволит правильно установить втулки в отверстие и исключит проблему затягивания винтов.
• Применение молотка допускается. не рекомендуется сверлить в перфорированном кирпиче, керамических блоках и газобетоне, разрушающем стены и не обеспечивающем надежную установку соединителя,
• Диаметр просверливаемых отверстий должен соответствовать диаметру используемых дюбелей< /li>
• Просверленное отверстие следует очистить, например, дважды проведя сверлом, что удалит шлам наружу, отверстия, просверленные вертикально вниз, требуют более глубокого сверления или выдувания скопившегося шлама.
• Дюбель вставляется в просверленное отверстие и винт ввинчивается до полной его вставки во втулку.
• При приложении усилия винт может привести к его ослаблению, на что не распространяется гарантия производителя.
• Установку следует выполнять при температуре от -20 °C до +40 °C (относится к температуре основания)

Фотографии товаров

• Европейское техническое одобрениеETA 12/0272

Предлагаемые нами саморезы характеризуются высочайшим качеством и могут безопасно использоваться в строительстве. Мы прилагаем все усилия для того, чтобы поставляемая нашим подрядчикам продукция была безопасной и адаптированной под конкретные задачи.

*мерный стакан в комплект не входит.
