SIMCom SIM800L

Модуль GSM/GPRS SIM800L

Система GSM/GPRS, с которой можно общаться через интерфейс UART и с помощью AT-команд. Система позволяет отправлять и получать SMS-сообщения, а также передавать данные GPRS.

• Чип: SIM800L
• Напряжение питания: 3,7–4,2 В
• Слот для карты: MicroSIM
• Светодиодный индикатор, показывающий статус входа модуля в сеть GSM.
• Работа в польских сетях GSM
• Антенный разъем: IPX
• Максимальный уровень напряжения на интерфейсе UART составляет 2,7 В

Сигналы, доступные на золотом разъеме:

• RING — низкий уровень, когда модуль принимает вызов.
• DTR
• MIC — разъем для подключения микрофона.
• СПК – разъем для подключения громкоговорителя
• NET — разъем, позволяющий припаять антенну
• VCC – источник питания системы
• Сбросить
• RXD – получение данных
• TXD – отправка данных
• GND – заземление системы

ПИТАНИЕ: Для правильной работы GSM-модулю требуется напряжение от 3,7 В до 4,2 В с силой тока около 2 А. Столь большой ток потребляется лишь временно, например при входе в сеть GSM, при нормальной работе системе достаточно нескольких десятков мА, а в спящем режиме даже 1 мА.Когда система не найдет сеть, у нее возникнет проблема со входом в систему, иначе произойдет сброс, сначала проверьте источник питания.

Интерфейс UART: Максимальный уровень напряжения на интерфейсе UART составляет 2,7 В. Более высокое напряжение повредит модуль.

Слот для SIM-карты: Недопустимо вставлять или извлекать SIM-карту, когда система находится под напряжением.

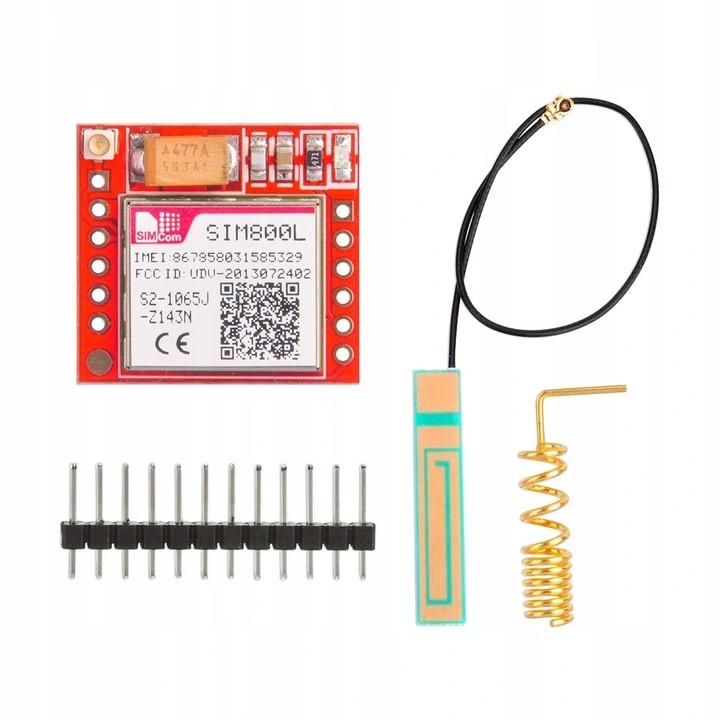

В комплекте:

• GSM-модуль SIM800L
• Набор золотых штифтов /не припаянных/
• Проводная антенна
