HDS272S 2x70 МГц осциллограф, осциллограф + мультиметр + генератор функций до 25 МГц

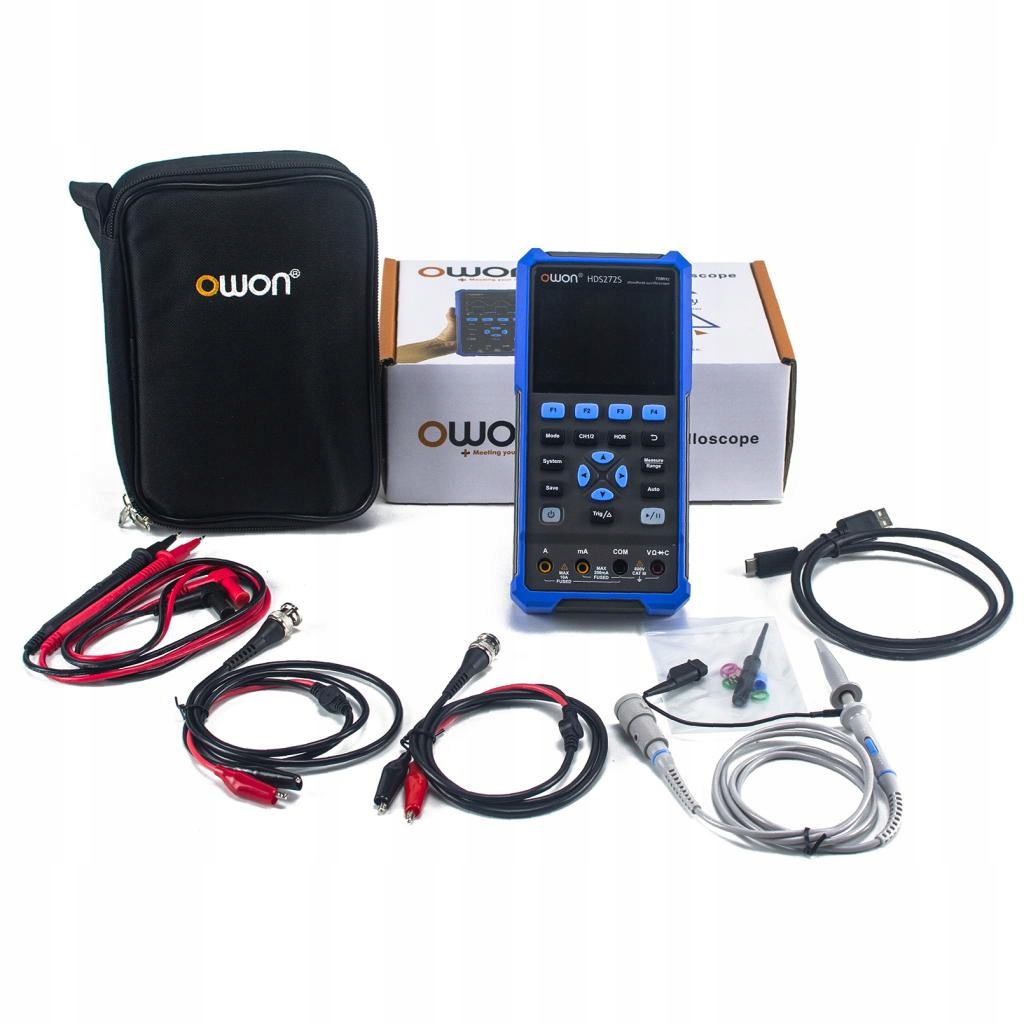

Осциллограф HDS272S (осциллограф + мультиметр + генератор до 25 МГц)

Основные параметры:

Осциллограф + мультиметр + генератор функций

обновление формы сигнала, 10 000 волн/с.

3,5-дюймовый высококонтрастный цветной ЖК-дисплей с высоким разрешением, подходит для использования на открытом воздухе.

Литиевая батарея 18650, общая потребляемая мощность ≤ 3 Вт, может работать непрерывно около 6 часов.

Интерфейс USB Type-C, поддержка блока питания, поддержка подключения программного обеспечения ПК.

Функция самокалибровки.

Поддержка SCPI, облегчает доработку

Осциллограф

Полоса пропускания 2x70 МГц, выборка 250 Мвыб/с

Память 8 КБ

Курсорные измерения

Автоматические измерения

Функция XY

Функция автоматической настройки

Мультиметр

измерение напряжения, тока, сопротивления, диода, емкости, целостности

автоматическая функция

измерение напряжения переменного тока 750В, постоянного тока 1000 В

независимые входы для мультиметра и осциллографа

функция удержания

измерение REL

Модель HDS272S

Пропускная способность 2x70 МГц

Каналы 2-канальный осциллограф + 1-канальный генератор

Семплирование 250 Мвыб/с

Режимы Получение данных: нормальный, обнаружение пиков.

Длина записи 8K.

Дисплей: 3,5-дюймовый. ЖК-дисплей

Частота обновления 10 000 осциллограмм/с

Входное соединение постоянного, переменного тока и заземления

Входное сопротивление 1 МОм±2%, параллельно с 16пФ±10пФ

Коэффициенты затухания зонда 1X,10X,100X,1000X,10000X

Макс. Входное напряжение 400 В (DC+AC, PK-PK, входное сопротивление 1 МОм) (затухание пробника 10:1)

Ограничение полосы пропускания (типичное) 20 МГц

Горизонтальный масштаб 5 нс/деление - 1000 с/деление, шаг за шагом 1–2–5

Вертикальная чувствительность 10 мВ/деление - 10 В/дел.

Разрешение по вертикали 8 бит.

Тип запуска по фронту.

Режимы запуска. Автоматический, нормальный, одиночный.

Период автоматического измерения, частота, средняя, ​​ПК-ПК, макс, мин

Курсорное измерение ΔV, ΔT, ΔT&ΔV между курсорами

Интерфейс связи USB Type-C

Стандартные характеристики мультиметра

• Максимальное разрешение: 20 000 отсчетов
• Тестовый режим: Проверка напряжения, тока, сопротивления, емкости, диодов и целостности цепи.
• Входное сопротивление: 10 МОм.
• Максимальное напряжение. вход: 750 В переменного тока, 1000 В постоянного тока.
• Максимальный входной ток: постоянный ток: 10 А переменного тока: 10 А
• Диод: 0–2 В

Характеристики генератора сигналов (только для HDS242S и HDS272S)

Частота на выход

Синусоидальный 0,1 Гц–25 МГц

Квадратный 0,1 Гц – 5 МГц

Лимповый 0,1 Гц – 1 МГц

Импульсный 0,1 Гц – 5 МГц

Произвольная частота 0,1 Гц–5 МГц

Частота дискретизации 125MSa/s

Канал 1-CH

Диапазон амплитуды 20 мВ — 5 Вpp

Длина пробуждения 8K

Разрешение по вертикали 14 бит

p>

Выходное сопротивление 50 Ом
