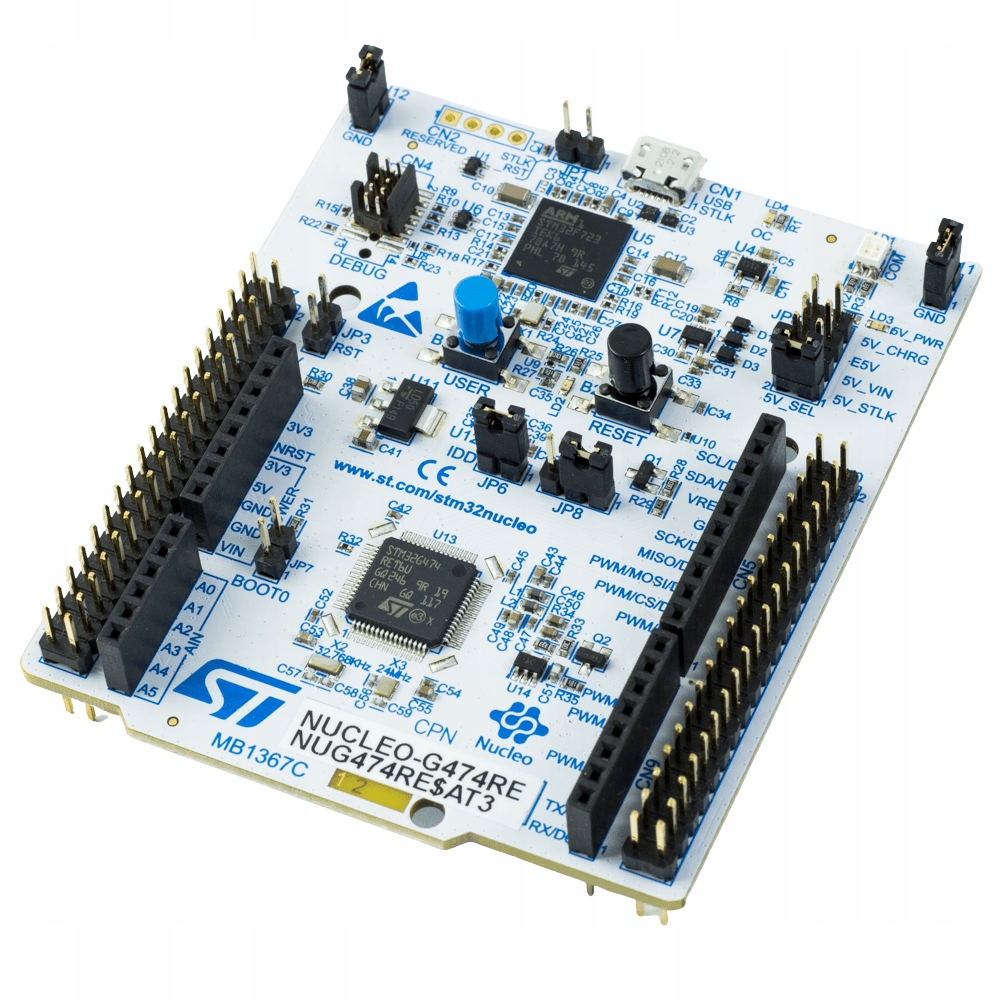

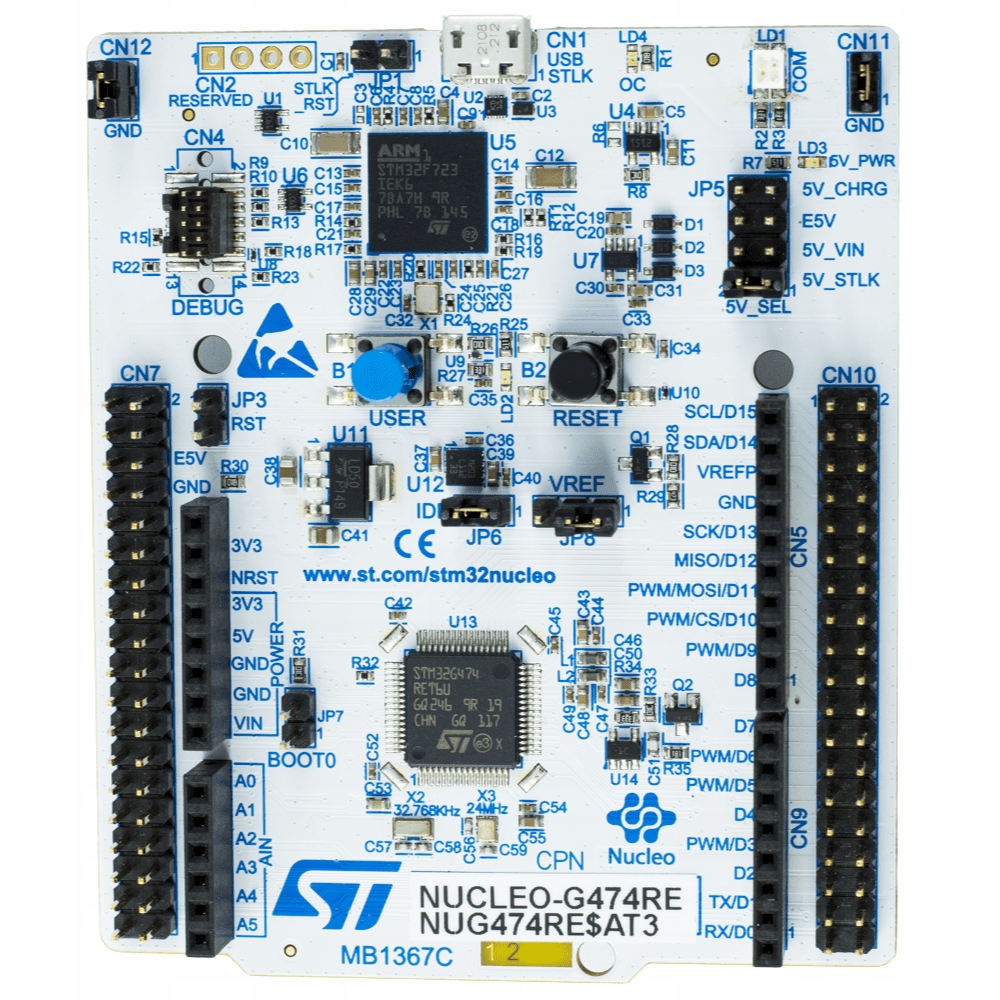

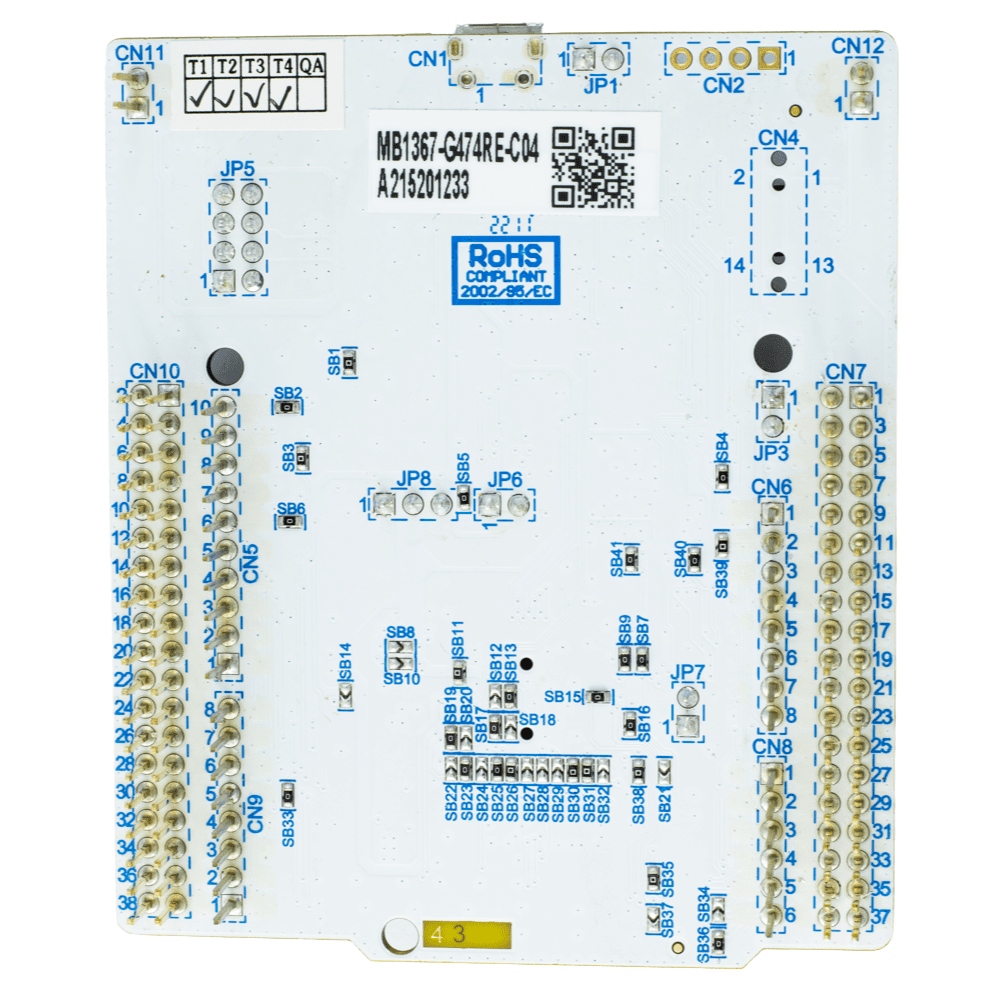

STM32 NUCLEO-G474RE Nucleo-64 с STM32G474RET6 ARM Cortex-M4

STM32 Нуклео-64

Общее описание

STM32 Nucleo-64 — известная линейка оценочных плат, созданная компанией ST Microelectronics, оснащенная микроконтроллерами STM32 в 64-контактных корпусах. Каждая плата полностью интегрирована с программатором и отладчиком ST-Link V3, что облегчает работу с микроконтроллером. Вы также можете использовать программатор внешне, сняв специальные перемычки. Платы имеют два типа разъемов: совместимые с Arduino Uno и ST Morpho. ST Microelectronics предоставляет множество примеров и библиотек, а также поддержку платформы ARM mbed.

Особенности

• Микроконтроллер STM32G474RET6: Имеет ядро ARM Cortex®-M4, обеспечивающее максимальную тактовую частоту 170 МГц, и большую флэш-память емкостью 512 КБ.
• Память SRAM: 128 КБ, которая состоит из трех блоков памяти (80 + 16 + 32).
• DMA: поддерживает 16 каналов, что расширяет возможности обработки данных.
• Интерфейсы: предлагает до 52 контактов GPIO и различные интерфейсы, такие как I²C, SPI и CAN, что обеспечивает широкую связь.
• Таймеры: Богатый набор таймеров, включая версии с высоким разрешением и RTC, обеспечивающие точное управление. иногда.
• Встроенный программатор ST-Link V3: обеспечивает легкое программирование и отладку без необходимости использования внешних инструментов благодаря разъему micro USB.
• Источник питания: Возможность питания как через micro USB, так и от внешнего источника питания 5 или 3,3 В.
• Плата, совместимая с ARM mbed: Это означает поддержку популярной среды программирования, которая облегчает разработку. проекты.

Спецификация

• Микроконтроллер: STM32G474RET6
• Ядро: ARM Cortex®-M4
• Максимальная тактовая частота: 170 МГц
• Флэш-память: 512 КБ
• SRAM-память: 128 КБ (80 + 16 + 32)
• DMA: 16 каналов
• GPIO: 52
• I²C: 4 канала
• SPI: 3 канала
• QuadSPI: 1 канал
• I²S: 2 канала
• CAN: 3 канала (FDCAN)
• UART/USART: 3 x UART/2 x USART
• LPUART: 1 канал
• USB: 1 x USB 2.0 FS
• SAI: 1 канал
• Аналоговые интерфейсы АЦП: 5 x АЦП 12 бит, 26 каналов
• Аналоговые интерфейсы ЦАП: 4 x ЦАП 12 бит, 7 каналов (3 внешних + 4 внутренних)
• Аналоговые компараторы: 7 каналов
• Операционные усилители: 6 каналов
• Осциллятор RTC: 32,768 кГц
• Интерфейсы Таймеры: Различные таймеры, включая 1 таймер высокого разрешения, 2 х 32 бита (4 канала) и другие
• Программатор/отладчик: ST-Link V3 с возможностью работы в качестве отдельного программатора
• Три светодиода: USB-связь, источник питания и диод пользователя
• Кнопки: Сброс и user
• Золотые контакты: Для контактов ввода-вывода
