Pir Destury Dething '' el Home '' 'MD-09B7

• Автоматическое управление освещением
• Внешний IP44
• Внутренний
• Угла обнаружения движения 180 °

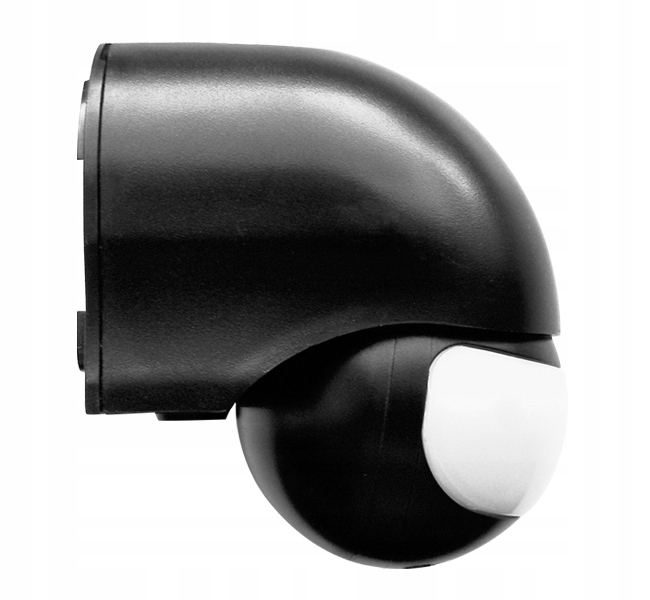

датчик двигателя MD-09B7 предназначен для автоматического управления прикреплением освещения снаружи или внутри здания (или других электрических устройств) после обнаружения трафика вблизи его установки. Сердцем устройства является пассивный инфракрасный датчик с углом обнаружения движения примерно на 180 градусов.

Обнаружение движения происходит на основе «изменений температуры окружающей среды в данном секторе видимости датчика в результате движения человека. Обнаружено в указанном времени (установлено пользователем), освещение (или другое электрическое устройство) автоматически отключено

Основной целью датчика MD-09B7 является Автоматическое управление освещением , но также можно подключиться к нему Другие электрические устройства (например, электрический нагрев, кондиционер и т. Д.) при условии, что энергетический приемник не заряжает переключатель более 1200 Вт (сопротивление) или 300 Вт (нагрузка).

Установка

Установить датчик на стену:

1. Отсоедините питание, используя предохранитель или основной переключатель.

2. Открутите 1 Зубной винт, в нижней части основания крепления и отделить крышку от основания крепления с плоской отверткой.

3. Из -за 2 отверстий в монтажной базовой крышке, снят с собой место на стене для 2 дюбелей и монтажных винтов (установленное оборудование).

4. В выбранных местах на стене сверлируйте 2 отверстия, с помощью дюбелей и монтажных винтов, исправьте базовую крышку на стене.

5. изолируйте концы кабелей на длину около 6-8 мм.

6. Подключите датчик к источнику питания и приемнику в соответствии с диаграммой.

Подключите кабель фазы питания (L) к зажиму, отмеченному как L на кубике зажима.

Подключите кабель с нулевым кабелем питания (N) и нулевой приемник к зажиму, отмеченному как N на зажимной лодыжке.

Подключите фазовый кабель приемника к зажиму, отмеченную на зажимной лодыжке.

7. Прикрепите датчик на базовой крышке, ранее прикрученной к стене, прикрутите застежный винт, в нижней части основания крепления.

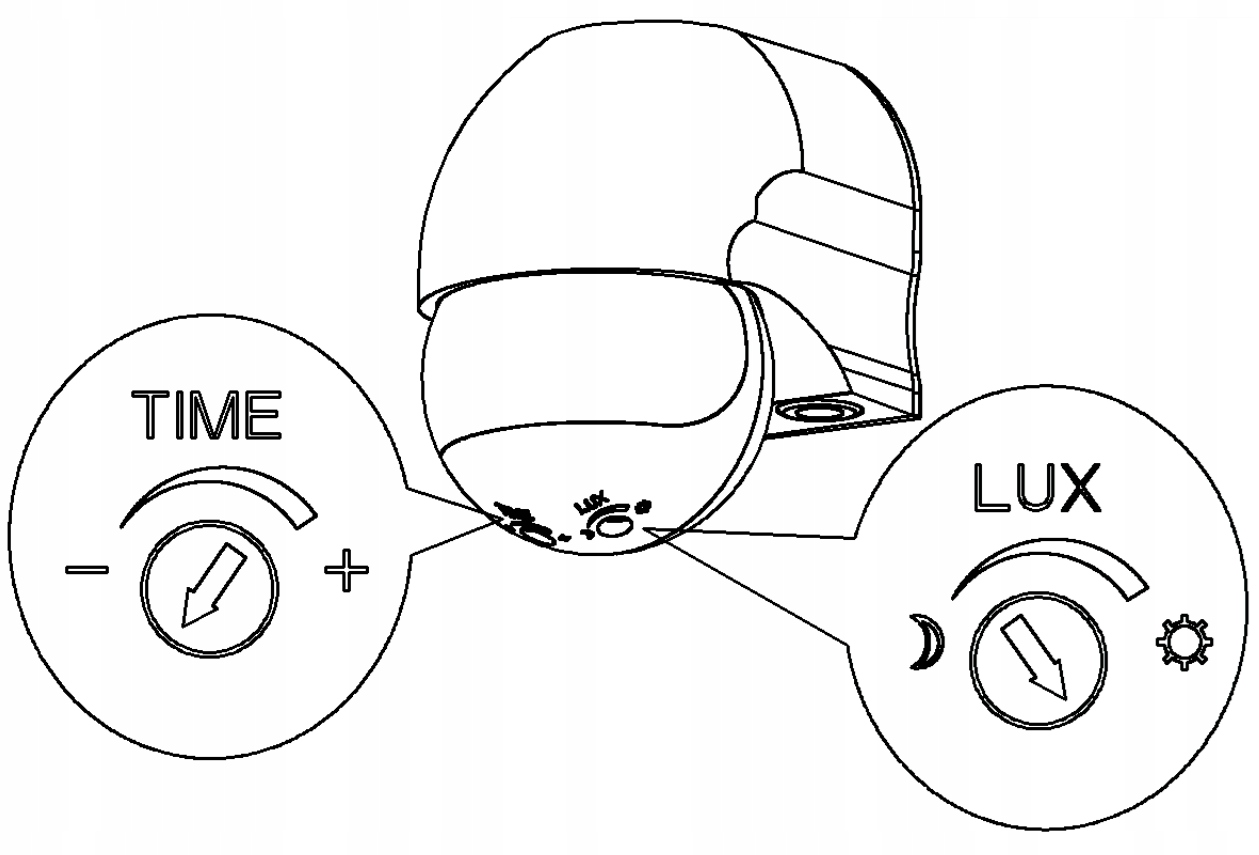

Настройки утилиты

• Настройка времени задержки (время):

Мы устанавливаем время, после чего освещение должно выключить с момента, как последнее движение обнаруживается датчиком. Чтобы увеличить время задержки, потенциометр должен быть скручен в соответствии с движением рук часов. Максимальная временная задержка составляет около 5-9 минут. Чтобы уменьшить время задержки, потенциометр должен быть скручен в противоположном направлении руководящих принципов часов. Минимальная временная задержка составляет около 7-13 секунд.

• Установка порога интенсивности света (LUX):

Потенциометр порога интенсивности света. Мы устанавливаем минимальный внешний порог (естественное освещение, при котором датчик движения для работы. После установки потенциометр в экстремальном правом положении, сенсор движения должен включать освещение на очень низком интенсивности внешнего света.

Техническая спецификация

• Напряжение мощности: 220 ~ 240 В AC/50 Гц
• Фактор защиты: IP44
• Материал жилья:
• Рекомендуемый сайт установки: Вне/внутри
• Рекомендованная высота установки: 1,8 - 2,5 м
• Угол обнаружения движения: 180 °
• Диапазон обнаружения движения: MAX. 12 м
• Диапазон регулирования задержки времени: мин. 10 с ± 3 с макс. 12 мин ± 2 мин
• Диапазон регуляции внешнего света: <3 - 2000 LX
• Макс. Нагрузка на сопротивление: 1200 Вт
• Макс. Индукционная нагрузка: 300 w
• Регулирование параметров датчика: Да
• Регламент времени освещения: Да
• Регуляция внешнего освещения: Да
• -18ºC ~ +40ºC
• Размеры датчика (в x sz x g): 95 x 65 x 86 мм
