Светодиодные температуры температуры -20+100'c

DIN TC Светодиодный электронный термостат

Термостат имеет светодиодный дисплей и датчик температуры кабеля. Он может работать в режиме отопления (горячего) или в режиме охлаждения (холод)

.

Его работа очень проста - в горячем режиме он управляет нагревательным устройством, то есть он поворачивает их, когда температура датчика падает ниже порога, установленного пользователем. Напротив, термостат включает подключенный приемник, когда температура датчика увеличивается выше порога, установленного порогом.

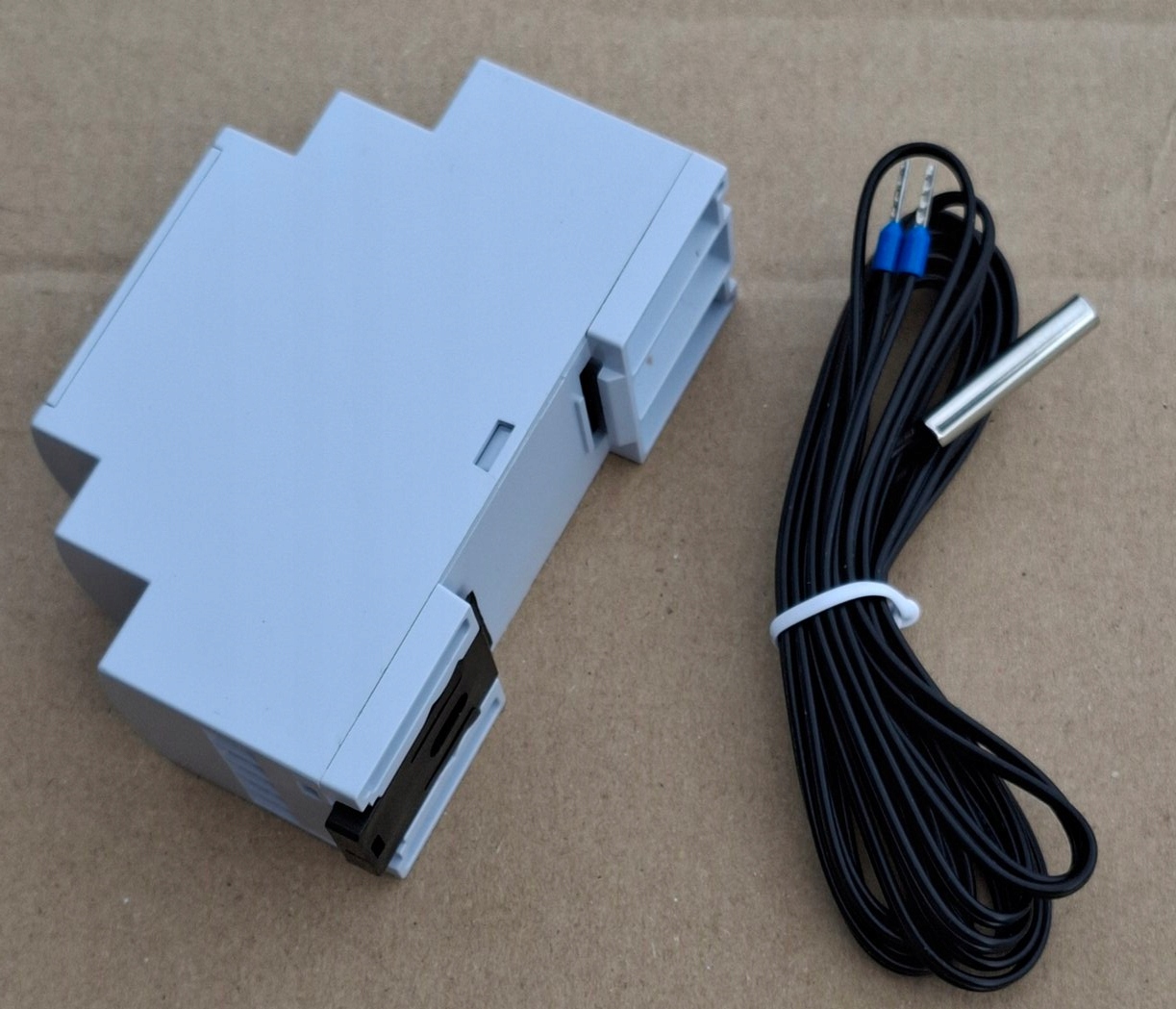

Есть много вариантов соединения. Набор включает в себя датчик температуры на кабеле около 2 метров, который может быть расширен максимум до 10-20 метров. Если длина проводов составляет до 10 метров, ее достаточно, чтобы пересечь 0,5 мм2, но если есть более длинные провода, используйте минимальный перекрестный сечение 1 мм2. Как правило, организуйте провода так, чтобы они были как можно более короткими и не лежали на других проводах, особенно вдали от 230 В питания.

.

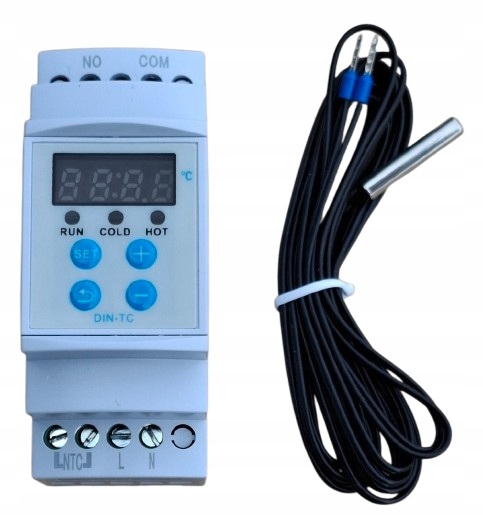

Термостат имеет светодиодный дисплей, 4 кнопки функциональных функций и 3 светодиода.

.

Горячие и холодные диоды указывают, в каком режиме был установлен контроллер - нагрев или охлаждение, в то время как светодиод выполнения означает переключение реле (переключение подключенного приемника). Контроллер имеет выход реле (безнадежный) с максимальной нагрузкой 5A (временно максимального 10А) сопротивления. В случае индукционных нагрузок (например, цианобактерий, насосов) максимальная нагрузка составляет 2А. Если вам нужно управлять более крупным приемником, добавьте внешний контактор.

.

.

service

Температура от датчика отображается на светодиодном дисплее во время нормальной работы. Нажатие, как только кнопка «Установка» отобразит порог вложения, установленную пользователем (без возможности его изменения), быстро нажимая во второй раз, когда у нас есть возможность изменить этот порог. Мы меняем + и после настройки, подождем 10-15 секунд-контроллер сохранит данные и перейдем к нормальной работе, отображая текущую температуру от датчика.

меню

Контроллер имеет меню параметров, в свою очередь, мы можем установить здесь:

1/Рабочий режим холодный "C" или горячий "H"

2/histeza - разница температуры для переключения и исключения выхода. Например, если пользователь устанавливает порог прикрепления на 40,0 ° C, а гистерезис «D» - 2,0 ° C, тогда при работе в холодном режиме - выход прикрепляется, когда температура датчика выше 42,0 ° C (40,0 + 2,0) и выключает, когда температура падает ниже 40,0 ° С. 2.0) и выключает, когда температура датчика выше 40,0 ° C. Чем меньше гистерезис, тем чаще контроллер включается/выключен, поэтому установить этот параметр должен быть разумно, потому что чрезмерно чаще переключения не служит хорошо как для реле термостата, так и для наиболее часто подключенного приемника. Диапазон гистерезиса может быть установлен от 0,0 до 15,0 ° C с шагом каждые 0,1 ° C, как правило, «D» устанавливается не менее 1-2 ° C. Этот параметр выражается в секундах, мы можем установить его в диапазоне 0-300 секунд с шагом каждые 1.

4.

Пример типичного подключения приемника- прямое соединение :

Технические данные:
