v2-step-1002 контроллер подсветки

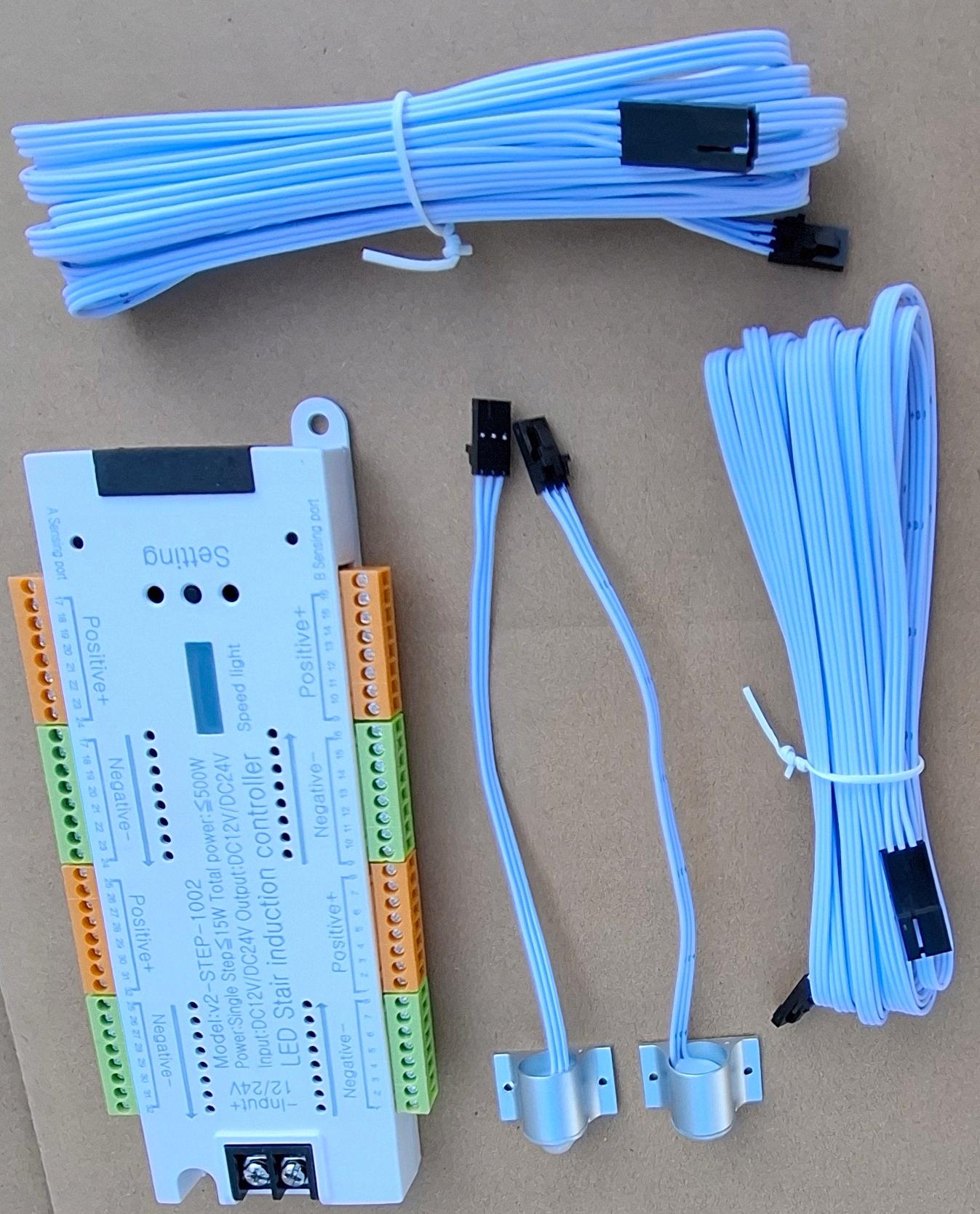

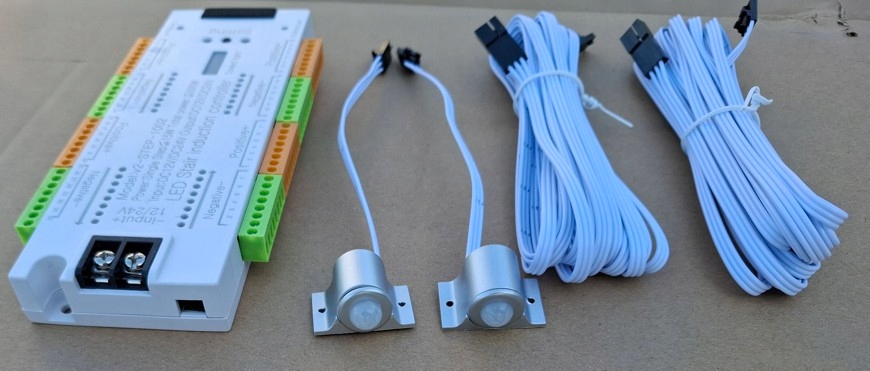

В наборе есть 2 датчика движения - вниз и верхней части лестницы.

.

Контроллер подсветки используется для выделения лестниц, коридоров, проходов, переходов и т. Д. В сотрудничестве со светодиодными полосками, светодиодные лампы

контроллер имеет до 32 выходов на стандарте стандартных этапов. Таким образом, вы можете контролировать максимум 32 градусов, но если у нас меньше лестницы, вы можете установить количество градусов в соответствии с нашими предпочтениями - от 2 до 32 градусов - идеальное посадку для нашей лестницы

Принцип работы.

Контроллер имеет 2 запуска входов (входит два мини -датчики движения PIR): датчики A и B.

Вход «Ощучивающий порт» вызывает подсветку лестницы снизу по очереди, одна степень. После всех градусов, существует время стабильного освещения (несколько секунд), за которым следует лестницы, потушены в одном и том же порядке, то есть снизу до сверху в свою очередь.

Аналогично, если функция функции из резервного периода произошла через верхний датчик («B -чувствительный порт»), анимация происходит так же, конечно, в противоположном направлении. (Последовательность шагов освещения снизу начнется), а затем второй человек войдет в лестницу (возбужденный датчик B), конечно, лестница также начнет зажигать по очереди.

сборка и соединение.

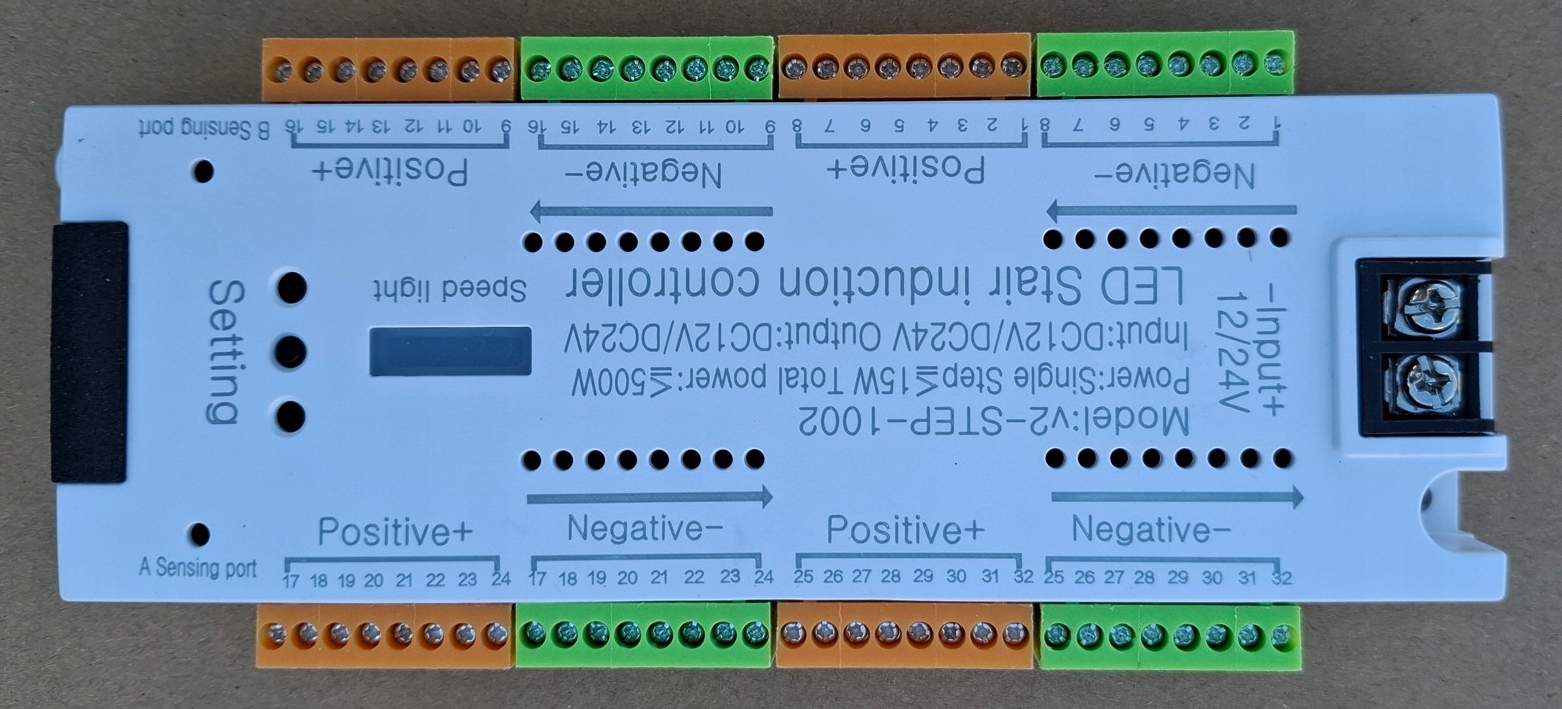

управляющий 12 или 24 В контроллера постоянного тока В зависимости от нашей системы (наша питание, светодиодная полоса), максимальная нагрузка каждого выхода составляет 1А при 12 В или 0,5А при 24 В. Общая максимальная общая нагрузка контроллера составляет 30А при 12 В или 15А при 24 В. Каждый вывод контроллера имеет свой собственный светодиодный индикатор - полезный при запуске и тестировании системы.

.

Модуль установлен в сухом месте в помещении. Источник питания из источника 12 В постоянного тока или 24 В постоянного тока с соответствующей эффективностью тока с предохранителем на шнур питания контроллера MAX 30A (12V) или 15A (24V). Во -первых, подключите светодиодные линии, чтобы подключиться к поляризации (плюс и минус светодиодные ленты). Затем подключите и установите мини -датчики движения. Подключите заглушки к контроллеру, аккуратно обращая внимание на направление плагинов и соответствующих портов: A для датчика с нижней части лестницы и B с верхней части лестницы. Сам датчик лучше всего расположен, так что он не стимулируется людьми, проходящими мимо, он не монтируется на радиаторах, источниках тепла, в проектах и ​​т. Д. В самом конце мы подключаем источник питания, обращая внимание на поляризацию и после тщательной проверки соединений мы включаем источник питания. Сами датчики движения имеют приблизительный диапазон обнаружения трафика до 1,5-2,5 метра.

.

ниже вы можете увидеть пример диаграмму - соединение контроллера до 19 градусов.

Программирование параметров.

.

У пользователя есть возможность установить скорость следующих шагов с кнопкой настройки в корпусе контроллера. На выбор есть 5 скоростей, а выбранная индикатор скорости - это красная линия светодиодов рядом с вы можете установить от 1 до 32 градусов.

.

Кабели питания контроллера должны иметь перекрестное сечение, адекватное к их длине и общей загрузке светодиодных лент, на практике не менее 1,5 мм2. Кабели от контроллера до источника питания и светодиодных лент используются как можно более короткие.

Технические данные:

- источник питания модуля 12 В постоянного тока или 24 В постоянного тока (твердое, стабилизированное напряжение)

- Макс. Нагрузка выходов на ступени лестницы: 1А ​​при 12 В или 0,5А при 24 В

- Макс. загрузка всего драйвера 30А при 12 В или 15А при 24 В

- рабочая температура контроллера от 0 до +35C

- приблизительные размеры 19x8 см, толщина 2 см
