ПРОГРАММАТОР ТАЙМЕРА РЕЛЕ ВРЕМЕНИ ЧАСЫ 230 В 1500 Вт T3230
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 68
Заказывая «ПРОГРАММАТОР ТАЙМЕРА РЕЛЕ ВРЕМЕНИ ЧАСЫ 230 В 1500 Вт T3230» данный товар из каталога «Программисты» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

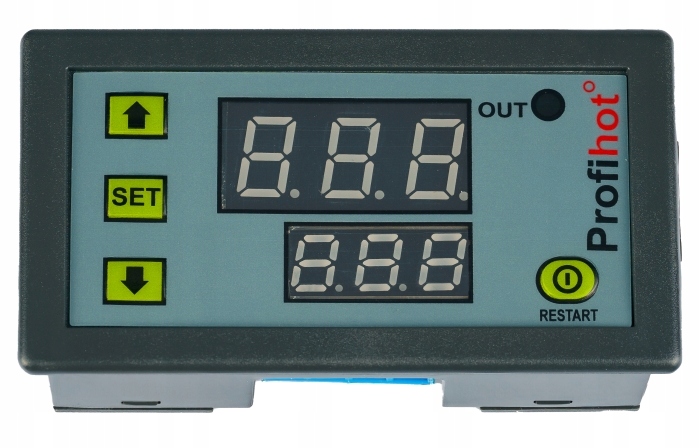

ПРОГРАММАТОР ТАЙМЕРА РЕЛЕ ВРЕМЕНИ ЧАСЫ 230В 1500Вт T3230
Мостовая версия. Контакт S1 с контактом L
✅ Таймер 230 В для максимальной мощности. до 1500Вт
Электронный модуль с функциями временного включения, задержки выключения и циклической работы. Устройство заключено в элегантный панельный корпус, идеально подходящий для монтажа на передней части устройства.
Основные преимущества модуля:
- Простота установки и программирования - интуитивно понятный интерфейс позволяет быстро настроить функции.
- Два светодиодных дисплея - четкая индикация времени и настроек.
- Удобное кнопочное управление - точный контроль работы параметры.
Модуль будет хорошо работать в различных приложениях, обеспечивая надежную работу и простоту использования. Идеальный выбор для людей, которые ценят функциональность и эстетику.
⚙️Технические параметры:
- Входное/выходное питание: AC 110-240В
- Максимальная нагрузка: 1500Вт / 7А
- Реализованные функции:задержка включения, включение по времени, циклическая работа
- диапазоны регулировки времени (до выбор):0-999с | 0-999минут | 0-999 часов
- Память настроек после отключения питания

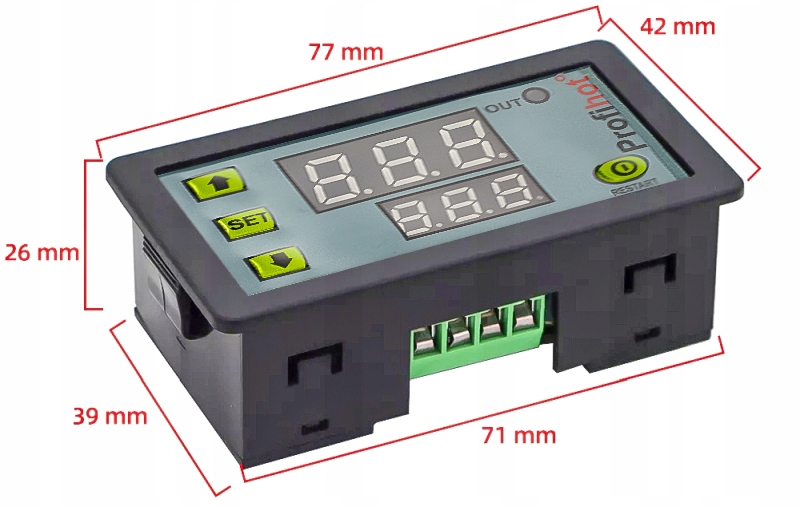

✅ Размеры:
- Ширина: 77 мм
- Высота: 42 мм
- Глубина: 26 мм
- Вес: 44г

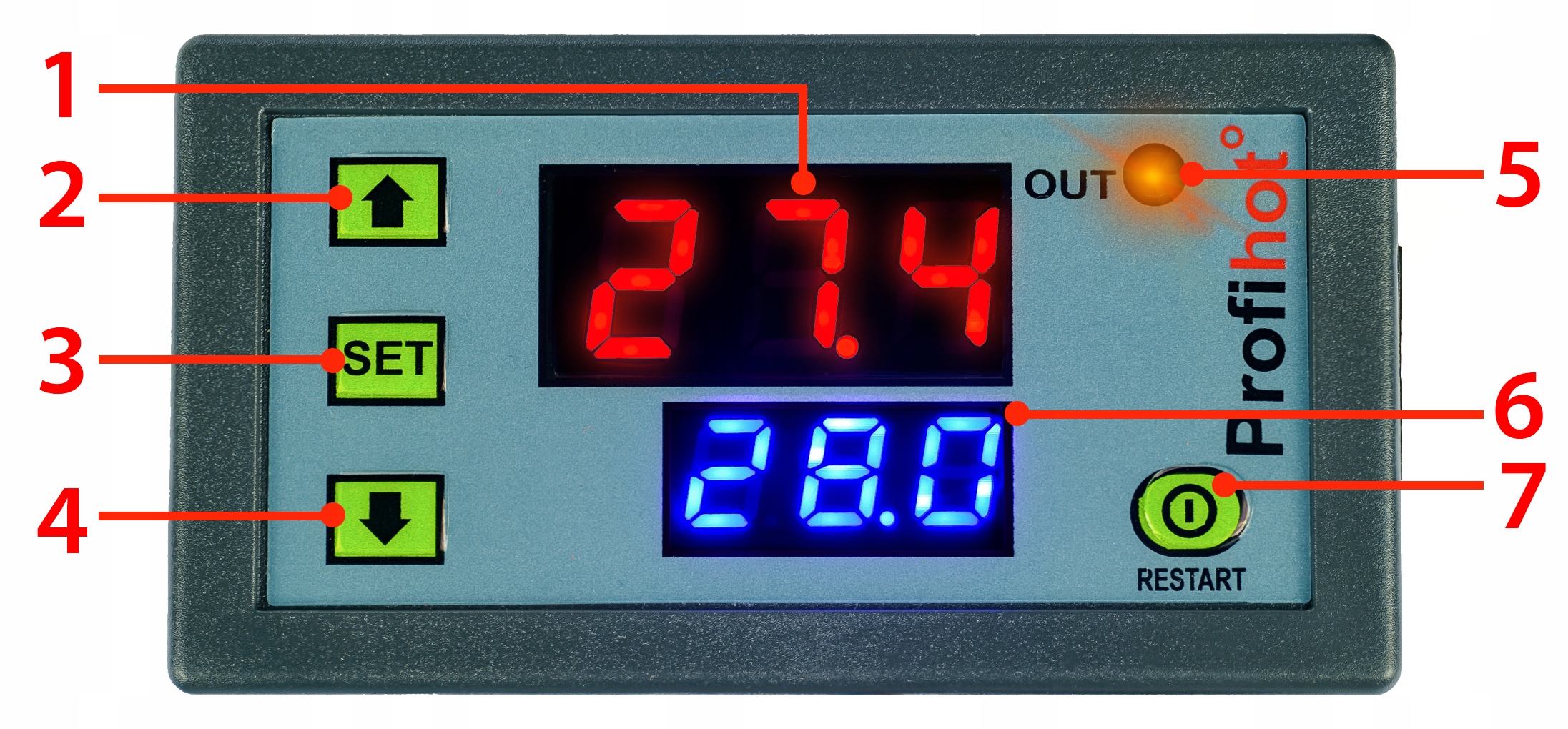

⚒ Описание структуры программатора ⚒
✅ Функции устройства
Контроллер предлагает пять основных функций переключения:
Реле переключается через установленное время T1.
Реле активируется сразу после запуска модуля и затем выключается по истечении времени T1.
Реле переключается после T1 и возвращается в исходное положение через дополнительное время T2.
Реле срабатывает немедленно, выключается через T1, а затем снова включается после T2.
Реле переключается и отпускается в повторяющемся цикле:
После T1 реле меняет состояние.
После T2 оно возвращается к выходу положения.
Цикл повторяется до тех пор, пока модуль поворачивается включено.
Инструкция по программированию модуля переключателя
После включения устройства на экране отобразится последняя сохраненная настройка. Чтобы изменить время или режим работы, выполните следующие действия:
Нажмите кнопку SET для входа.
Используйте кнопки стрелки для настройки значения времени.
Светодиодные экраны будут мигать при переключении между режимами T1 и T2.
После установки соответствующих значений нажмите SET еще раз для подтверждения.
Через 6 секунд устройство автоматически сохранит настройки.
Удерживайте кнопку SET в течение нескольких секунд, пока на верхнем экране не появится код программы (например, P0).
Используйте кнопку SET для переключения между различными программами. (P0 – P9).
Значения в каждой программе регулируются с помощью кнопок стрелок.
Для выхода из настроек нажмите кнопку Перезапустить. Вы также можете полностью выключить устройство, удерживая эту кнопку.
P0—0: время T1 в секундах.
P0—1: время T1 в минутах.
P0—2: время T1 в минутах.
P0—2: время T1 в минутах. часов.
Примечание. Убедитесь, что сохраненные настройки соответствуют эксплуатационным требованиям устройства. Кнопки интуитивно понятны в использовании, что позволяет быстро и легко адаптировать модуль под ваши индивидуальные нужды.

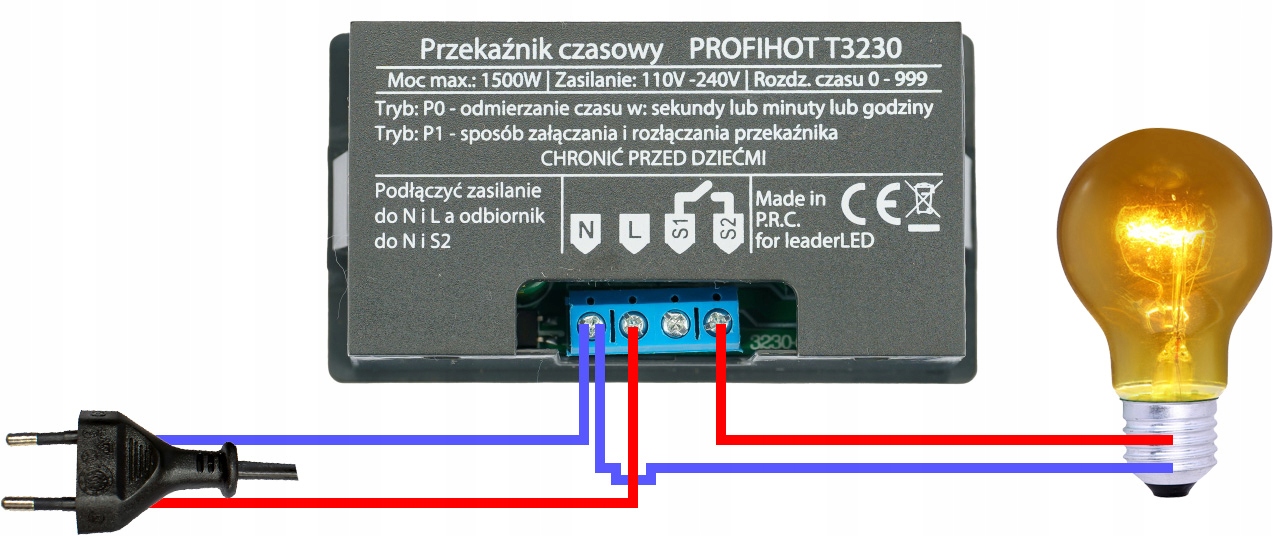

☝️ Подключение программатора.
Питание устройства: N и L КОНТАКТЫ
S1 КОНТАКТ ПЕРЕМЫЧЕН С L КОНТАКТОМ
Пример применения:
Мы хотим, чтобы наша лампа управлялась программатором. Вилка для розетки у нас двухжильная.
Таким образом, программатор выполняет роль переключателя, управляющего работой лампы.
☝️ P1—0: Задержка переключения реле по времени T1
- Работа: После включения устройства реле остается в исходном положении в течение времени T1 (например, 5 секунд, 10 минут, 1 час).
- По истечении этого времени реле переключается (например, замыкается). цепи).
- Функция завершается после первого переключения.
Пример: Если вы установите T1 = 10 секунд, реле переключится через 10 секунд после запуска модуля.
☝️ P1—1: Отпустить реле по истечении времени T1
- Действие: После включения устройства реле немедленно переключается (например, замыкает цепь).
- По истечении времени T1 (например, 3 секунды, 15 минут) реле возвращается в исходное положение (например, размыкается).
- Функция завершается при отпускании реле.
Пример: Если вы установите T1 = 5 минут, реле будет оставаться замкнутым в течение 5 минут, а затем отпустится.
☝️ P1—2: Задержка переключения реле на время T1 и последующее отпускание его по истечении времени T2
- Работа:
После включения устройства реле остается в исходном положении в течение времени T1 (например, 10 секунд).
По истечении времени T1 реле переключается (например, замыкает цепь).
После дополнительного времени T2 (например, 20 секунд) реле возвращается в исходное положение (например, размыкает цепь).
- После выполнения этих шагов функция завершается.
Пример: Если вы установили T1 = 5 секунд и T2 = 15 секунд, реле закроется через 5 секунд, а затем замедлится еще через 15 секунд (всего 20 секунд).
☝️ P1—3: Отпускание реле по истечении времени T1 и последующее переключение по истечении времени T2
- Действие:
После включения устройства реле немедленно переключается (например, замыкает цепь).
По истечении времени T1 (например, 10 секунд) реле возвращается в исходное положение (например, размыкается).
После дополнительного времени T2 (например, 5 секунд) реле переключается снова.
- После выполнения этих шагов функция завершается.
Пример: Если вы установите T1 = 10 секунд и T2 = 5 секунд, реле будет замкнуто в течение первых 10 секунд, и оно отпустится. в течение следующих 5 секунд, а затем снова закроется.
☝️ P1—4: Переключение реле по истечении времени T1 и последующее отпускание по истечении времени T2 (циклическая работа)
- Работа:
После включения устройства реле остается в исходном положении в течение времени T1 (например, 5 секунд).
По истечении времени T1 реле переключается (например, замыкает цепь).
После дополнительного времени T2 (например, 15 секунд) реле возвращается в исходное положение (например, размыкает цепь).
Цикл повторяется непрерывно, пока устройство включено.
Пример: если вы установили T1 = 10 секунд и T2 = 20 секунд, реле замкнется через 10 секунд, отпустится еще через 20 секунд, и цикл повторится.
☝️ P1—5: Отпускание реле по истечении времени T1 и последующее переключение по истечении времени T2 (циклическая работа)
- Работа:
После включения устройства реле немедленно переключается (например, замыкает цепь).
По истечении времени T1 (например, 3 минуты) реле возвращается в исходное положение (например, размыкает цепь).
После дополнительного времени T2 (например, 10 секунд) реле переключается снова.
Цикл повторяется непрерывно, пока устройство включено.
Пример: Если вы установите T1 = 2 минуты и T2 = 30 секунд, реле останется замкнутым в течение 2 минуты, он замедлится на 30 секунд, а затем снова переключится, повторяя этот цикл.
☝️ Функция кнопки RESTART
Удерживание кнопки RESTART останавливает обратный отсчет времени. Отпускание кнопки возобновляет работу модуля, запуская программу с начала.
