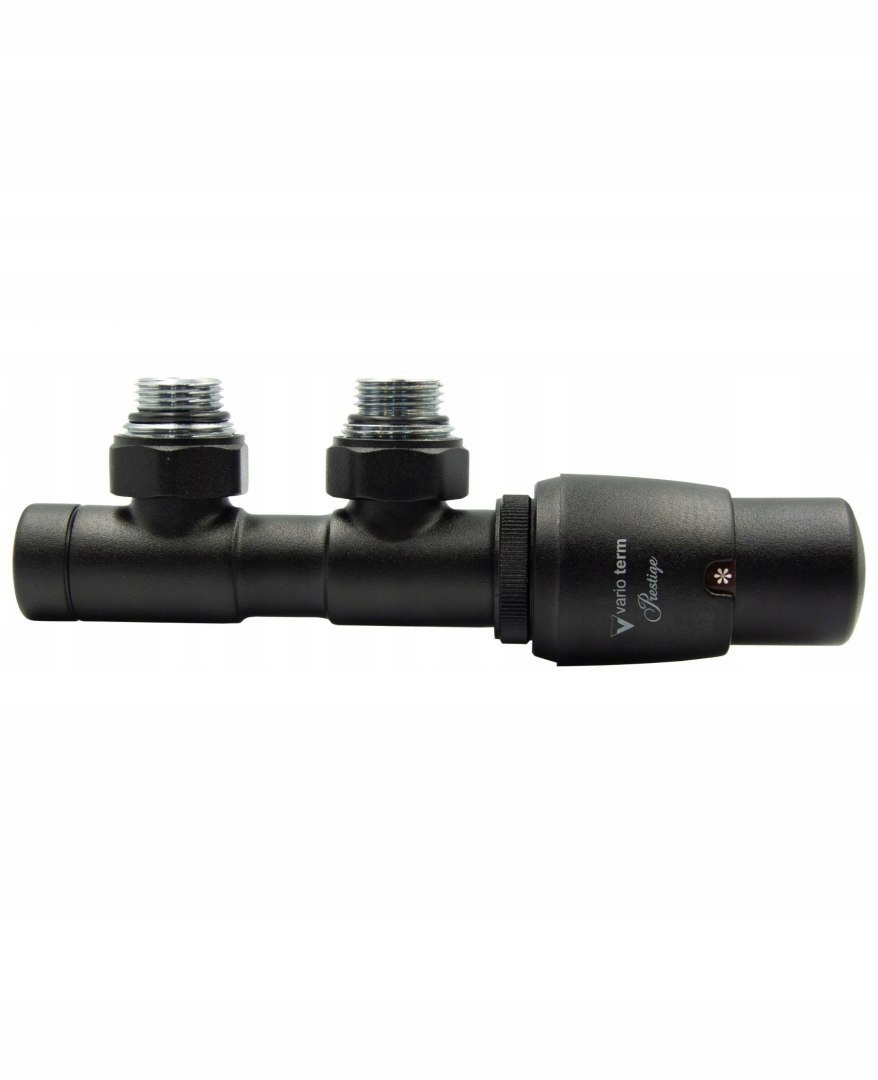

Клапан термостатический 50мм TWINS черный конструктивный правый

Параметры

• Тип клапана: термостатический
• Ориентация: правый
• Вариант клапана: Угловой
• Тип комплекта: Клапан (без дополнительных элементов)
• Цвет: Конструктивный черный
• Расстояние между соединениями: 50 мм
• LINE: TWINS T
• Тип головки - Резьба: Резьба: M30x1,5
• Линия головы: Prestige

Комплект Twins, угловой термостатический.

В комплект входит:

• 1 угловой термостатический клапан

СТОИТ ЗНАТЬ:

Клапан TWINS в термостатическом исполнении специально разработан для радиаторов с нижним подключением и патрубками с расстоянием 50 мм.

Термостатический клапан монтируется на радиаторе центрального отопления так, чтобы термостатическая головка находилась на обратной стороне, т.е. дальше от силового кабеля (согласно схеме ниже).

Конструкция подключения позволяет устанавливать ее под радиатором, параллельно стене, внутри контура радиатора, что защищает его от случайного повреждения.

Технические данные клапана:

Рабочая температура 120°C

Номинальное давление 1 МПа

Теплоноситель вода

Испытательное давление 1,5 МПа

Предварительная настройка на вставке запорного клапана

Присоединение радиатора G ¾

Технические данные напор:

Диапазон 8°C - 30°C

Макс. температура окружающей среды 50°C

Время закрытия 16 мин.

Влияние перепада давления < 1 K

Гистерезис 0,3K

Влияние температуры теплоносителя 1,23

Надежный датчик жидкости

Регулировочная ручка с цифровой маркировкой

Функция защиты от замерзания установки (8°C при настройке) "*")

Корпус из высококачественного пластика

Присвоение значений температуры символам на головке:

Ниже приведены чертежи с размерами термостатического клапана Twins в правильном исполнении и термостатической головки.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ ВАС - ВОЗМОЖНОСТИ!

ЦВЕТА

Продукция Vario Term доступна в 20 основных цветах, образцы которых, отражающие реальный цвет, можно найти ниже

ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ:

К радиатору можно подключить термостатические клапаны Twins при наличии следующего входа:

- нижний средний

а) при подаче питания слева - выбрать правый термостатический клапан Twins

б) при подаче питания справа - выбрать левый термостатический клапан Twins

ВОЗМОЖНО УСТАНОВКИ:

Клапан Twins можно подключить как к установке PEX 16 мм - для этого необходимо выбрать только соответствующие разъемы

Клапан Twins можно подключить как к установке CU 15 мм - для этого необходимо подобрать только соответствующие разъемы

Также можно подключить клапан Twins к установке 1/2 - для этого необходимо выберите только соответствующие соединители
