Тестер сетевого кабеля LAN PoE RJ45, ЖК-экран, 1500 мАч, USB-C NOYAFA

Артикул:NF-8504

Наиболее важные функции

✅ Комплексная диагностика PoE - Вы можете проверить напряжение, мощность нагрузки до 80 Вт и стандарт (af/at/bt), что гарантирует безопасное подключение камер и точек доступа.

✅ Точное измерение длины (5-300 м) - Вы можете быстро определить место обрыва кабеля CAT5 или CAT6, экономя время на поиск неисправности.

✅Надежный флэш-порт. Вы сможете определить правильный порт на коммутаторе или маршрутизаторе за считанные секунды, даже в плотно упакованной стойке.

✅Защита от выгорания до 60 В постоянного тока - Вы работаете в активных сетях без малейшего риска случайно сжечь диагностический прибор.

✅Удобный для чтения цветной экран диагональю 2,4 дюйма - Вы можете легко прочитать результаты измерений и схему подключения даже в полностью затемненной серверной комнате.

✅Эффективный аккумулятор емкостью 1500 мАч — Забудьте о постоянной покупке аккумуляторов благодаря удобной зарядке через универсальный порт USB-C.

✅Проверка непрерывности до 600 м - Вы сразу проверите правильность подключения вилок и кабелей, избегая дорогостоящих простоев.

Проверка непрерывности до 600 м

Измеритель непрерывности кабелей локальной сети длиной до 600 м со съемным выносным модулем.

Точно обнаруживает короткие замыкания, обрывы в цепи и неправильное расположение проводов в кабелях, спрятанных в стенах или между комнатами.

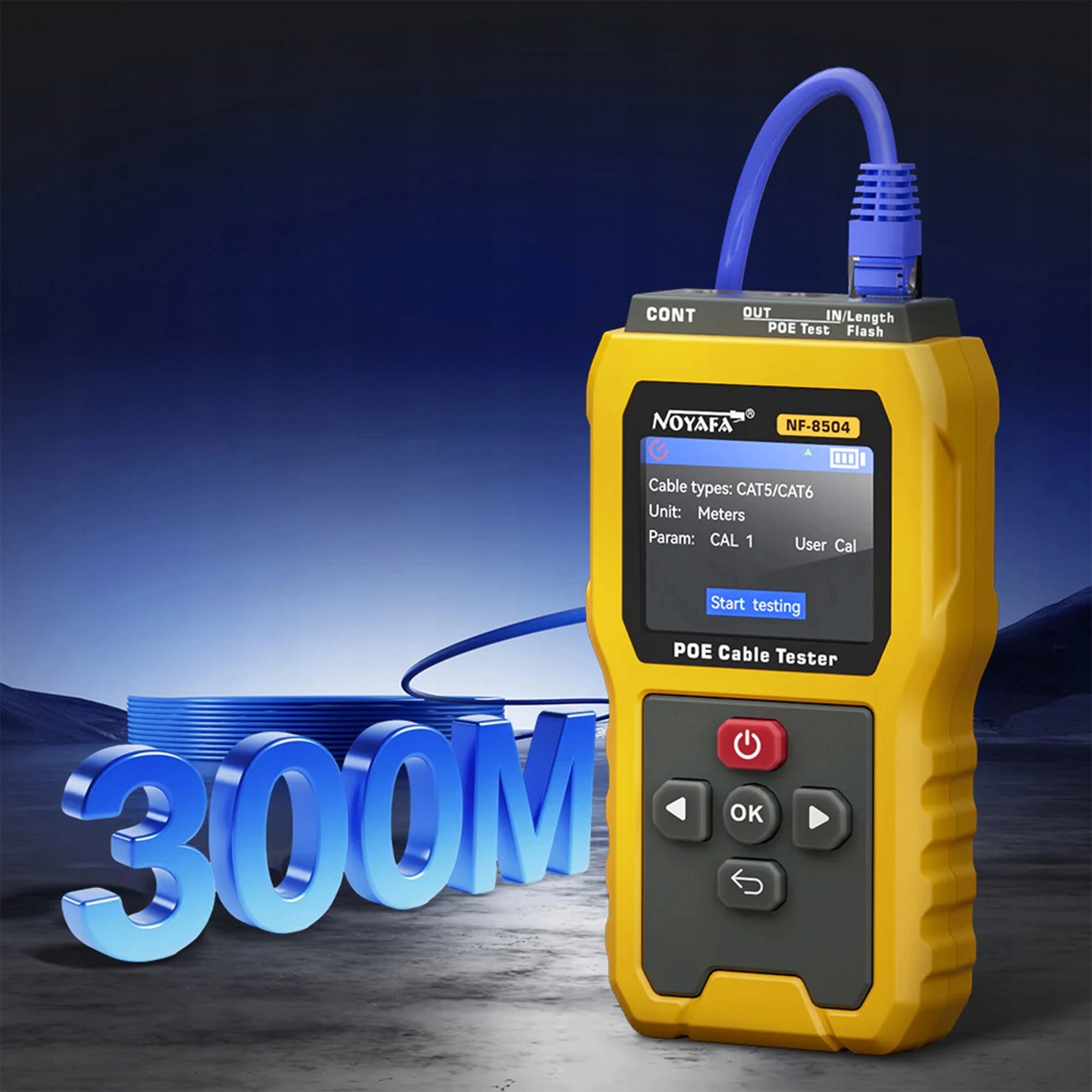

Точное измерение длины кабеля и определение места повреждения

Этот тестер локальной сети точно измеряет длину кабелей CAT5 и CAT6 (от 5 до 300 м), что позволяет легко рассчитать расход материала и быстро обнаружить разрывы в кабелях.

Предлагает калибровку и выбор единиц измерения (метры, футы, ярды) для максимальной точности.

Диагностика питания PoE для установщиков систем видеонаблюдения

PoE Tester защищает дорогостоящее оборудование (камеры, точки доступа) от повреждений, позволяя безопасно проверить параметры питания перед подключением к сети.

• Поддержка стандартов: IEEE 802.3af, at и bt.
• Точное измерение: Напряжение в диапазоне от 5 до 60 В постоянного тока и идентификация контактов питания.
• Тест под нагрузкой: От 2 до 80 Вт, позволяющий проверить реальную производительность коммутатора.

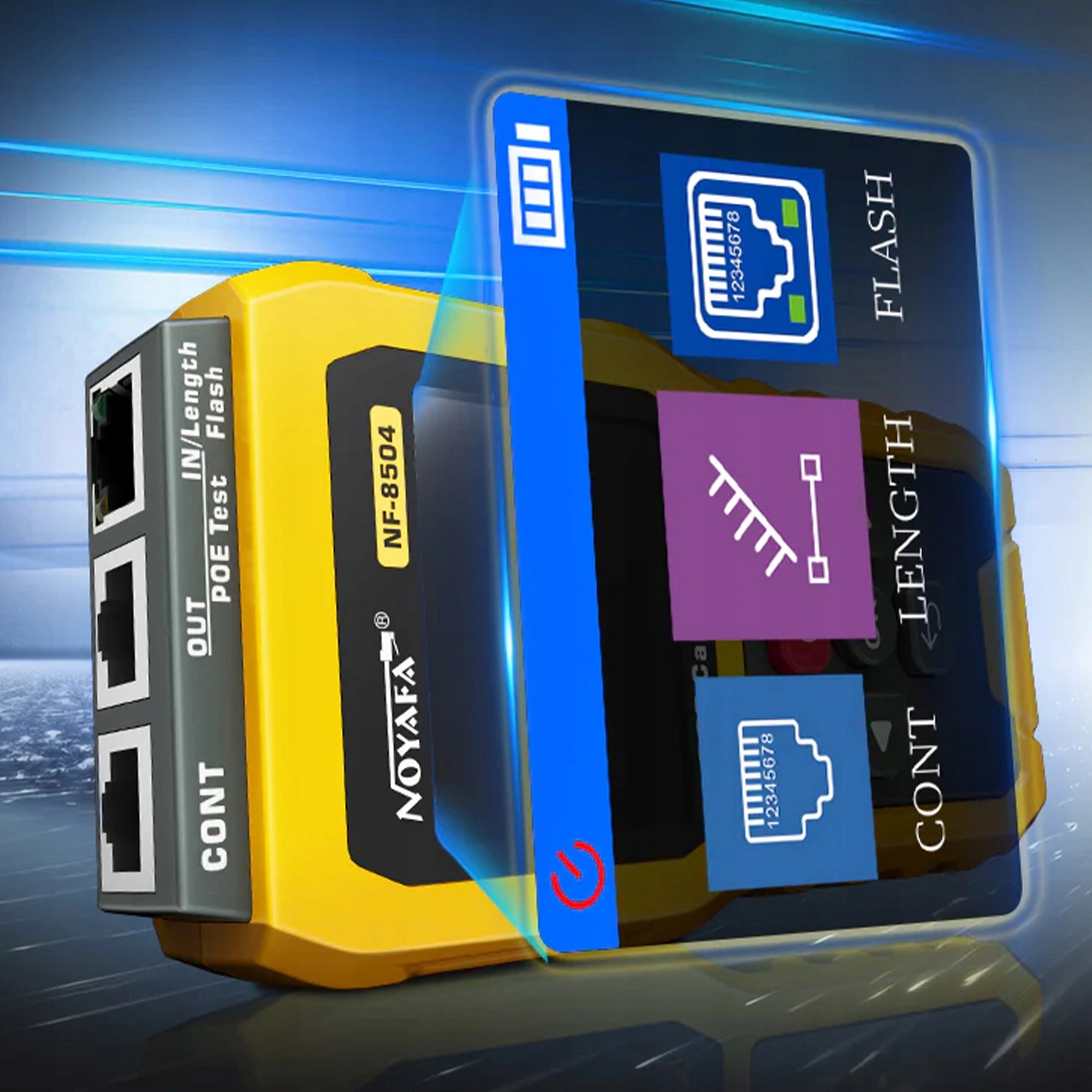

Функция Port Flash

• Отсутствие документации в серверной комнате затрудняет работу администраторов, но решением является функция Port Flash.
• Быстрое определение местоположения: Заставляет мигать светодиод на коммутаторе или маршрутизаторе после подключения кабеля, что позволяет за несколько секунд найти правильный порт.
• Дополнительная информация: Автоматически распознает скорость соединения (10, 100, 1000 Мбит/с) и режим работы (дуплекс).

Цветной ЖК-экран и защита до 60В

Счетчик, предназначенный для работы в темных и труднодоступных местах, предлагает:

• Четкий дисплей: Яркий, цветной экран с диагональю 2,4 дюйма.
• Эксплуатационная безопасность: Защита от перенапряжения до 60В (Anti-Burning).
• Удобное питание Питание: литиевая батарея емкостью 1500 мАч с портом USB-C.

Спецификация

Содержимое комплекта:

• Тестер PoE / тестер сетевого кабеля NF-8504
• Удаленный модуль RJ45
• Кабель USB Type-C
• Чехол/сумка для переноски
• Коробка
• Руководство пользователя
• Карта безопасности аккумулятора литиевый
• сертификат

Питание и защита:

• аккумулятор: литиевый 3,7 В 1500 мАч
• разъем для зарядки: USB-C

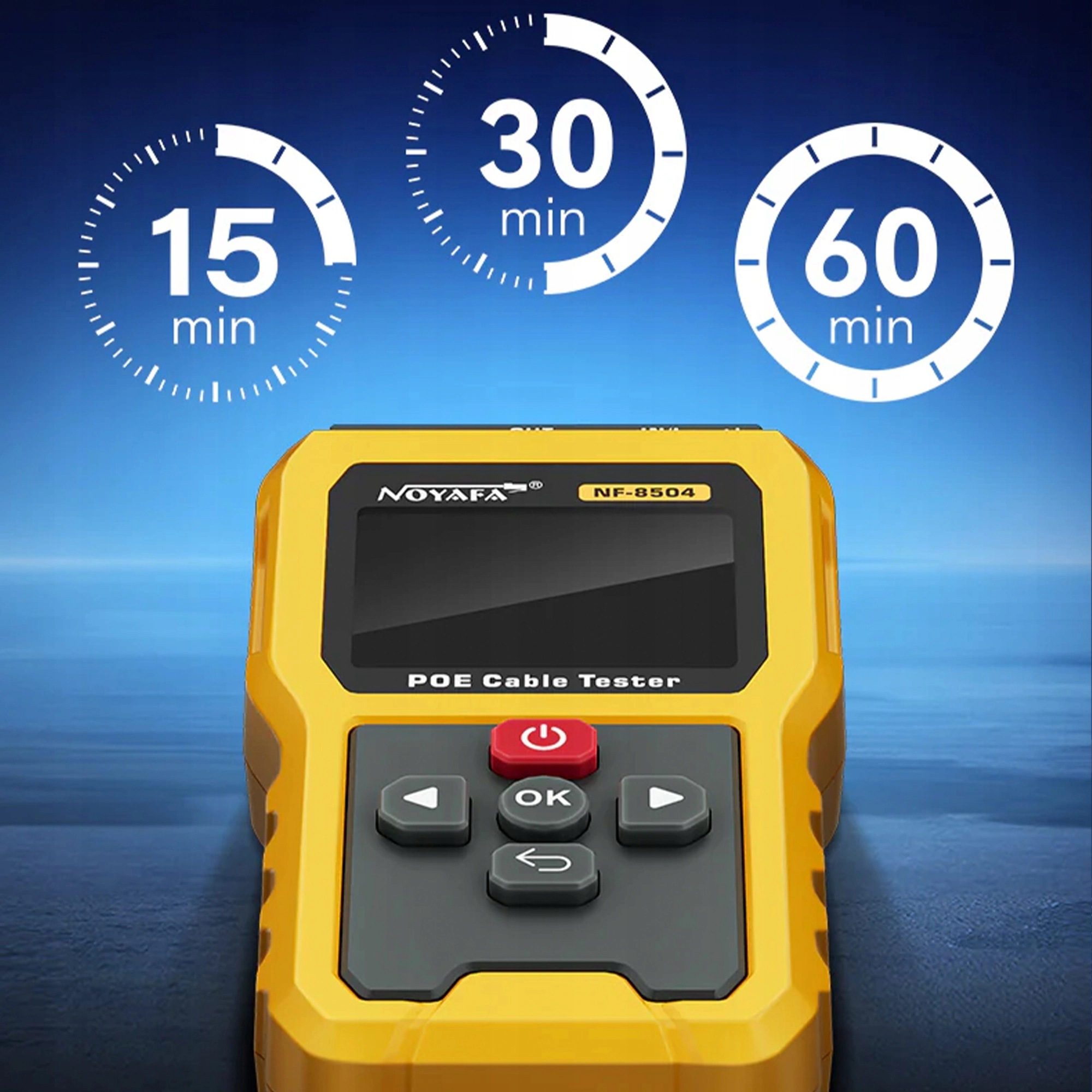

• автоматическое отключение: 15 мин / 30 мин / 60 мин / ВЫКЛ.
• Уровень защиты от перенапряжения (Anti-Burning): DC 60 В
• индикатор низкого заряда батареи: да

Функции измерения и тесты кабелей:

• поддерживаемые кабели: CAT5, CAT6
• тип кабеля: STP, UTP
• проверка непрерывности: до 600 м
• измерение длины кабеля: 5–300 м
• поддерживаемые единицы длины: метры, ярды, футов
• Обнаружение короткого замыкания и проверка последовательности проводов: да
• Пользовательская калибровка: да

Диагностика PoE и мигание порта:

• Диапазон тестирования PoE: 5–60 В постоянного тока
• Тест нагрузки PoE: 2–80 Вт
• Поддерживаемые стандарты PoE: IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt
• Обнаружение контакта питания PoE: да
• Выход/порт PoE для нагрузочного теста: да
• Поддерживаемые скорости на порте Flash: 10M/100M/1000M
• Распознавание дуплексного режима: полный дуплекс/полудуплекс

Размеры и физические характеристики:

• экран: 2,4-дюймовый цветной ЖК-дисплей
• размеры основного тестера: 138,5 x 76 x 30 мм
• размеры удаленного модуля: 65 x 37 x 23 мм
• тип порта удаленного модуля: RJ45

Область применения:

• сетевые установки систем LAN и «умный дом»
• установка и обслуживание систем видеонаблюдения системы мониторинга (IP-камеры)
• Администрирование ИТ-сетей и работа в стоечных шкафах
• диагностика неисправностей и точное измерение длины кабелей

Часто задаваемые вопросы

Я хочу измерить длину кабеля длиной примерно 400 метров. Покажет ли этот тестер точный результат?

Нет, функция измерения длины NF-8504 работает максимум до 300 метров. На расстоянии до 600 метров можно лишь проверить целостность кабеля и правильность расположения проводов. Если длина участка превышает 300 метров, устройство не будет обеспечивать его физическую длину.

У меня есть PTZ-камеры, которым требуется блок питания мощностью 60 Вт. Будет ли этот измеритель работать как блок питания и питать мою камеру для теста?

Нет, тестер не генерирует питание для подключенных устройств самостоятельно. Значение 80 Вт — это максимальный диапазон испытаний под нагрузкой, позволяющий вам проверить, действительно ли ваш коммутатор обеспечивает соответствующую мощность. Noyafa NF-8504 используется для диагностики параметров сети PoE, а не в качестве портативного источника питания.

Что произойдет, если я по ошибке подключу тестер к активному порту со стандартным напряжением PoE 48 В? Сожгу ли я оборудование?

Нет, при таком подключении устройство безопасно. Тестер имеет встроенную защиту от перенапряжения до 60 В постоянного тока. Благодаря этому можно диагностировать активные линии и проверять питание от коммутатора, не беспокоясь о повреждении электроники счетчика.

У меня в серверной к гигабитному коммутатору подключено несколько десятков немаркированных кабелей. Поможет ли мне это оборудование найти конкретный кабель?

Да, для этого есть встроенная функция Port Flash. После подключения искомого кабеля соответствующий порт на коммутаторе начнет ритмично мигать, что облегчит его поиск. Устройство поддерживает скорость коммутации до 1000 Мбит/с, что идеально подходит для плотно упакованных стоек.

Будет ли тестер работать от обычных батареек АА, если во время работы в полевых условиях разрядится заряд?

Нет, данное оборудование не поддерживает традиционные сменные аккумуляторы. Модель NF-8504 имеет встроенный аккумулятор емкостью 1500 мАч, который заряжается через универсальный порт USB-C. Чтобы продлить время работы от одного заряда, можно активировать функцию автоматического отключения через 15, 30 или 60 минут.

В основном работаю с экранированными кабелями FTP и STP категории 6. Будет ли данная модель корректно проверять экранирование?

Да, тестер поддерживает неэкранированные (UTP) и экранированные (STP) кабели категорий 5 и 6. Основной и выносной модули позволяют проверить целостность экрана самого кабеля. На цветном дисплее вы увидите дополнительный контакт, отмеченный буквой G, что подтверждает правильность подключения заземления.
