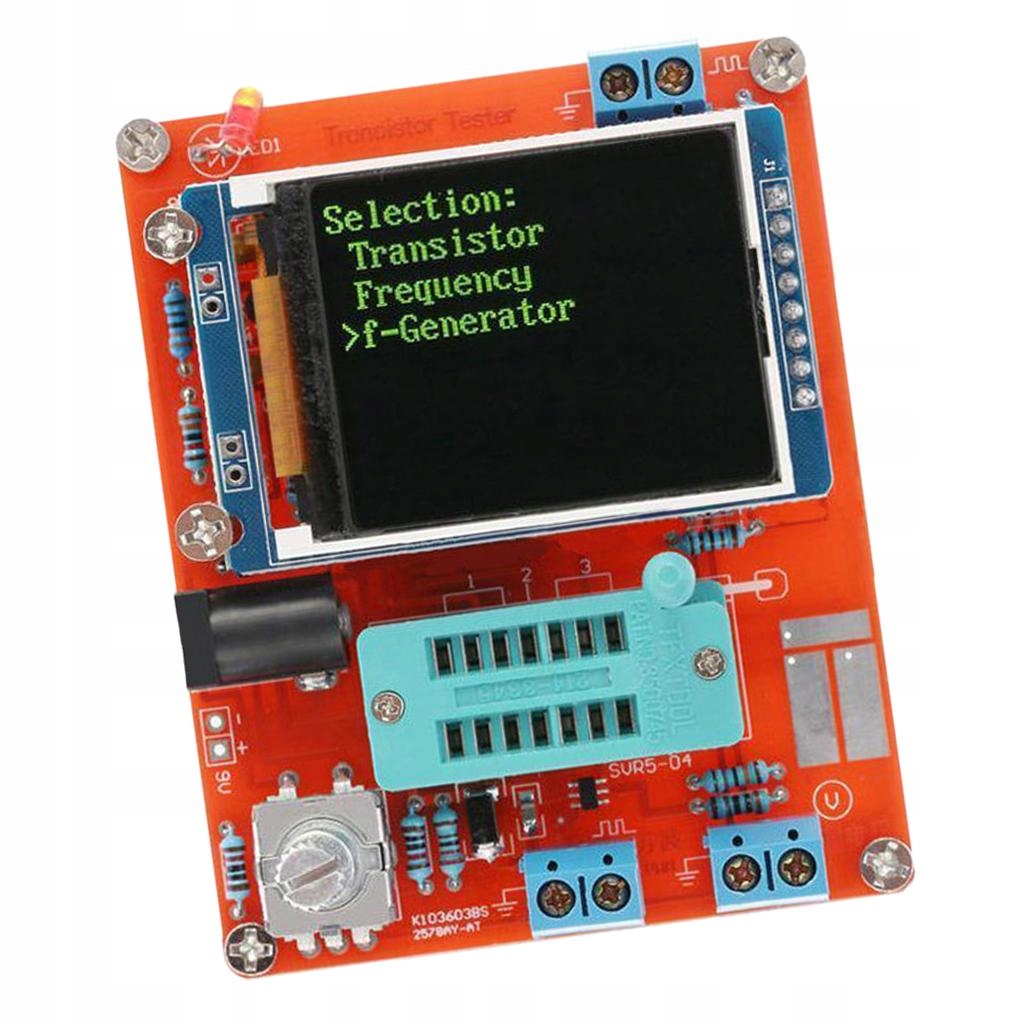

Тестер транзистора GM328 Як на картинці

Тестер транзисторов GM328 своими руками, диодный колпачок, измеритель частоты ESR, генератор сигналов ШИМ

Описание:

Использование SCM ATMEAG328P DIP-28. С блоком IC

Блок дисплея использует цветной дисплей 160x128 пикселей, полноразмерные символы 8x20, 16-битную глубину цвета, символы графических элементов дисплея.

Используется ламинированная батарея 9 В, также можно использовать используйте адаптер питания (6,8-12 В постоянного тока), весь ток около 30 мА, после тока выключения около 20 нА

Спецификация:

Материал: печатная плата

Размер: 7,8x3,1x6,2 см/3,07x1,22x2,44 дюйма

Поворотный переключатель управления , ключевое измерение, автоматическое отключение.

Автоматическое обнаружение транзисторов NPN и PNP, полевых транзисторов, диодов, двойного диода, тиристора, автоматическая идентификация выводов транзистора.

Проверка общего транзистора NPN и PNP. -коэффициент усиления тока эмиттера, база - пороговое напряжение эмиттера, выключенный коллектор - ток утечки эмиттера

Полюс через базу транзистора - пороговое напряжение эмиттера и распознавание усиления по току Транзистор Дарлингтона

Обнаружение встроенных защитных диодов силового транзистора и полевого транзистора

Проверка порогового напряжения затвор-исток полевого транзистора включена, сопротивление открытого состояния сток-исток, емкость затвор-исток

Максимум два Измерительные резисторы, поэтому можно измерить регулируемый резистор на три фута. Если регулируемый резистор перенесен в конец, может быть только измеренное значение сопротивления.

Максимальное разрешение измерения сопротивления 0,01 Ом. Может быть измерено до 50 МОм.

Диапазон измерения конденсаторов от 25 пФ до 100 мФ, разрешение 1 пФ.

Конденсатор емкостью более 90 нФ при измерении его эквивалентного последовательного сопротивления (ESR), эквивалентного последовательного сопротивления конденсатора. самое высокое разрешение 0,01 Ом.

Конденсатор емкостью более 5000 пФ также показал скорость снижения после зарядного напряжения значения конденсатора, которое может отражать коэффициент качества (значение Q).

Измерение максимума два диода показывают его положительное и отрицательное напряжение во включенном состоянии.

Светодиоды также отображают графический символ диода, напряжение проводимости намного выше, чем у обычного диода.

Обратное напряжение пробоя ниже 4,5. V Стабилитрон может обнаружить это, отображается в виде символа двойного диода. Его положительное и отрицательное напряжение для поворота символа диода 700 мВ преобладает, второй символ диода, соответствующий напряжению, включается при регулировании. Поэтому не следует, чтобы обычный диод и стабилитрон измерялись одновременно.

Проверьте один диод, одновременно проверяя его обратный переход между емкостью PN-перехода между емкостью PN-перехода проверяемого транзистора, только тогда одновременно в базу транзистора и эмиттер, базу и коллектор или

Из конденсатора емкостью менее 25 пФ, подлежащего тестированию, для теста необходимо подготовить конденсатор 30 пФ, конденсатор 30 пФ для проверки, проверки и затем измерения. снова после того, как конденсатор подключен параллельно, путем вычитания измеренного значения конденсаторов 30 пФ из полученных результатов.

Для следующего резистора 2100 Ом при измерении его индуктивности диапазон измерения от 0,01 мГн до 20 Гн.

О две секунды во время теста, большие конденсаторы и катушки индуктивности займут больше времени.

Дополнительные функции включают измерение частоты, измерение напряжения, генератор прямоугольных импульсов, ШИМ.

Генератор, выбор цвета, калибровку при вводе в эксплуатацию, непрерывное тестирование и другие функции

Диапазон частот от 1 Гц до 1 МГц или выше, измерения на частотах ниже 25 кГц, разрешение периода до 0,001 МГц

Измерение напряжения постоянного тока до 50 В

Измерение напряжения постоянного тока до 50 В

p>

p>

Вплоть до выхода прямоугольного сигнала, несколько диапазонов частот на выбор, максимальная выходная частота 2 МГц.

Вывод одной фиксированной частоты, импульс с переменной скважностью. сигнал (ШИМ), рабочий цикл регулируется в диапазоне 1–99 %

Отдельный функциональный тест емкостей, тестовый режим для непрерывного измерения конденсаторов 2 мкФ–50 мФ можно измерять непосредственно в их цепи (цепь, где измеренная емкость требует мощности, после измеренной емкости требуется полная разрядка)

Тиристоры и тиристоры могут распознавать только свою распиновку, а также необходимо проверить тиристор или ток запуска меньше, чем может текущий испытательный прибор обеспечить, тестер может обеспечить максимальный ток срабатывания только 6 мА

В комплект поставки входят:

1 шт. тестер

1 шт. зажим для аккумулятора
