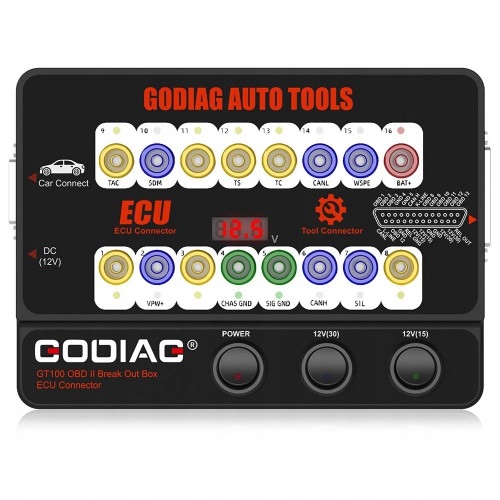

Тестовая платформа GODIAG GT100 для обнаружения связи по протоколу OBDII

Наиболее важные особенности GODIAG GT100:

1. GODIAG GT100 — новейшая испытательная платформа для обнаружения связи по протоколу OBDII, а также обслуживания, диагностики, программирования и кодирования ЭБУ.

2. Он может преобразовать интерфейс OBD2 автомобиля в 6-контактный для обнаружения сигнала.

3. Можно подключать отдельные модули или несколько модулей автомобиля.

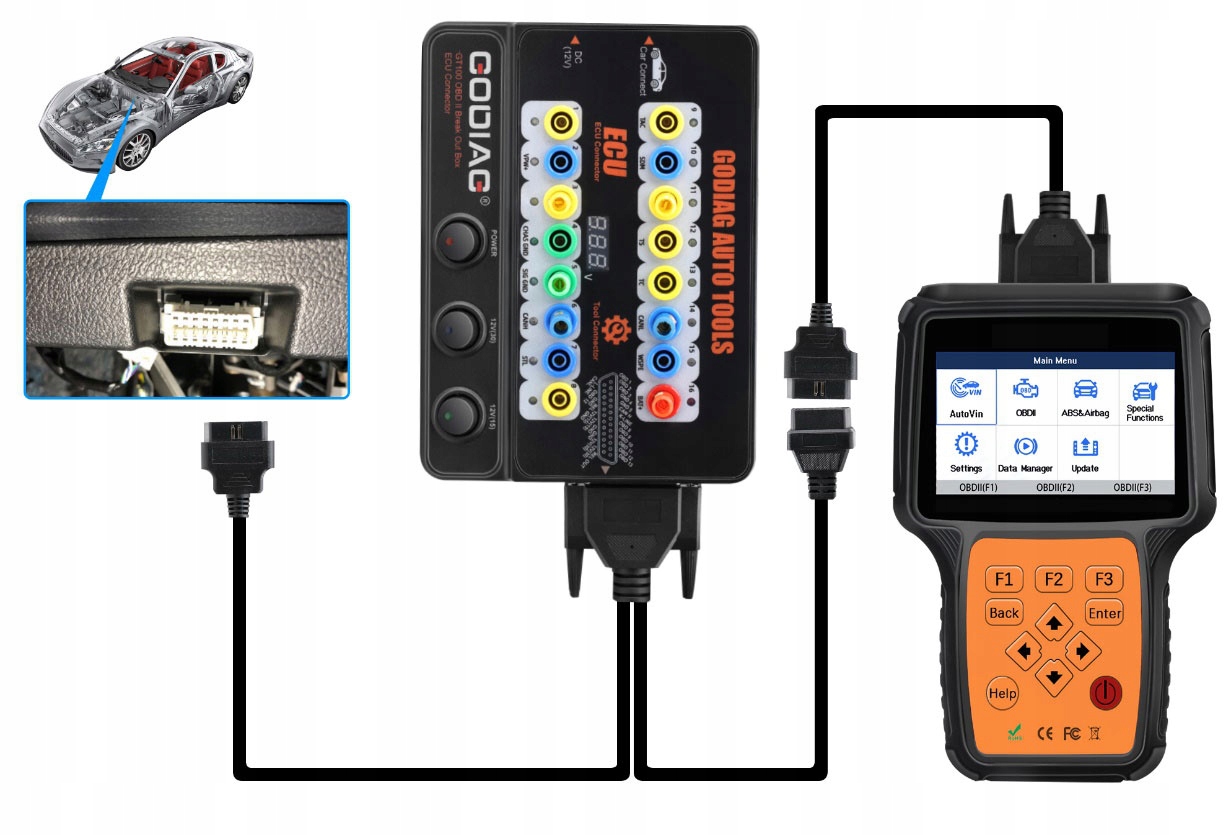

4. Подключитесь к любому диагностическому прибору, чтобы определить, в порядке ли связь с автомобилем.

5. Подключите питание к автомобилю при замене аккумулятора, чтобы избежать потери данных модуля управления автомобилем, автоматической блокировки, отказа дистанционного ключа или включения индикатора неисправности.

6. Гарантия один год.

7. Работа с Xhorse VVDI2, Autel, Launch, Foxwell и т. д.

8. Работает с тестовой платформой BMW CAS4 и тестовой платформой BMW FEM/BDC 9.

Объявление: выберите версию в соответствии с напряжением в вашем регионе.

GODIAG GT100 Описание:

GODIAG GT100 — это совершенно новый инструмент для проверки разъема ЭБУ и протокольной связи. Это очень поможет пользователю подключить модуль ЭБУ отдельно для диагностики, программирования и кодирования. Он также сообщит вам, может ли инструмент диагностики и программирования нормально выводить сигнал связи. Особенности GODIAG GT100:

2). Когда устройство покажет напряжение, включите выключатель питания GODIAG GT100.

3). Затем подключитесь к диагностическому прибору, когда инструмент свяжется с автомобилем, светодиодный индикатор соответствующего протокола загорится или начнет мигать. (Если протокол CAN обнаружен, яркость будет максимальной. При успешной связи соответствующие CAN-H и CAN-L будут тускнеть или слабо мерцать)

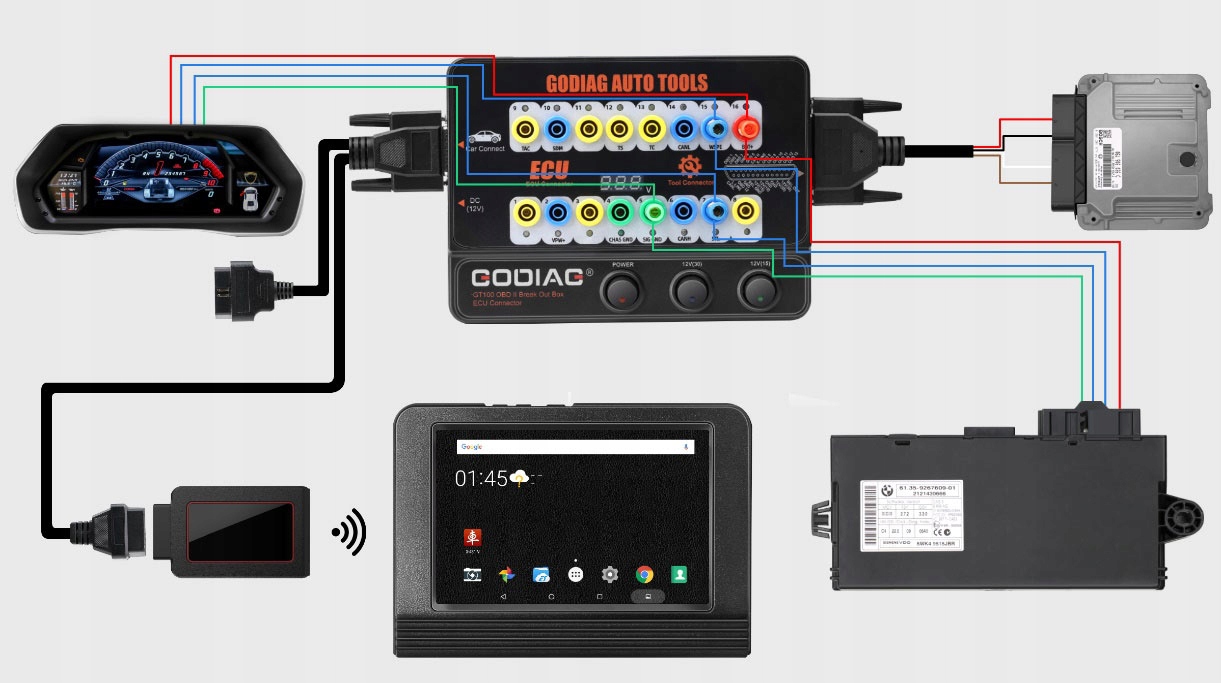

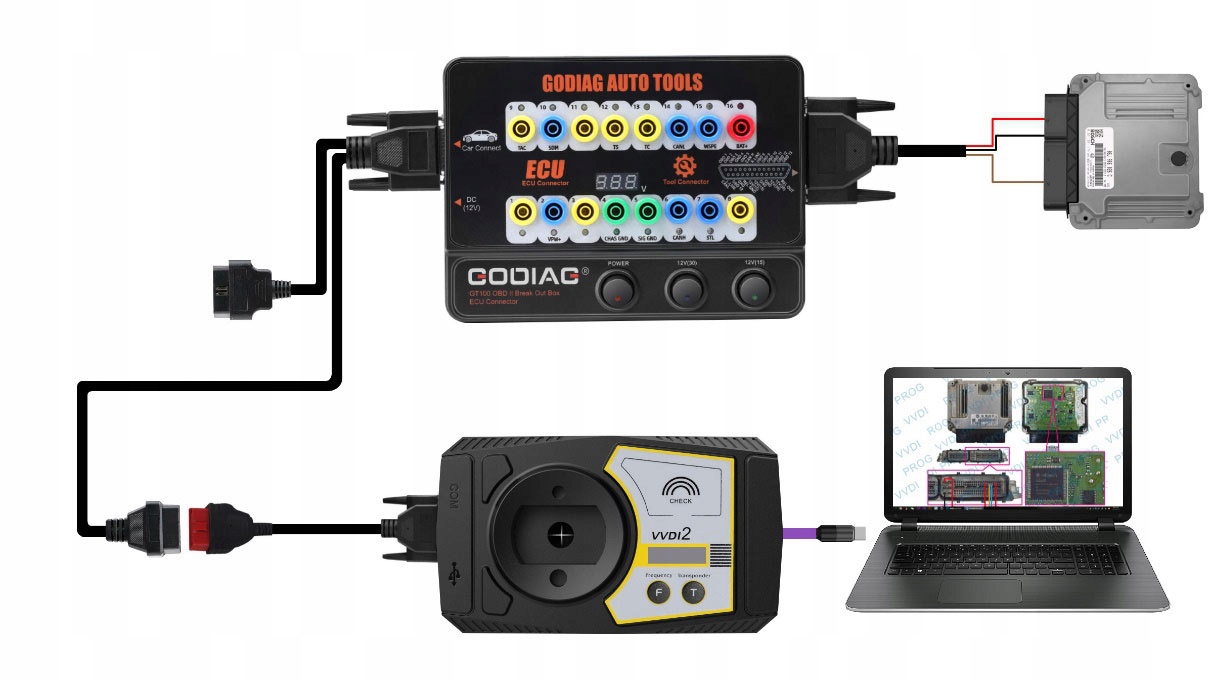

2. Подключение ЭБУ: подключение одного модуля. GODIAG GT100, подключенный к одному модулю ЭБУ, удобен для пользователя для выполнения диагностики и программирования одного модуля.

1). Подключите ЭБУ, используя цветные перемычки. (Если ЭБУ поддерживает протокол CAN, проверьте, нужно ли подключать резистор сопротивлением 120 Ом.)

2). Питание Godiag GT100 можно получить, подключив его к диагностическому интерфейсу OBDII автомобиля или используя адаптер переменного тока.

3). Для диагностики и программирования отдельного ЭБУ путем подключения диагностического прибора или программатора ЭБУ.

3. Разъем-удлинитель типа «банан»:

Расширьте 16-контактный интерфейс OBDII автомобиля, чтобы определить, хорошее ли соединение интерфейса OBDII, что удобно для проверки формы волны напряжения интерфейса OBDII.

Значение показателя:

1. Изготовление на заказ

2. Кабель SJE1850

3. Изготовление на заказ

4. Заземление электропитания

5. Сигнальная земля

6. SAEJ2284《МОЖЕТ》высокая

7. Кабель ISO9141-2&iso, DIS4230-4K

8. Изготовление на заказ

9. Изготовление на заказ

10. Кабель SJE1850《Шина->

11. Изготовление на заказ

12. Изготовление на заказ

13. Изготовление на заказ

14. SAEJ2284《МОЖЕТ》низкий

15. Кабель

ISO9141-2 и ISO/DIS 4230-4L 16. Положительный автомобильный аккумулятор

Параметр GODIAG GT100:

Спецификация изделия

Диагностический порт OBDII:

Рабочее напряжение постоянного тока 9–24 В

Работа и мощность 0,5–0,6 Вт

Источник питания адаптера Входное напряжение 100–240 В переменного тока, выходное напряжение 12 В постоянного тока, 1 А

Диапазон рабочих температур от -20 до 70 °C (от -4 до 158 °F)

Диапазон температур хранения от -40 до 85 °C (от -40 до 185 °F)

Размер Д: 23 см, ширина: 18 см, высота: 7 см

В комплект входит:

1 шт. x хост

1 шт. x удлинительный кабель OBD 2 в 1

1 шт. x цветной разъем

1 шт. x источник питания 12 В

1 шт. x Сопротивление 120 Ом

6 шт. x штекер типа «банан»

24 шт. x Кабельные аксессуары, гнездовые контакты разъемов Dupont 2,54 мм
