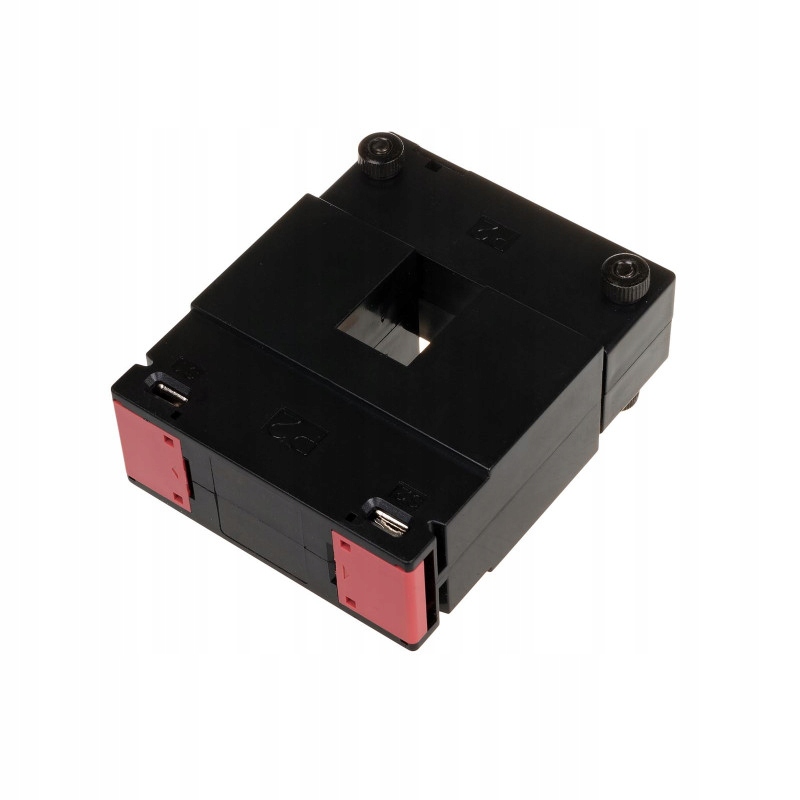

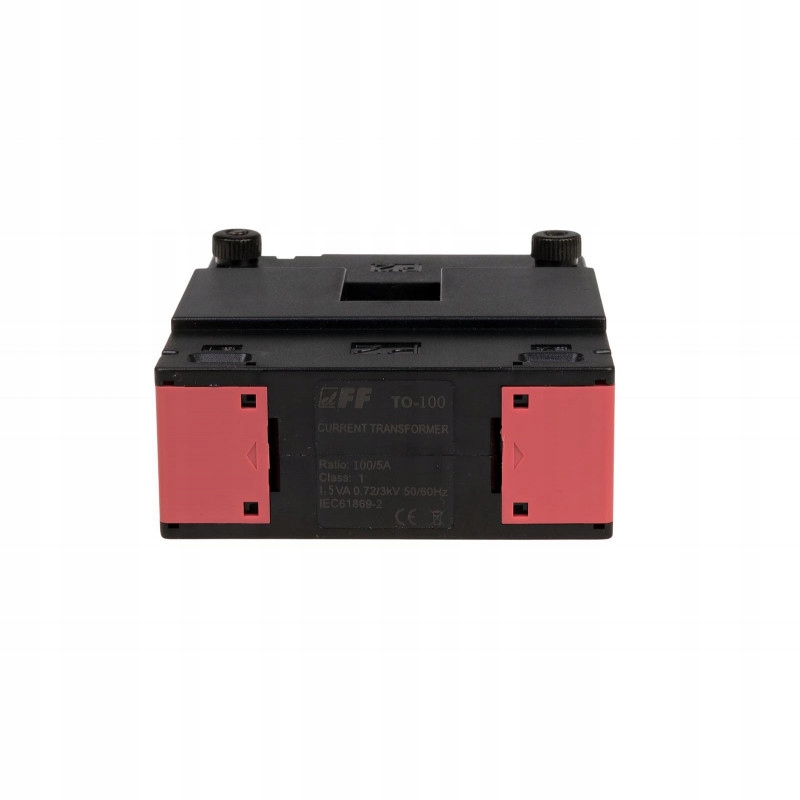

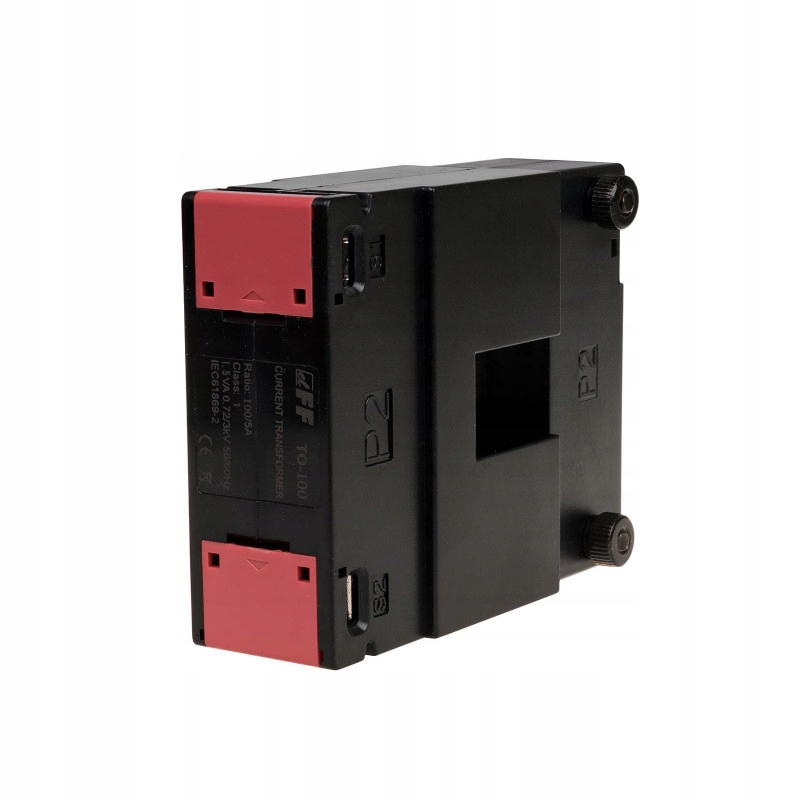

ТРАНСФОРМАТОР СТРУМУ F&F 100 / 5A 1.5VA TO-100-5
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 3
Просматривая «ТРАНСФОРМАТОР СТРУМУ F&F 100 / 5A 1.5VA TO-100-5» данный товар из каталога «Датчики и преобразователи» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
F&F, Трансформатор тока 100/5А 1,5ВА ТО-100
- Код продукта: ТО-100-5
- Тип: однофазный
- Конструкция: с открывающимся сердечником
- Редуктор LP/LS: 100/5
- Класс: 1
- Мощность [ВА]: 1,5 ВА
- Частота: 50÷60 Гц
- Максимальное рабочее напряжение: 0,66 кВ переменного тока
- Номер стандарта: IEC 60044- 1
- Номинальный вторичный ток Is: 5 А
- Напряжение пробоя изоляции: 3 кВ/1 мин. li>
- Вес: 0,78 кг
- Коэффициент безопасности: FS ˂ 5
- Соединение S1/S2 : винтовые клеммы 4 мм²
- Размеры: A; Б; С; Д; Е; Ф; Г; ЧАС; И; [мм]: 21 мм; 32 мм; 51 мм; 90 мм; 112 мм; 34 мм; 45 мм; 40 мм; 32 мм;
- Момент затяжки: 0,5 Нм
- Рабочая температура: -15 ÷ 50°C
- Положение установки: вертикальное/горизонтальное
- Монтаж: на доске
- Уровень защиты:IP20
Описание продукта
- Однофазный
- С открытым сердечником.
- Передача 100/5.
- Мощность 1,5 ВА.
Трансформатор тока используется для пропорционального изменения больших токи до более низких значений, адаптированных к диапазонам измерения контрольно-измерительных приборов.
Принцип работы трансформатора тока с открытым сердечником ТО-100
Кабель с измеряемым током проходит через основное отверстие трансформатора (P1/P2), что соответствует одному витку первичной обмотки. Выводы вторичной обмотки S1 и S2 подключены к выводам измерительной цепи контрольного или измерительного прибора.
Отношение токов в обеих обмотках является постоянной величиной и называется коэффициентом трансформации: IPn/ISn=N, где IPn – номинальный первичный ток; ИСн – номинальный вторичный ток; N - значение передачи. По значению тока, протекающего через вторичную обмотку, можно определить значение тока, протекающего через первичную обмотку: ISm*N=IPm, где ISm - измеренный первичный ток; IPm - измеренный вторичный ток.
Внимание!
- Подключать вторичную систему рекомендуется кабелем диаметром не менее 2,5 мм².
- Рекомендуется заземление клеммы S2.
- Отключение вторичной системы запрещено во время работы трансформатора (возможность возникновения высокого напряжения, приводящего к поражению электрическим током или повреждению устройства). ).
