ULTRASATAN MINI для 520/1040 ST/STE

Добро пожаловать на мой аукцион!

Предмет продажи — 2-канальный интерфейс SD-карты для ATARI ST/STE Ultrasatan MINI, выполняющий роль жесткого диска. Настоящий MUST HAVE для энтузиастов ATARI ST. Устройство было разработано Jookie/SK много лет назад, я с согласия автора лишь (или настолько же...) переработал его под свои требования и изготовил.

СДЕЛАНО В ПОЛЬША ;-) - smd .lotharek.pl

Из-за своей структуры не подходит к ATARI MEGA/TT.

• 4- многослойная печатная плата
• 2 слота для USB-дисков HIROSE — для тяжелых условий эксплуатации — тяни и тяни
• встроенные часы реального времени
• питание от зарядного устройства micro USB 5 В (например, с телефона) или напрямую из ATARI: https://lotharek.pl/upimages/vcc%20mod.png
• Устройство действительно маленькое – меньше пачки сигарет.
• >Для полноценной работы НЕОБХОДИМЫ Драйвера И ПОДГОТОВКА SD КАРТЫ
• ICD PRO - БЕСПЛАТНО - http://joo.kie.sk /?page_id=306
• HDDRIVER / platny/ http://joo.kie.sk/?page_id=266
• ПераПутник /platny/ https://atari.8bitchip.info/pphdr.php
/ul>

- Содержимое упаковки:

• устройство

Использование / Что такое ULTRASATAN?

• https://youtu.be/4e66uzz6aEw?si=xwSeM-a0wmJ3ogAt
• https://youtu.be/LixPku5a8B0?si=QsPs-WyWKSfSl4AY

ПРИМЕЧАНИЯ:

• предлагается TOS 1.4.
• устройство на 100 % совместимо с исходной версией
• устройство на 100 % совместимо с исходной версией
• li>

ФАЙЛЫ

• http://atari.8bitchip.info/ - инструменты для U-Satan и ST/PC
• https://lotharek.pl/files/usatan/config.zip — инструмент настройки
• https://lotharek.pl/files/usatan/lock.zip — инструмент часов
• li>
• http://joo.kie.sk/wp-content/uploads/2013/05/us_fw1.zip - прошивка 1.20
• https://lotharek.pl/ файлы/USatan.pdf - у вас проблемы - читайте!
• https://lotharek.pl/files/usatan/satan.zip - картинка с играми/демами - инструкция как записывать в самом низу аукциона - для ленивых :-)

ДИП-ПЕРЕКЛЮЧАТЕЛЬ

• ВКЛ. - Усатан запускается с базовой прошивкой! ВКЛЮЧИТЬ ВЫКЛЮЧИТЬ!
• ВКЛ — блокировка записи в eeprom включена! по умолчанию ВКЛ.

Примечания:

Часто задаваемые вопросы:

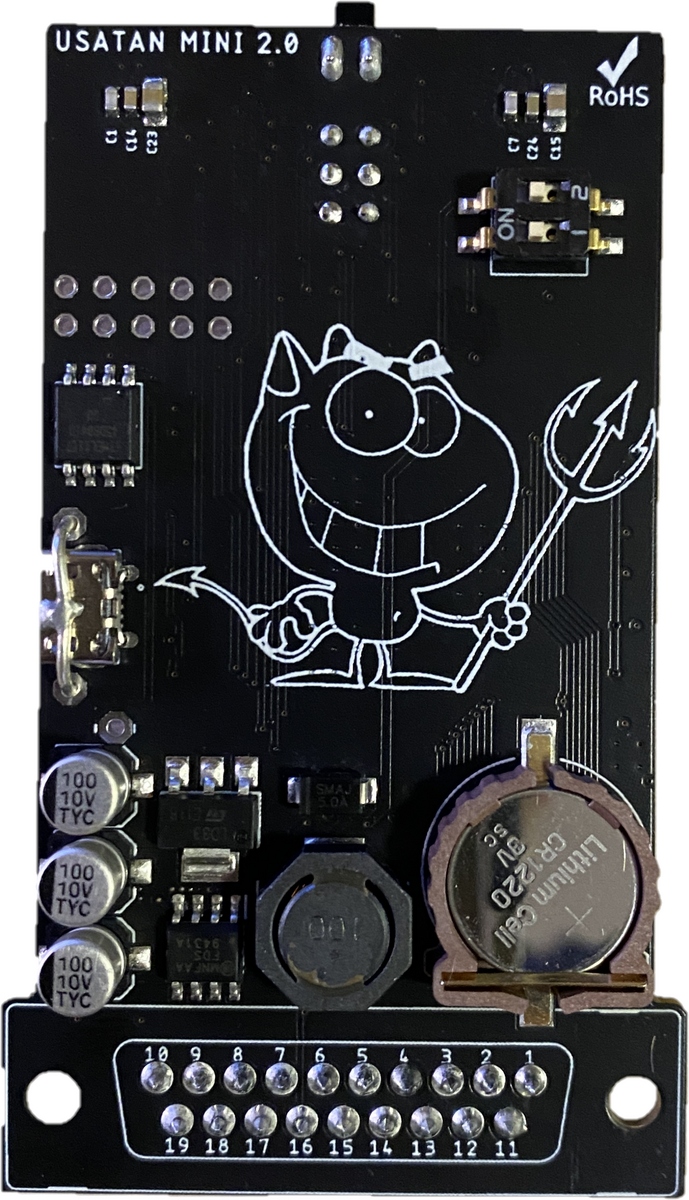

В: Я увидел на фотографиях батарею на печатной плате UltraSatan, для чего она нужна?

О: UltraSatan оснащен часами реального времени с батарейным питанием, поэтому ваш ST будет получать текущее время и дату при каждой перезагрузке вместо обычного 1987 года.

В: Есть ли UltraSatan требуется интерфейс ACSI-SCSI?, например Link II и т. д.?

О: Нет, вам не нужен интерфейс ACSI-SCSI. UltraSatan подключается напрямую к ACSI.

В: Как запитать устройство?

О: Отлично подойдет обычное зарядное устройство для мобильного телефона с портом microUSB 5В. . Вы также можете сделать мод / если умеете выводить 5В с Atari / и подключать кабель питания к usatpad https://lotharek.pl/upimages/vcc%20mod.png

В: Будет ли с ним работать карта на 2 ГБ?

О: Jookie протестировал UltraSatan с картами объемом от 16 МБ до 8 ГБ, и все они работают, так что да, карта на 2 ГБ должна подойти работа. Кстати, по моим расчетам, 8 ГБ — это максимум, к которому можно получить доступ с помощью максимально возможных разделов в TOS 2.0x, а для TOS 1.xx максимум должен составлять 4 ГБ.

P: Есть карты поддерживают горячую замену, т. е. можно ли их заменять в горячем режиме?

О: Обе поддерживают горячую замену.

Вопрос: Является ли функция горячей замены функцией логика UltraSatan или она основана на каком-то специальном программном обеспечении ST?

Ответ: UltraSatan обнаруживает изменения на SD-карте и, если таковые имеются, сигнализирует соответствующий код SCSI. По сути, любой драйвер жесткого диска ST, который может справиться с этой ситуацией, может использовать диск с возможностью горячей замены (драйверу необходимо повторно прочитать FAT и т. д. при смене носителя).

P: Что какая скорость передачи данных у UltraSatan?

О: Текущая версия прошивки обеспечивает скорость примерно 1МБ/с, но это зависит от скорости карты SD/MMC и версии TOS ST .

В: Какая версия TOS?

О: Я бы рекомендовал использовать машину с последней версией TOS, поэтому мой выбор — STE с TOS. 2,06 или хотя бы 1,62. Более старые версии TOS имеют проблемы (или не могут) получить доступ к картам SD/MMC, отформатированным для совместимости с TOS и DOS (для упрощения передачи данных между ПК и Atari), имеют более медленный доступ к жесткому диску, а некоторые имеют фатальные ошибки, которые приводят к потере разделов. на жестких дисках или повреждении данных

Вопрос: Будет ли UltraSatan работать с Atari Falcon? Нужен ли мне другой кабель?

О: UltraSatan не будет работать с Falcon, поскольку у Falcon нет интерфейса ACSI. Разница между интерфейсами SCSI и ACSI гораздо больше, чем просто другой кабель или разъем, поэтому это невозможно.

Вопрос: У меня есть внутренний жесткий диск SCSI и микрохост ICD ADSCI. Адаптер все еще установлен в моей Atari Mega 4 (идентификатор SCSI Unit: 0).

О: Было бы лучше сначала настроить UltraSatan на использование идентификаторов, отличных от 0 (т. е. установить для него значение между 1 и 7). Он не сломается при подключении к ST других устройств с такими же идентификаторами, но и тогда его нельзя будет настроить, потому что в цепочке возникнет конфликт устройств.

П: Я мне не нравится имя UltraSatan, потому что оно содержит слово «сатана», и я не хочу, чтобы оно отображалось при запуске моего ST. Могу ли я как-то изменить его?

О: Да, вы можете изменить название INQUIRA. Загрузите свой ST, подключите UltraSatan к ST и включите его, запустите утилиту «us_config.prg», нажмите «i» в главном меню и следуйте инструкциям.

В: Через несколько
